基板図面

基板図面

基板表面

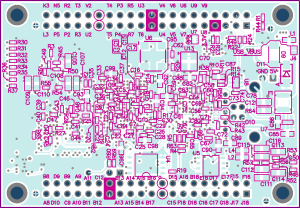

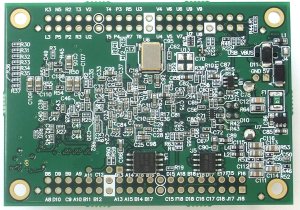

基板裏面



当基板は6層基板です。上の図には記載されていませんが、別途、内層と電源層が存在します。

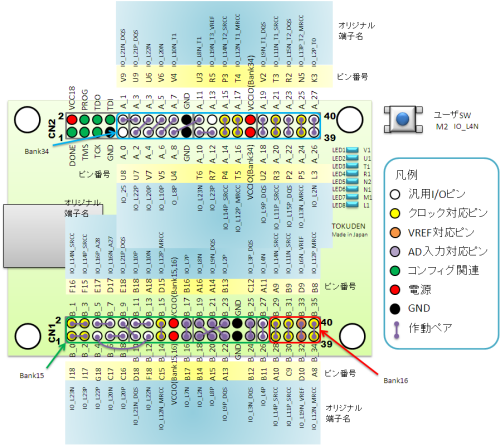

ピン配置図

(クリックで拡大)

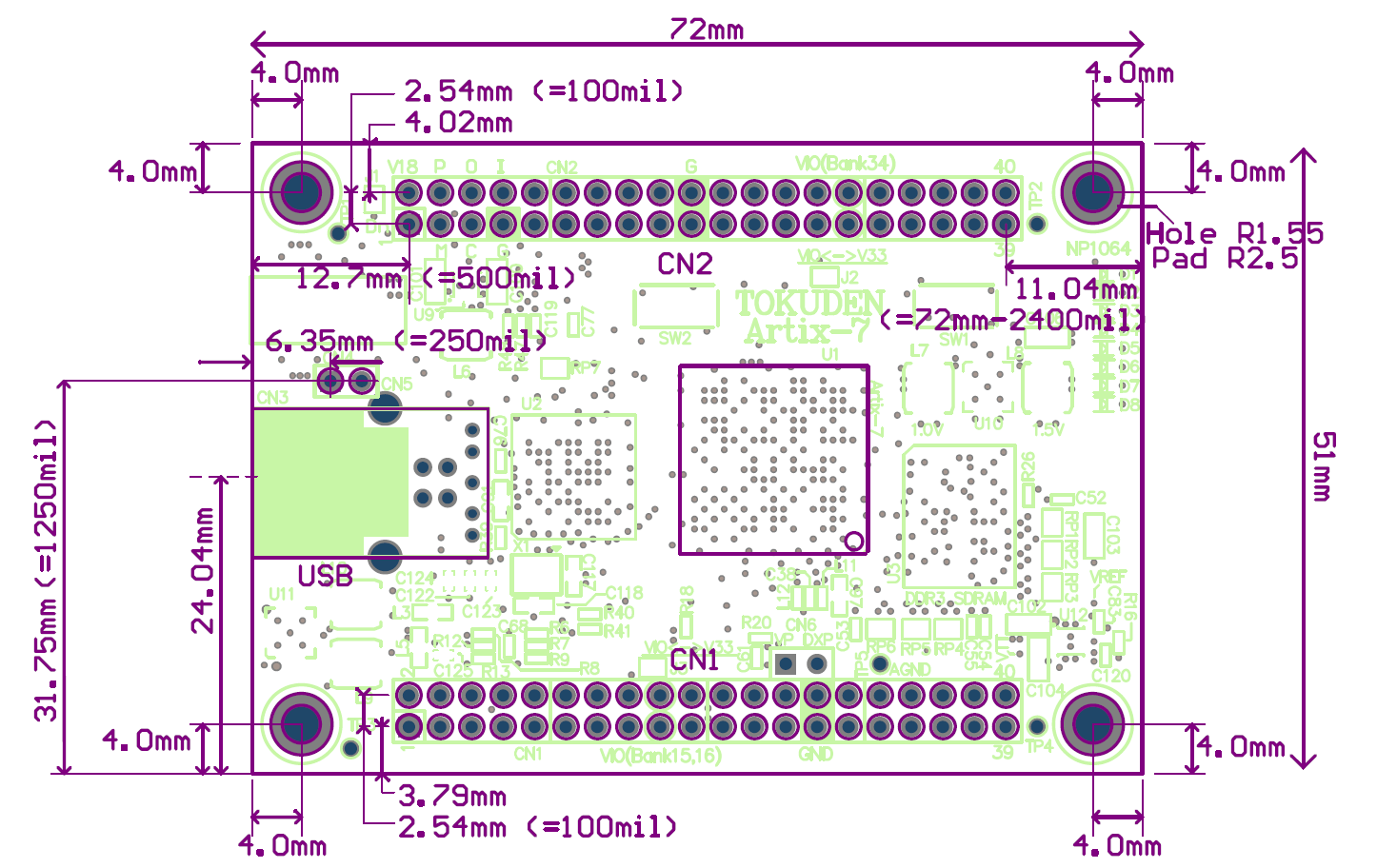

基板寸法図



(クリックで拡大)
