XSPの起動とシステムの概要設定

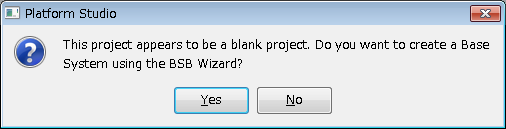

4. XPSが立ち上がりますが、BSB Wizardを使ってBaseSystemを作るかと聞いてくるので、(何のことかわからないかもしれませんが・・)、Yesを押します。

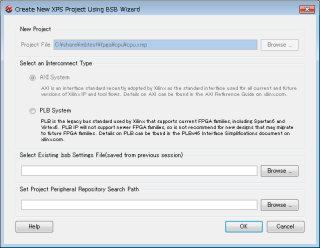

5. BSB Wizardが立ち上がって、最初のダイアログが出ます。何もせずにOKを押します。

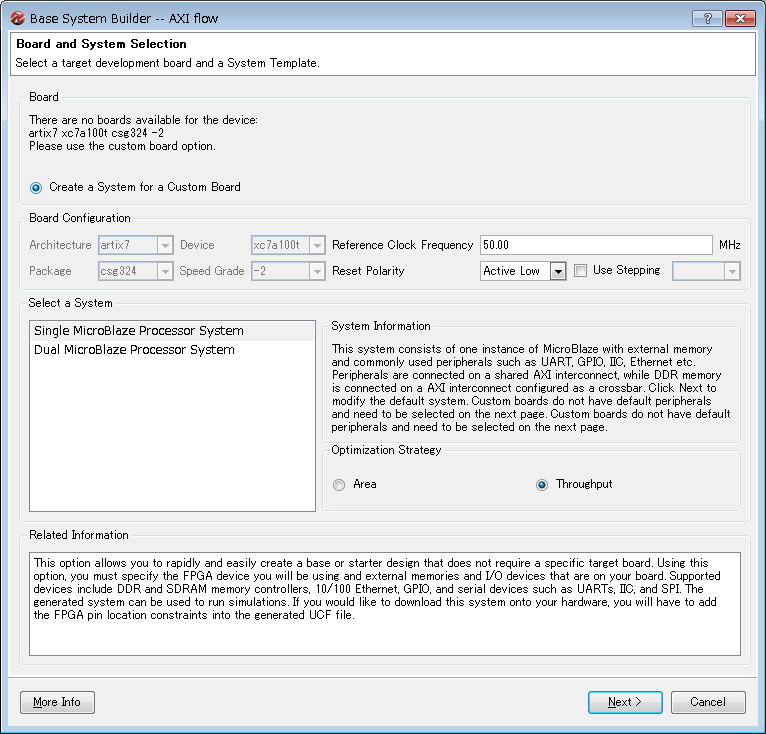

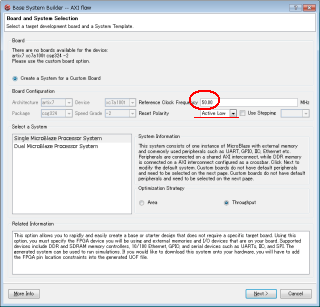

6. システムの基本的な構成を作ります。Reference Clockを50MHzにして、Reset PolarityがActive Lowであることを確認します。また、Single MicroBlaze Processos Systemになっていることを確認します。
