デバッグの便利な小技

JTAG経由のUARTを使う方法

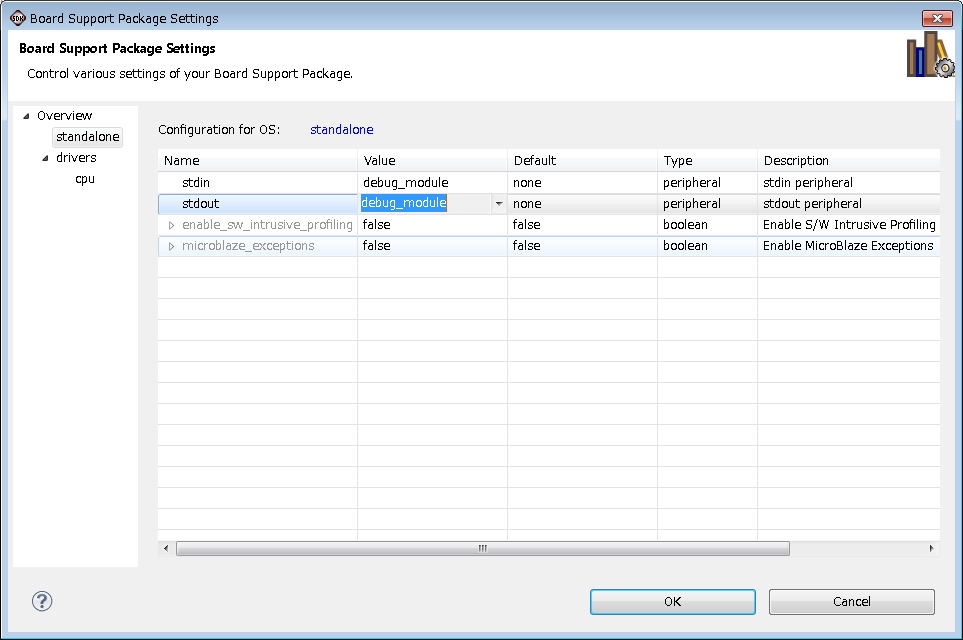

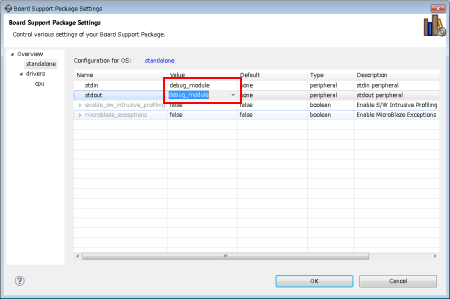

65. ステップ53でBoard Support Packageを作る際に、standaloneの中で、stdinとstdoutのValueをdebug_moduleにします。

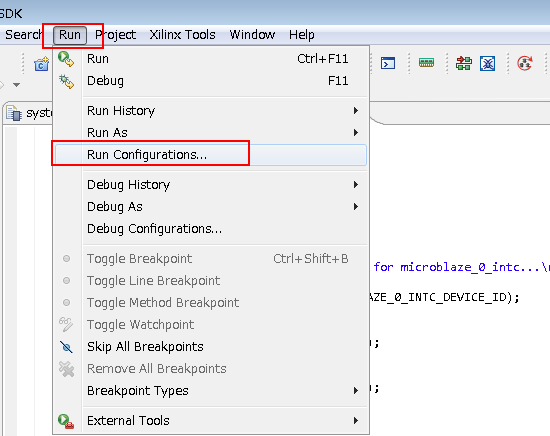

66. Eclipseのメニューで、Run→Run Configurationsを実行します。

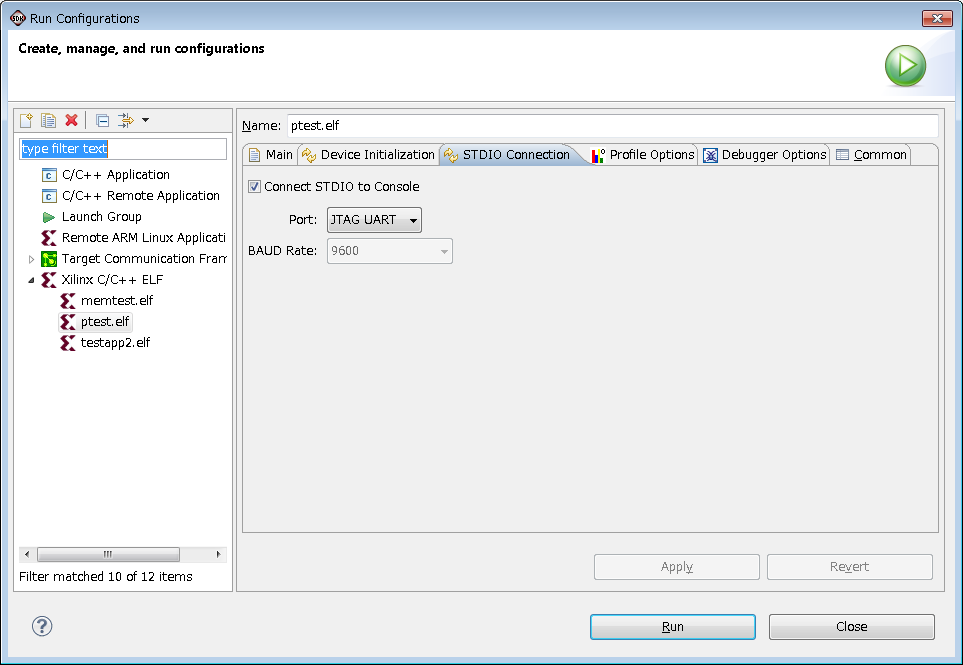

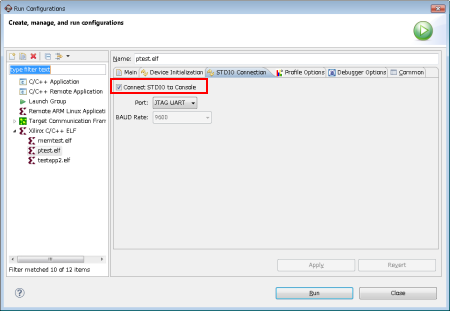

67. ダイアログが開いたら、Connect STDIO to Consoleにチェックをいれます。

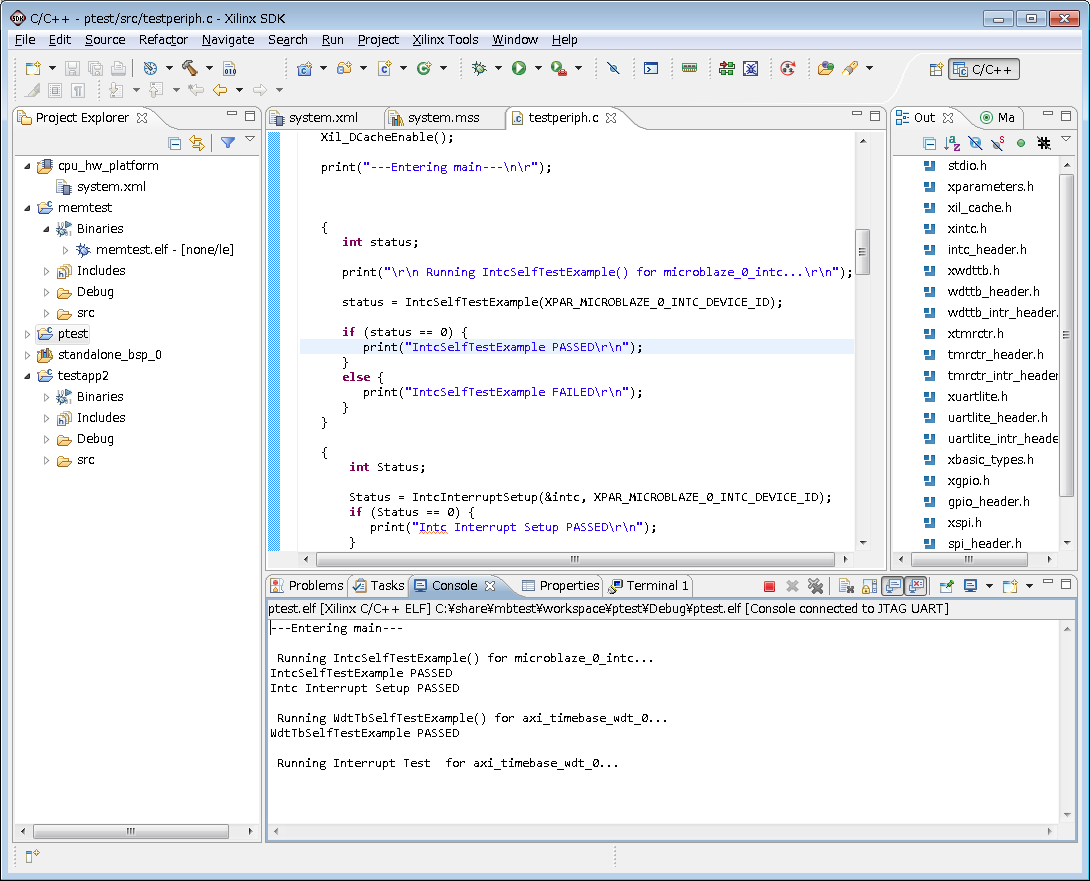

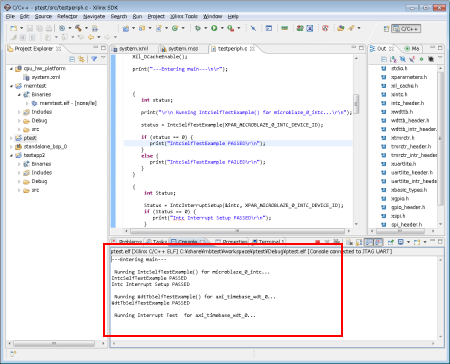

68. printfの出力先が、JTAGを経由してConsole上に表示されます。(ただし遅い)





Eclipseの中にUARTのコンソールを入れる方法

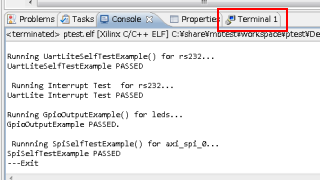

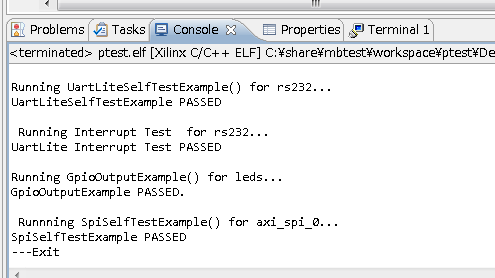

69. Terminal 1のタブをクリックし、その右側にあるConnectのアイコンをクリックします。

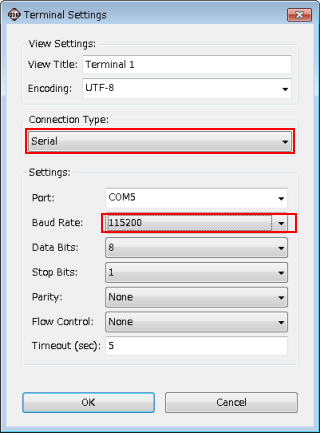

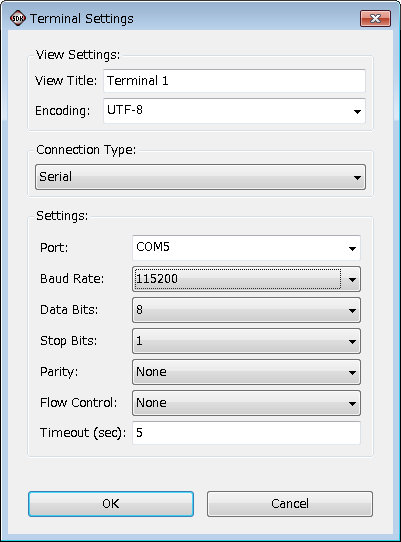

70. Terminal Settingのダイアログが出るので、Connection TypeをSerialに変更し、Baud Rateを115200にしてOKボタンを押します。

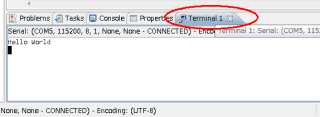

71. これでUARTのコンソールがEclipseの中に入りました。
