CoreGenでMIG

CoreGeneratorでDDR3メモリコアを生成する方法を説明します。

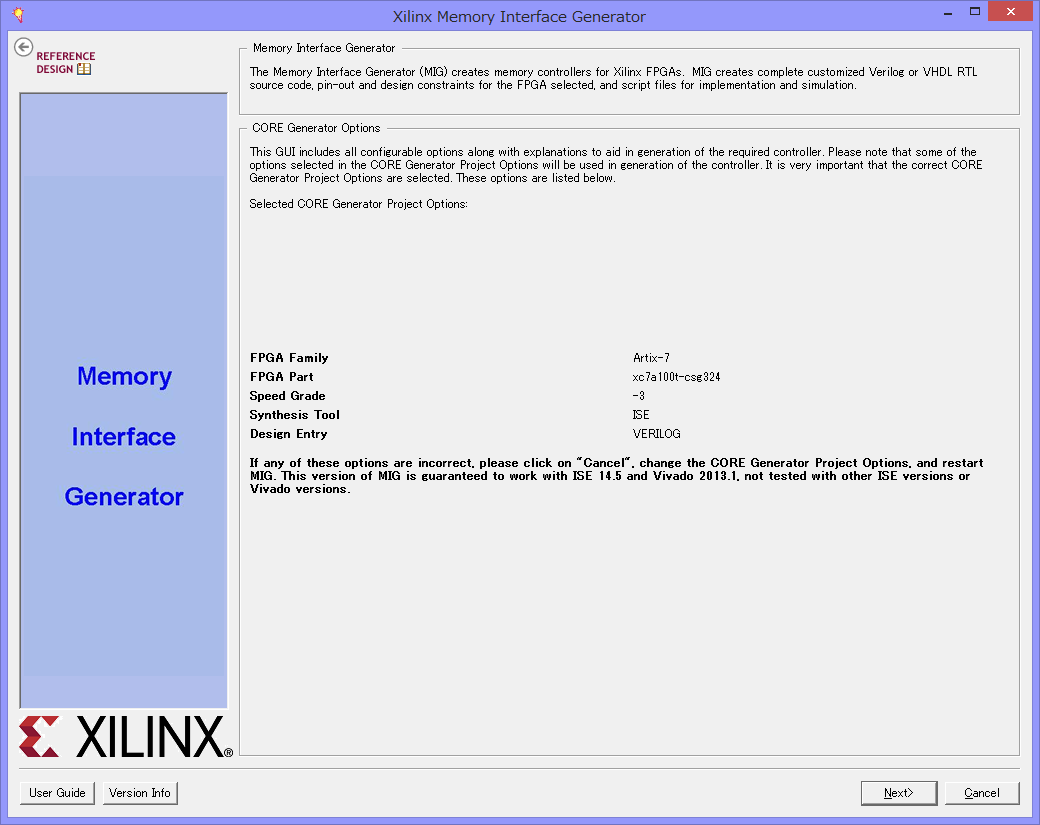

最初の画面です。デバイス名が正しいか、Verilogになっているかを確認します。

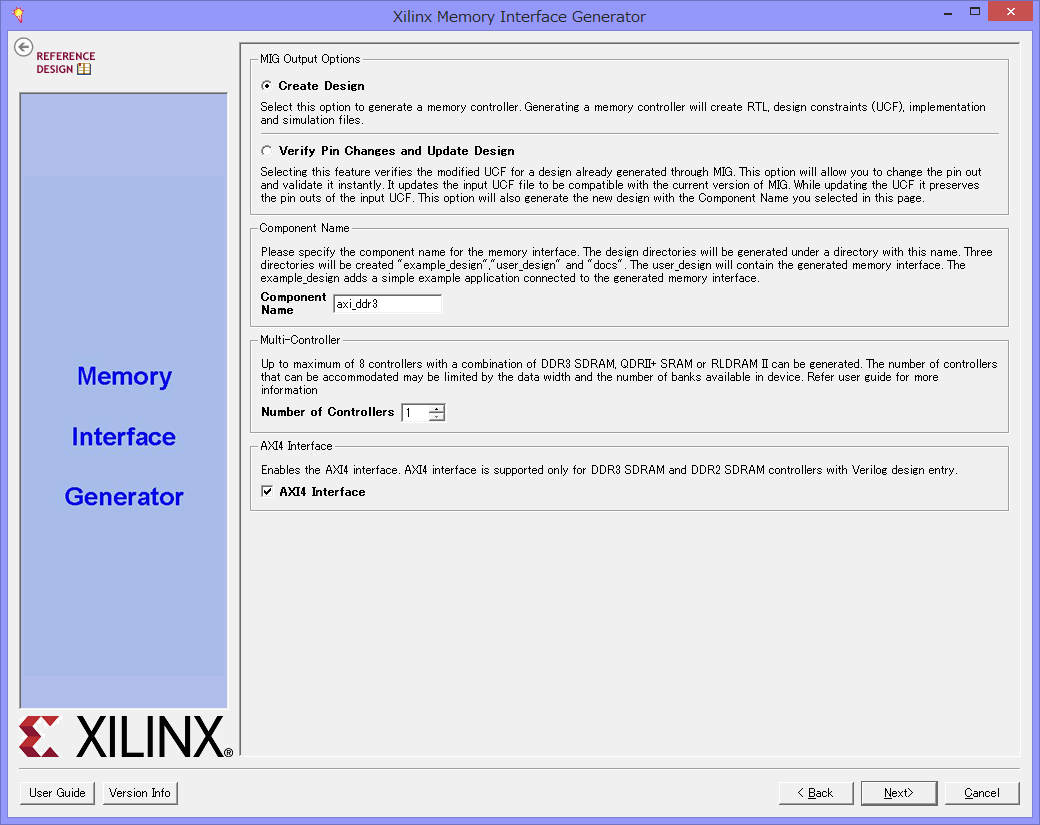

最初にデザインを作るときにはCreateDesignを選びます。MultiControlerは1で、AXI4をチェックしておきます。

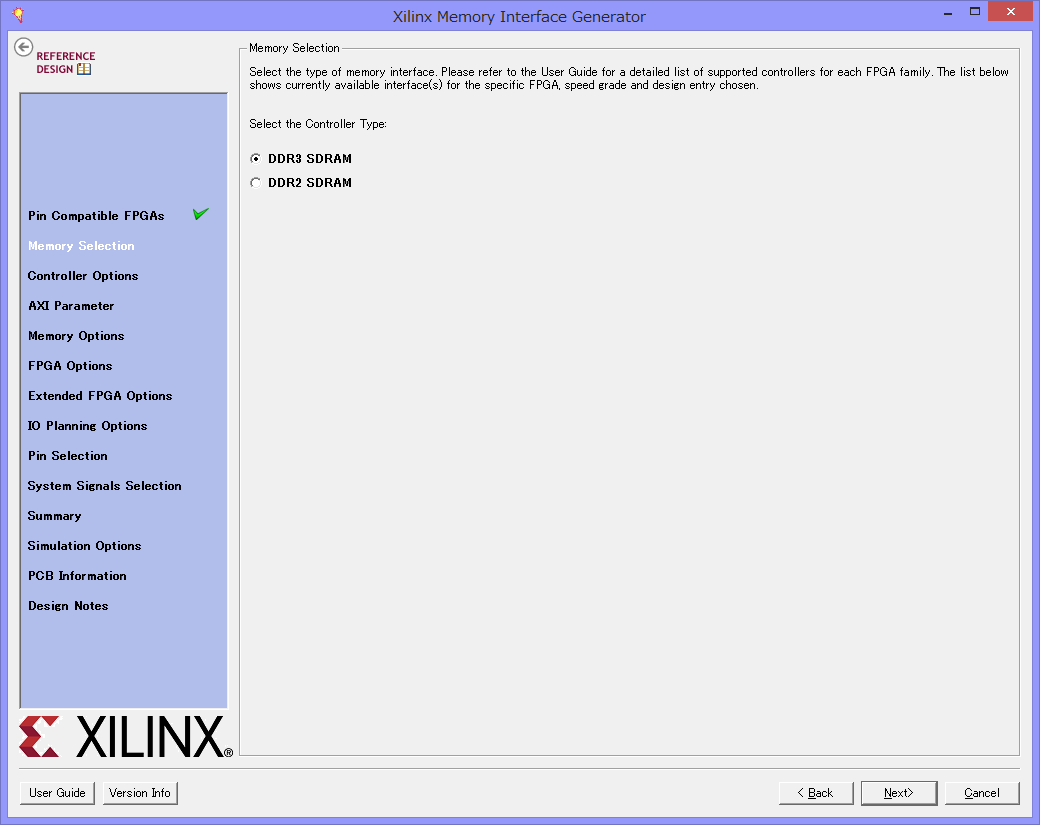

コントローラのタイプではDDR3を選びます。

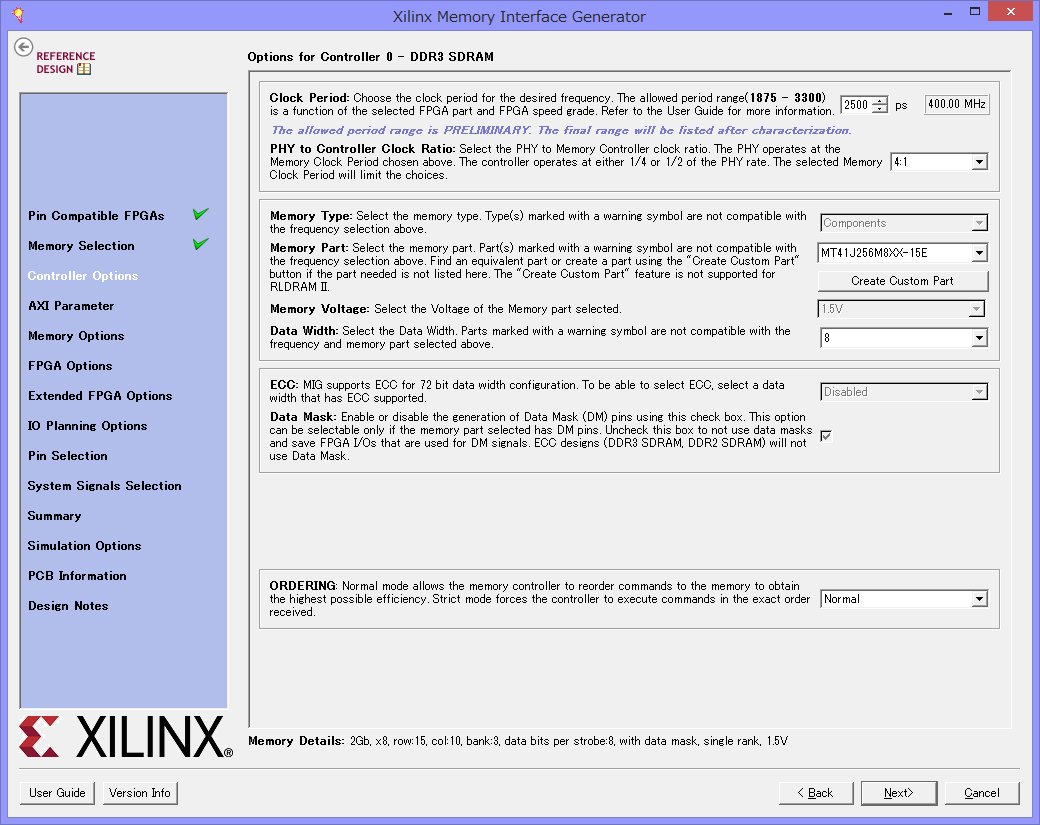

クロックの速度やデバイスを設定するところでは、2500ps(400MHz)を選びます。実際のデータレートは2倍の800MHzとなります。クロック比は4:1にします。

メモリPartは、MT41J256M8XX-15Eを選びます。アドレスの幅や各種パラメータが参照されるだけなので、使用する部品と全く同一でなくても構いません。

その他の設定は↓のダイアログと同じようにします。

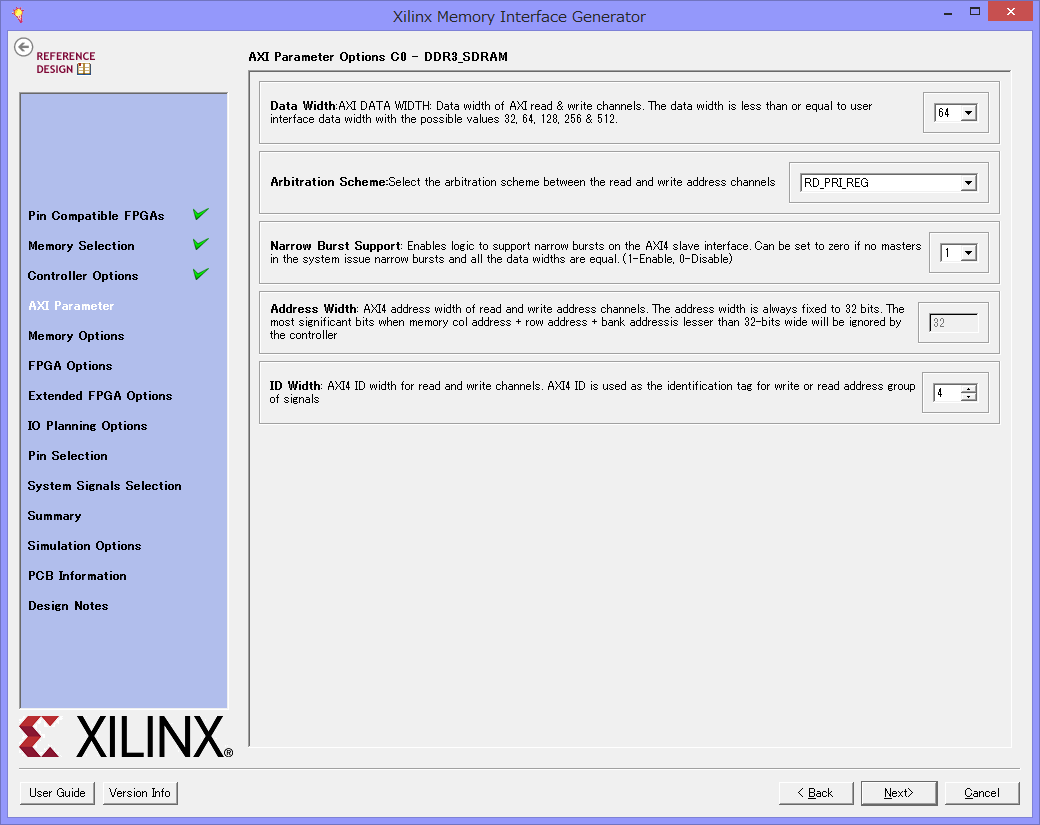

次の画面は特に変更ありませんが、データ幅64bitというところに注目してください。8bitのDDR3 SDRAMですが、8バイト分のデータをためて一気に送るということです。

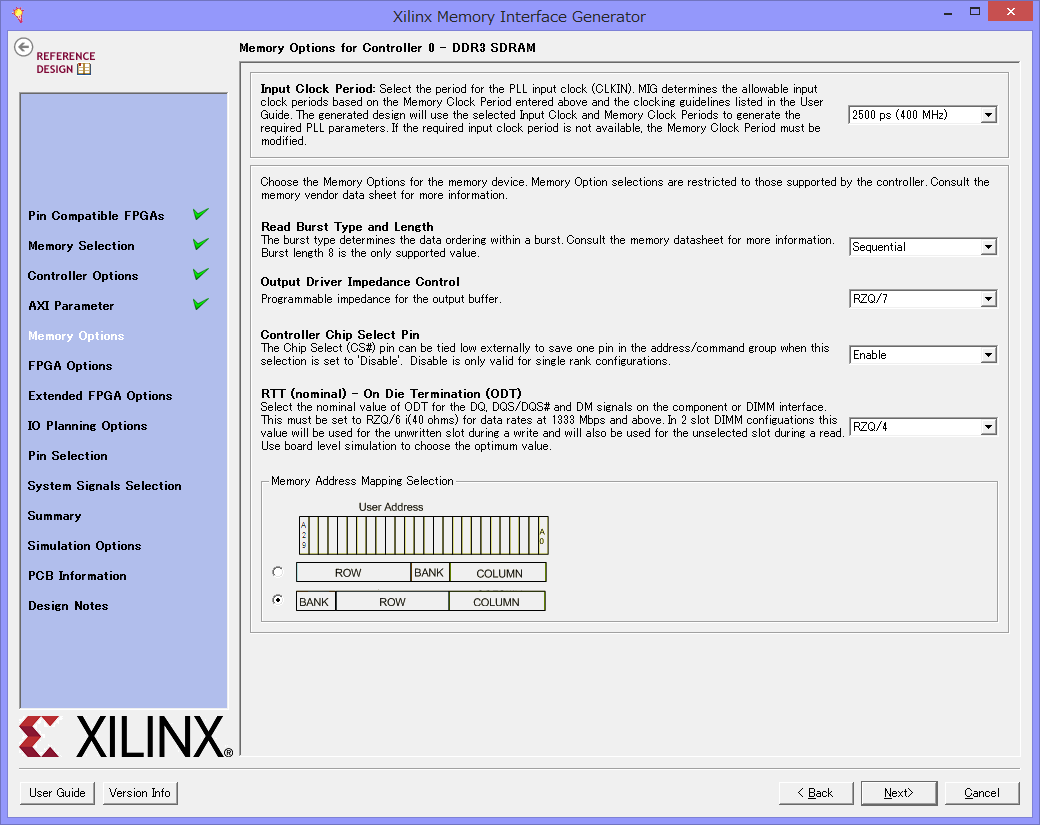

アクセス順序などの設定です。あまり変える必要はないでしょう。

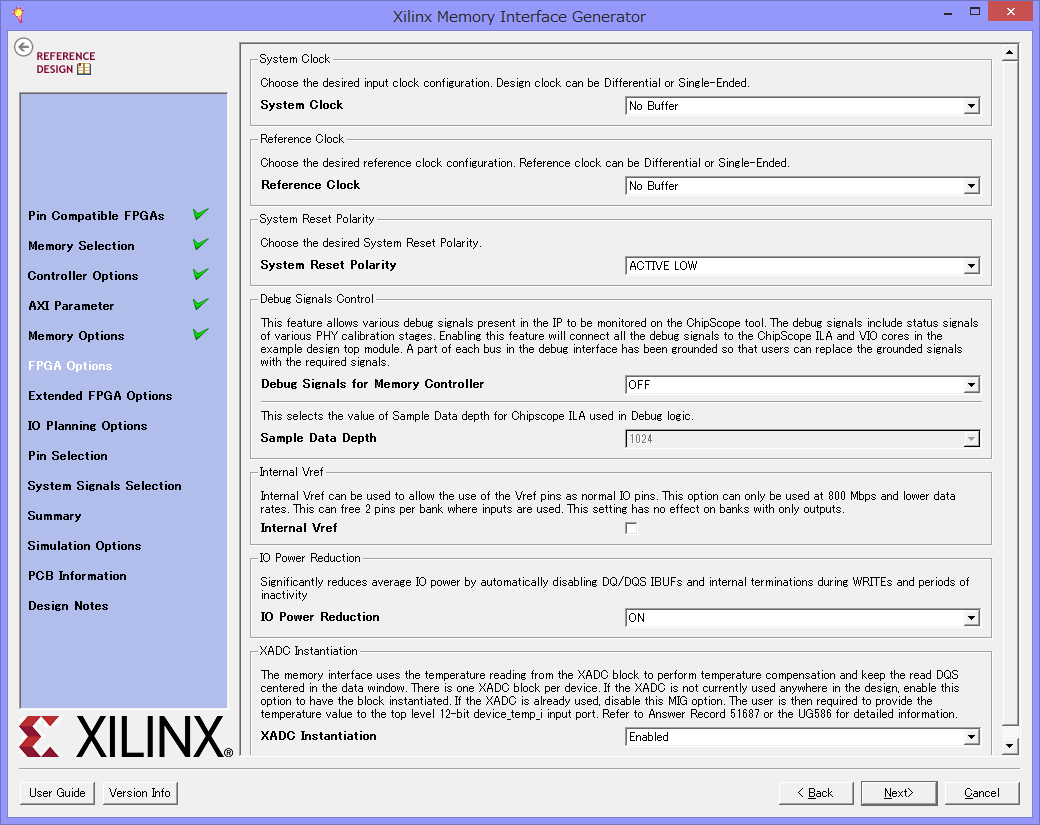

クロックにバッファを通すか、リセットの極性などを指定します。

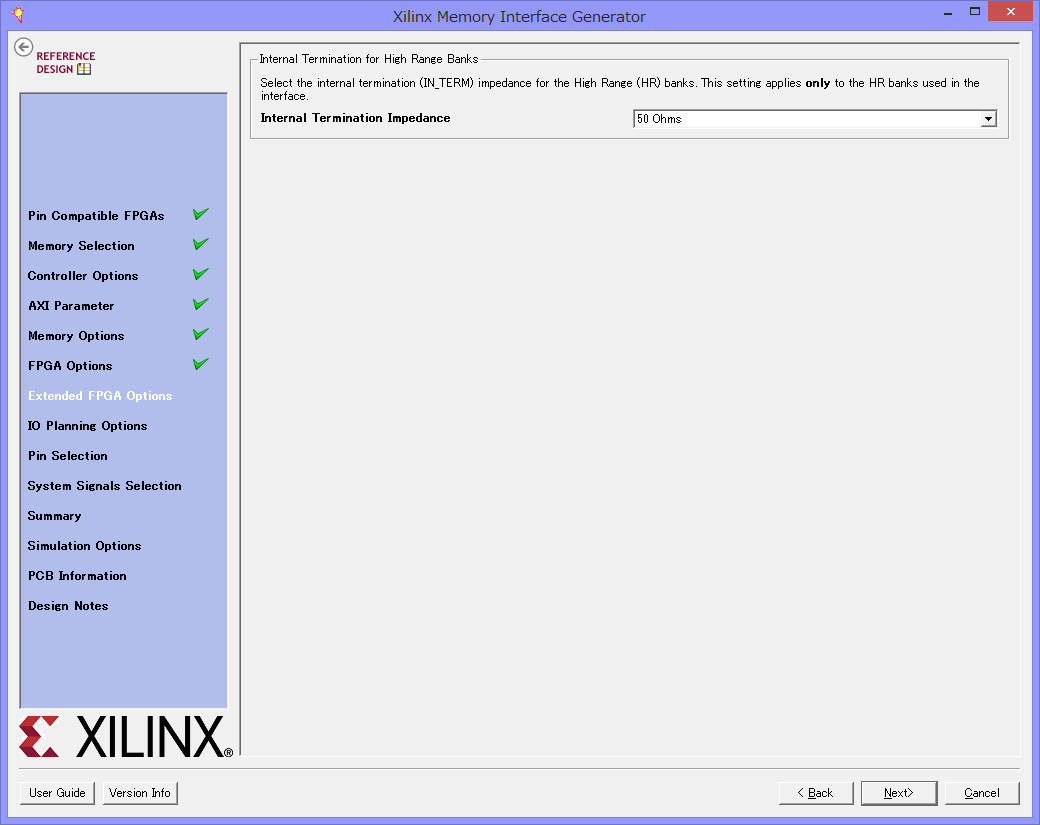

最後に内蔵終端抵抗の値を指定します。50Ωにします。
