GPIOピン配置

GPIO

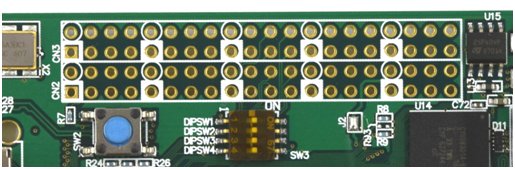

GPIOはボード上方にあります。2.54mmピッチのため、万能基板を接続したり、フラットケーブルを引き出すことが可能です。

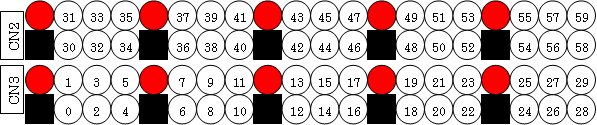

ピンの番号は下の図のようになっています。

ピン配置は下の表のようになっています。

CN3 (下のコネクタ)

下側 上側
信号名 I/Oバンク FPGAピン番号 信号名 I/Oバンク FPGAピン番号
GPIO0 15 C19 (IO_L4P) GPIO1 15 B19 (IO_L4N)
GPIO2 15 D19 (IO_L15P) GPIO3 15 D20 (IO_L15N)
GPIO4 15 G19 (IO_L16P) GPIO5 15 F20 (IO_L16N)
GPIO6 15 C17 (IO_L5P) GPIO7 15 C18 (IO_L5N)
GPIO8 15 H19 (IO_L18P) GPIO9 15 H20 (IO_L18N)
GPIO10 15 H16 (IO_L7P) GPIO11 15 G16 (IO_L7N)
GPIO12 15 M17 (IO_L23P) GPIO13 15 L18 (IO_L23N)
GPIO14 13 N26 (IO_L5P) GPIO15 13 M26 (IO_L5N)
GPIO16 13 T24 (IO_L15P) GPIO17 13 T25 (IO_L15N)
GPIO18 13 T20 (IO_LP) GPIO19 13 R20 (IO_LN)
GPIO20 13 M21 (IO_L10P) GPIO21 13 M22 (IO_L10N)
GPIO22 13 P24 (IO_L4P) GPIO23 13 N24 (IO_L4N)
GPIO24 13 R25 (IO_L6P) GPIO25 13 P25 (IO_L6N)
GPIO26 13 R22 (IO_L14P) GPIO27 13 R23 (IO_L14N)
GPIO28 13 U19 (IO_L18P) GPIO29 13 U20 (IO_L18N)

CN4 (上のコネクタ)

下側 上側
信号名 I/Oバンク FPGAピン番号 信号名 I/Oバンク FPGAピン番号
GPIO30 15 A18 (IO_L2P) GPIO31 15 A19 (IO_L2N)
GPIO32 15 D15 (IO_L6P) GPIO33 15 D16 (IO_L6N)
GPIO34 15 F19 (IO_L17P) GPIO35 15 E20 (IO_L17N)
GPIO36 15 C16 (IO_L1P) GPIO37 15 B16 (IO_L1N)
GPIO38 15 E15 (IO_L10P) GPIO39 15 E16 (IO_L10N)
GPIO40 15 H17 (IO_L14P) GPIO41 15 H18 (IO_L14N)
GPIO42 15 J18 (IO_L20P) GPIO43 15 J19 (IO_L20N)
GPIO44 13 K25 (IO_L1P) GPIO45 13 K26 (IO_L1N)
GPIO46 13 R26 (IO_L2P) GPIO47 13 P26 (IO_L2N)
GPIO48 13 P16 (IO_L20P) GPIO49 13 N17 (IO_L20N)
GPIO50 13 N19 (IO_L7P) GPIO51 13 M20 (IO_L7N)
GPIO52 13 M24 (IO_L8P) GPIO53 13 L24 (IO_L8N)
GPIO54 13 M25 (IO_L3P) GPIO55 13 L25 (IO_L3N)
GPIO56 13 P23 (IO_L11P) GPIO57 13 N23 (IO_L11N)
GPIO58 13 N21 (IO_L12P) GPIO59 13 N22 (IO_L12N)
