ボード図面

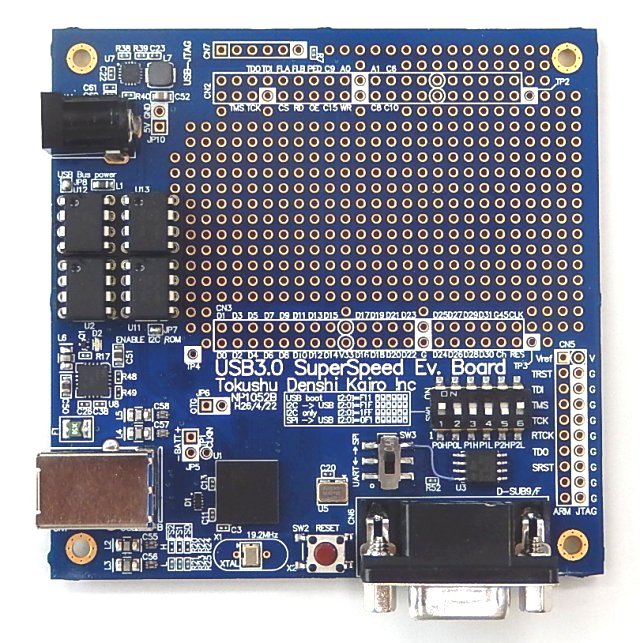

ボード単体の図(Rev A) ※2014年5月以降の販売

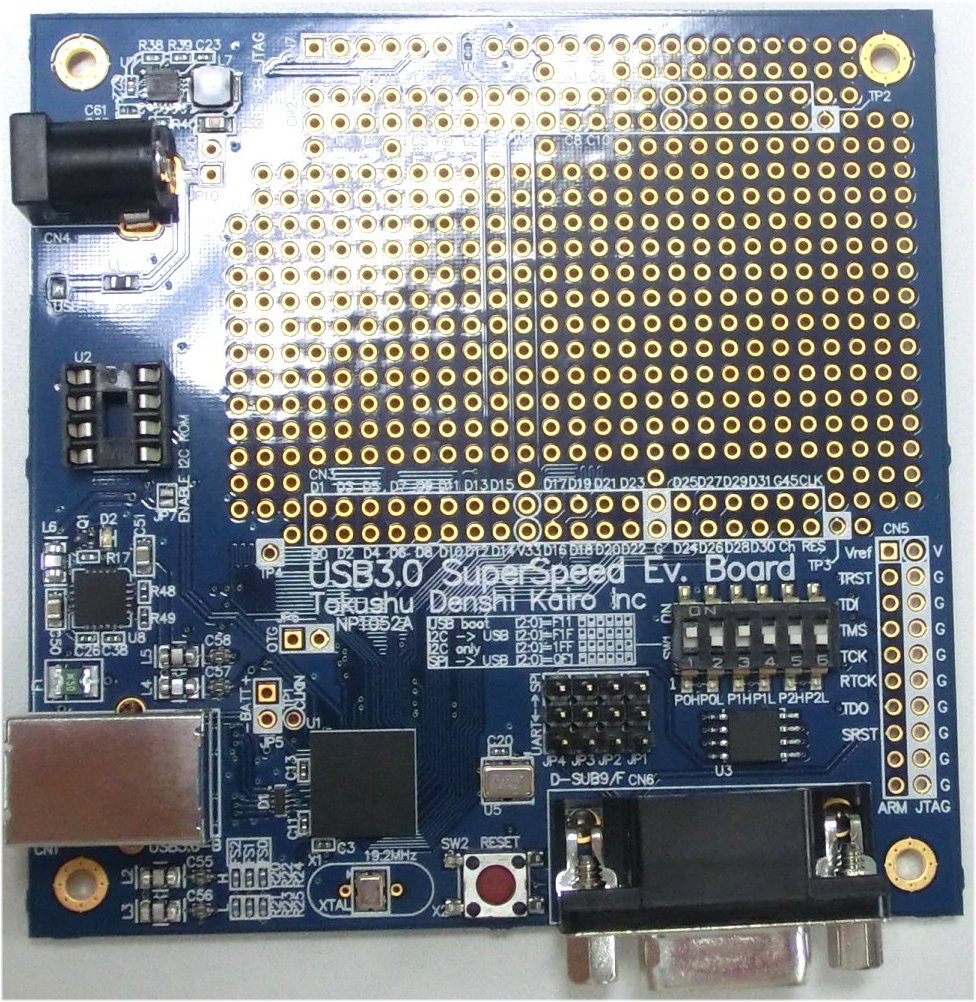

表面

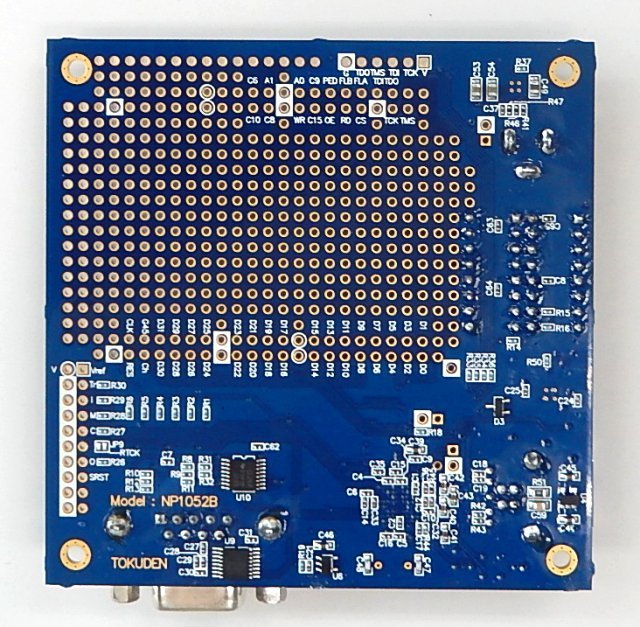

裏面

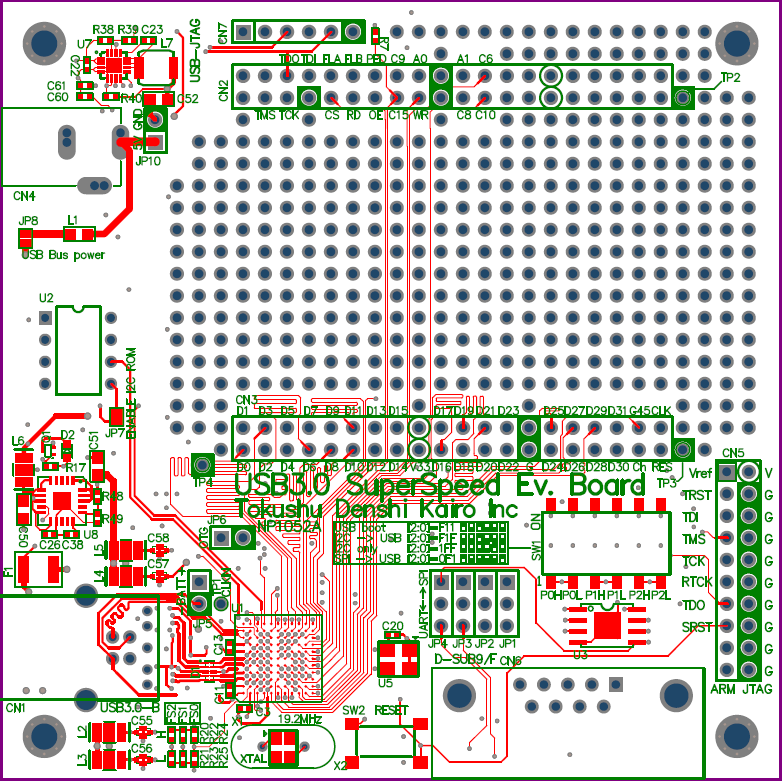

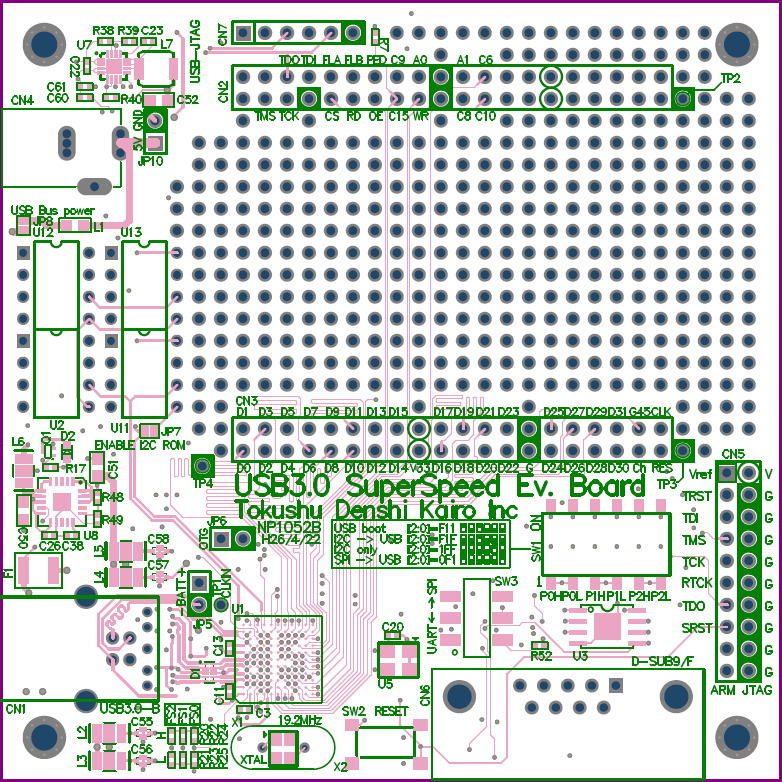

表面パターン

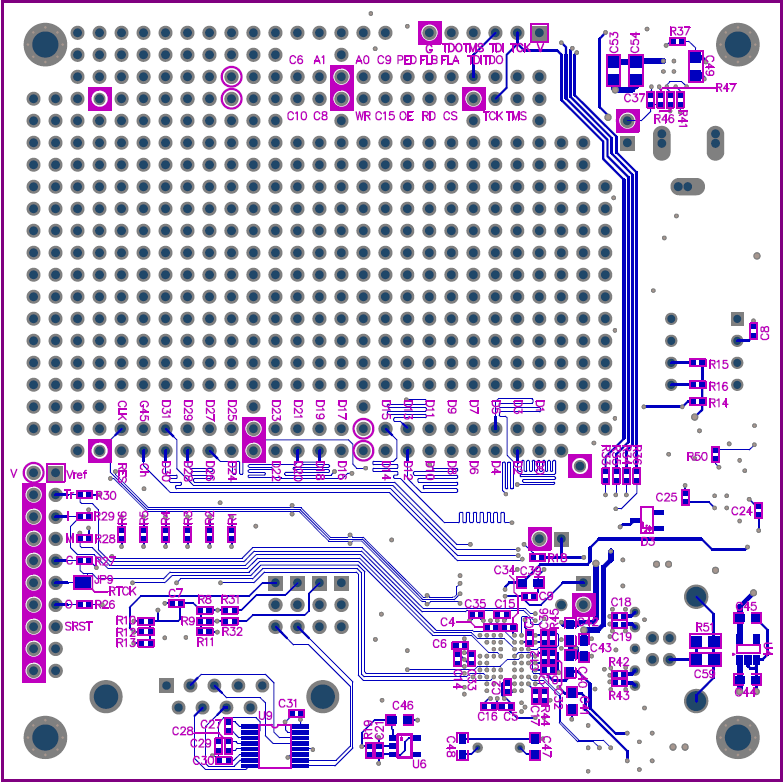

裏面パターン

(クリックで拡大します)

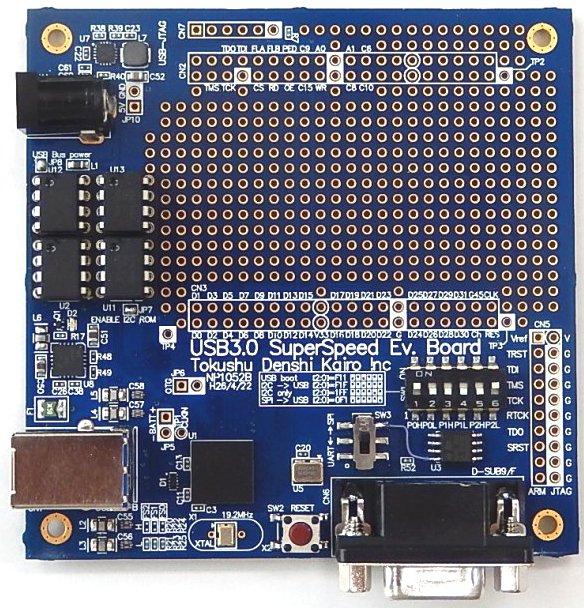

ボード単体の図(Rev なし) ※2013年以前の販売

表面

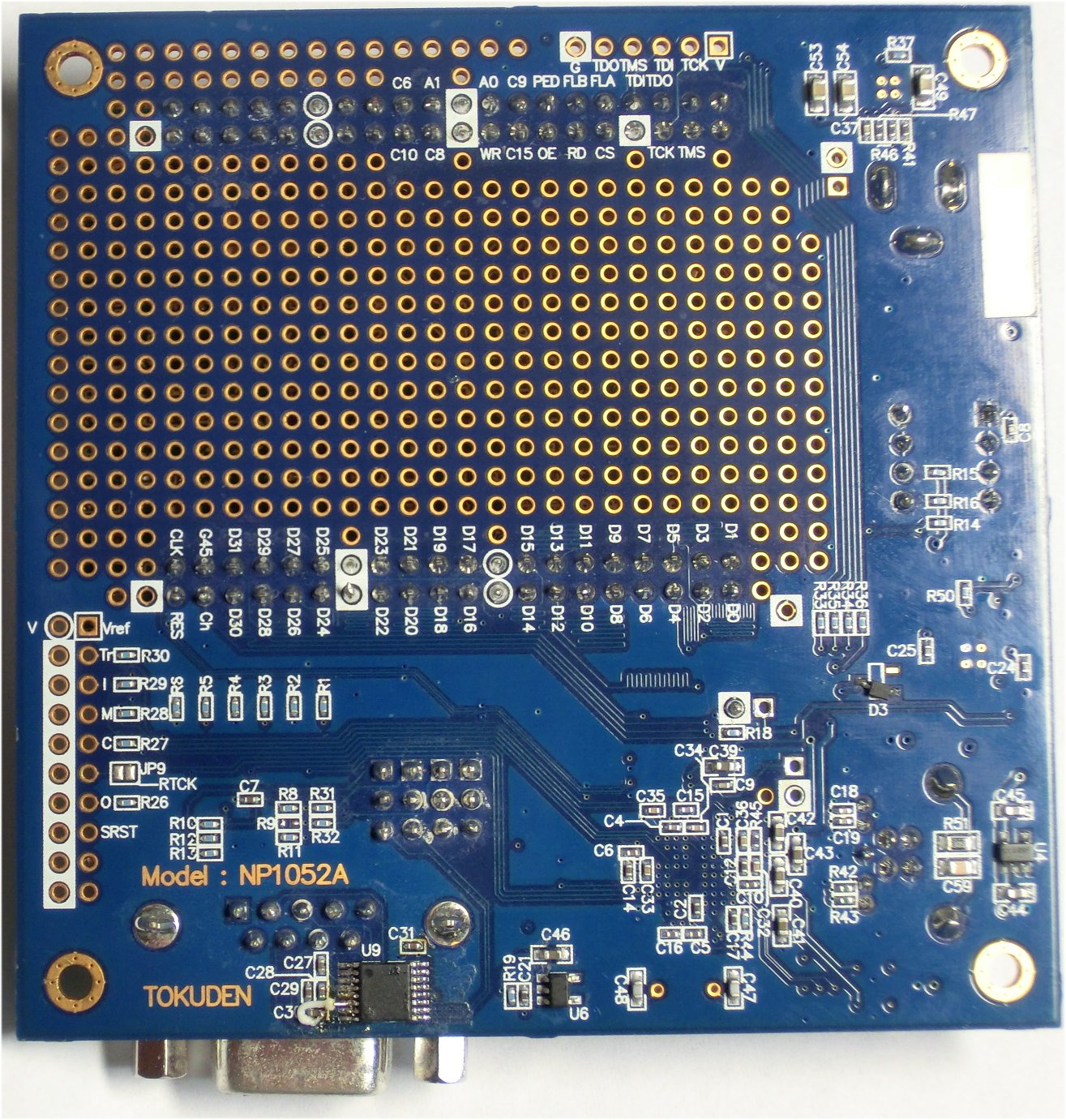

裏面


表面パターン


裏面パターン

(クリックで拡大します)



当ボードは6層基板です。別途、信号層と電源層があります。

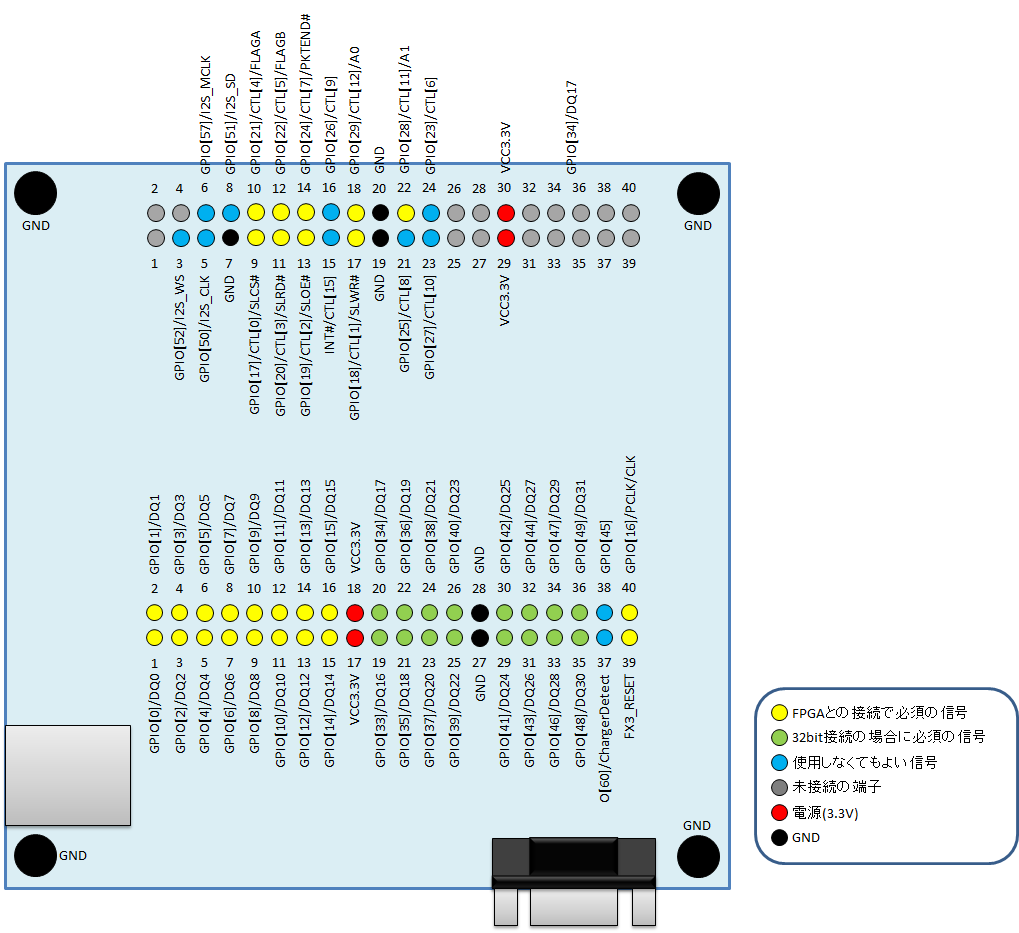

ピンヘッダのピン配置

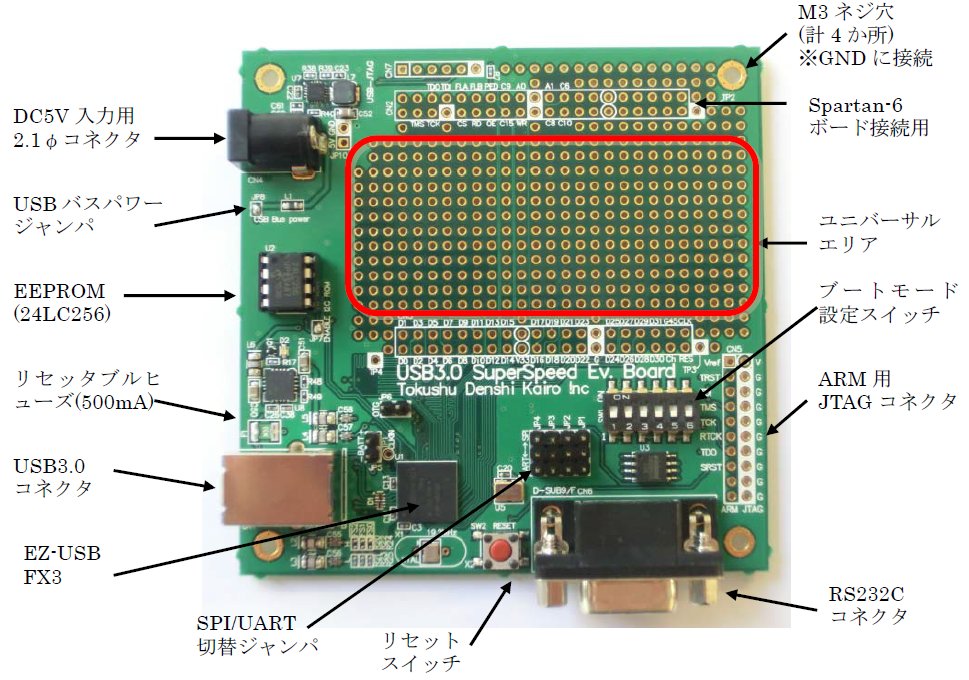

コネクタの説明 (写真は試作版のため緑色ですが、製品版では青色です)

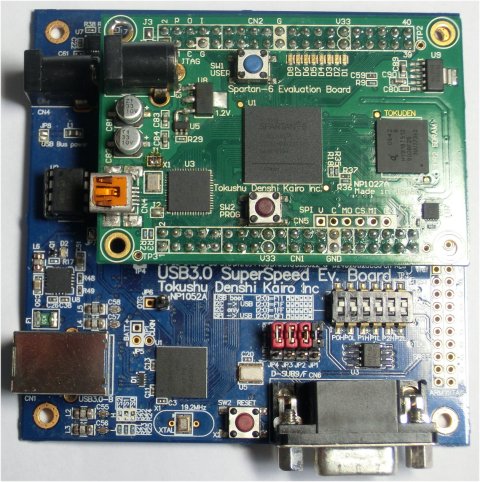

Spartan-6ボードを搭載した写真
