Vivadoモードでの使用

(1) s6a7jtagwで、XVCsrvのボタンを押します。



Vivado待ち受けモードになります。



メッセージエリアに、Listening port 2542と表示され、TCP/IPの2542番で待ち受けます。



(2) Vivado (2017.1以降)を起動します。

(3) Open Hardware Managerで、Open Targetを行い、Open New Targetを行います。



なお、一度接続したことがあればVivadoに接続情報が残っているので、Recent Targetを選んだ方が楽です。

Auto Connectはうまくいかないことが多いようです。(Vivado 2017.1~2での話)

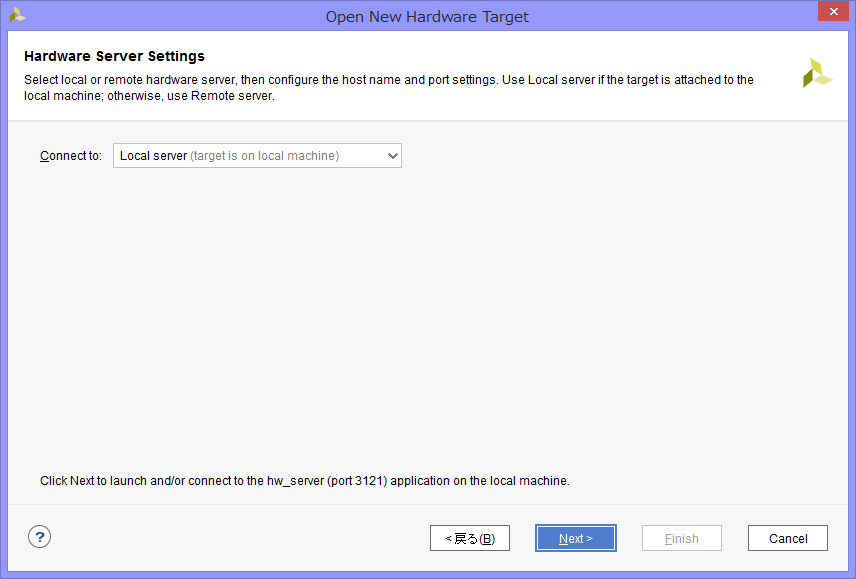

(4) 開いたダイアログで、次へを押し、LocalServerを選び、Nextを押します。

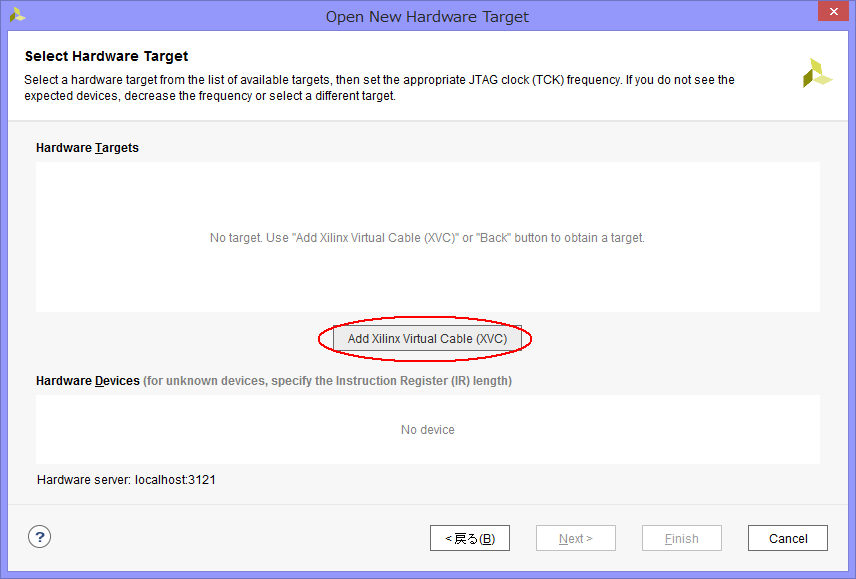

(5) Add Xilinx Virtual Cable (XVC)を押します。

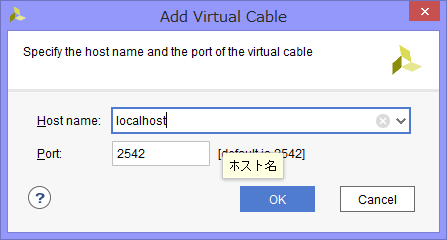

(6) localhostと入力し、ポートが2542になっていることを確認してOKを押します。

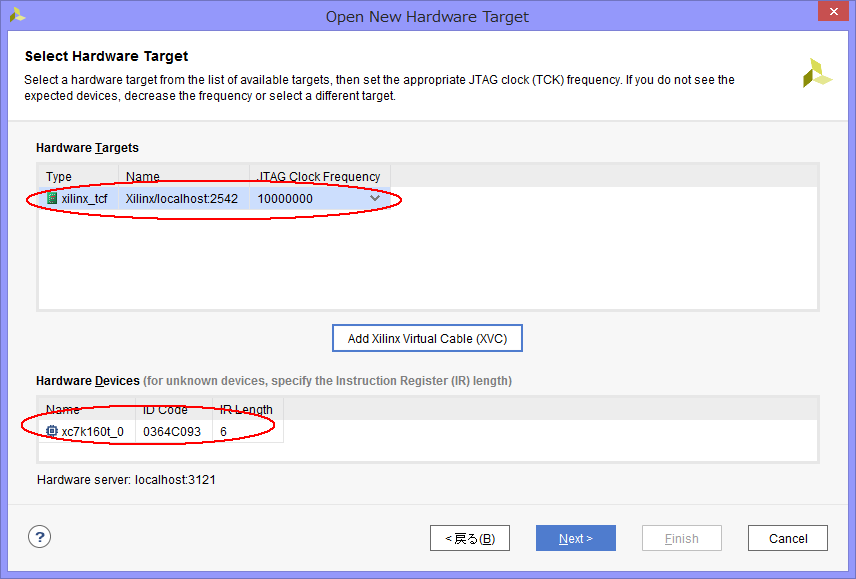

(7) Xilinx TCFケーブルとして認識され、ボード上のFPGAが認識されます。



(8) Nextを押して接続は完了です。

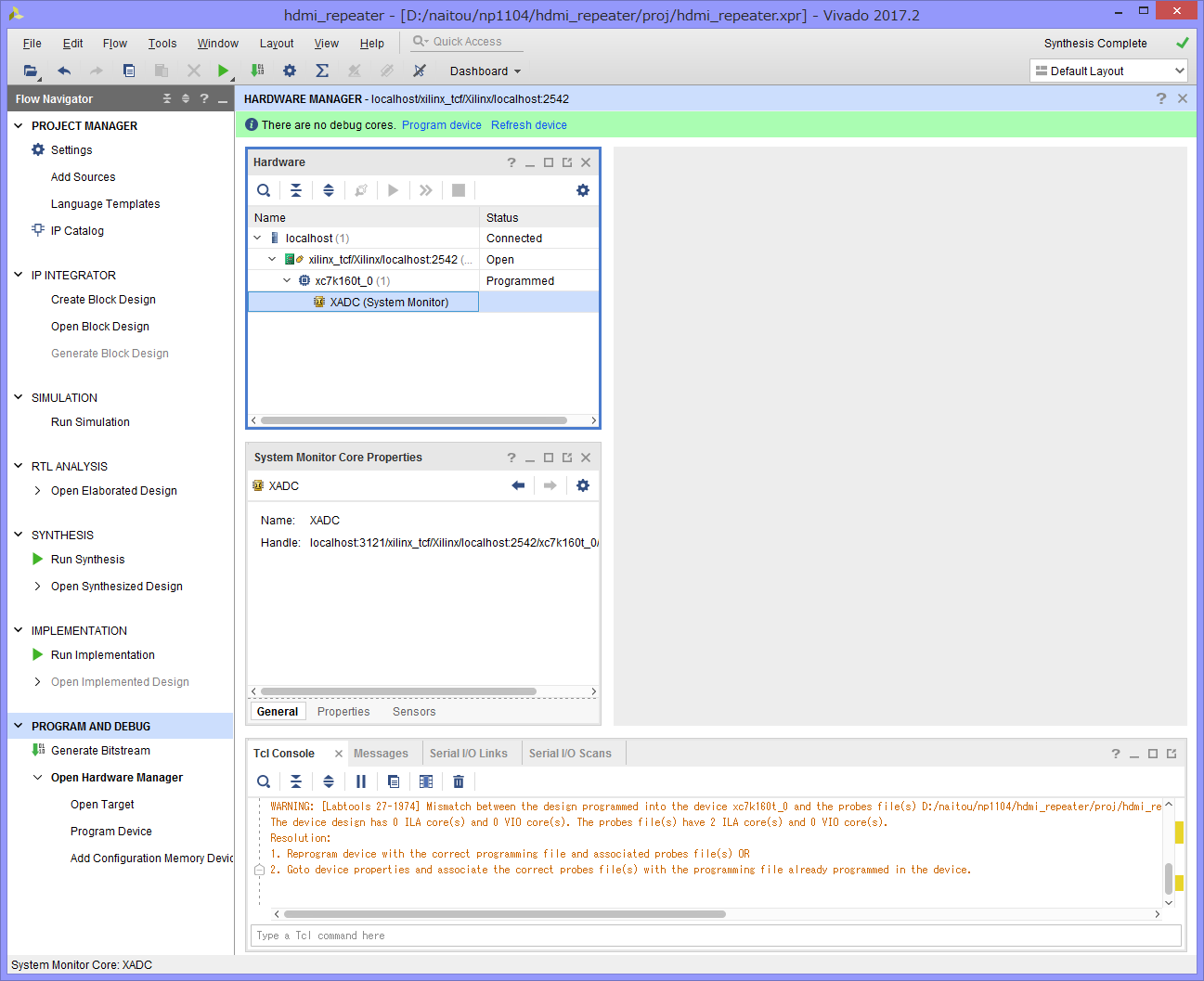

Vivadoから書き込みや、温度の監視、ILAによる波形の観察などができるようになります。





トラブルシュート

もし動かない場合、NortonやMcAfeeなどのセキュリティソフトが、ポート2542をブロックしていないかどうか確認してください。

SPI ROMの書き込みや、ILAが2個入っている場合など、完全にはうまく動作しないことがあるようです。

このあたりはXILINXのhw_serverが更新されればうまくいくようになるのかもしれません。
