MITOUJTAG 3.x→3.4

更新点

新規デバイスへの対応

XILINX UltraScale+に対応しました。Dummy DAPやDummp PLの問題を解決済みです。
UltraScale+への書き込みにも対応しました。

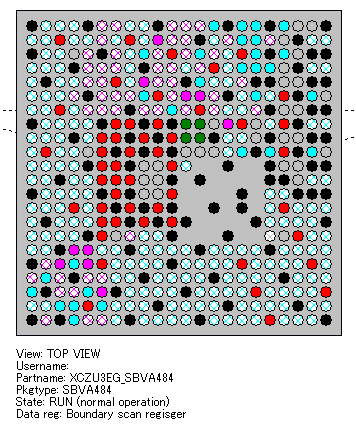

UltraScale+のバウンダリスキャンセルの抱える問題に対応しました

新規機能

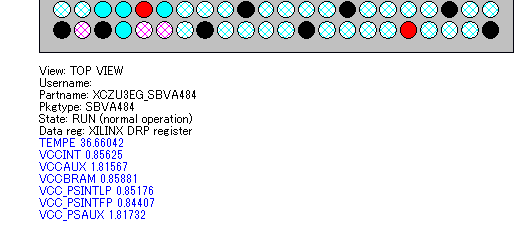

XILINX 7シリーズおよびUltraScaleシリーズで、XADCを使用した温度・電圧計測に対応しました。この温度・電圧はBYPASSあるいは正常性検査を行って、バウンダリスキャンレジスタ以外が接続されているときに表示されます。

XVFプレイヤーに、独自規格のPRINT構文を追加しました。TDOにキャプチャした値を表示されます。

STATE RESET;
SDR 128 TDI (00000000000000000000000000000000) PRINT;

結果は、

2018/11/01 2:27:54 Line 2 : TDO(captured)='0000000000000000147100935BA00477'
2018/11/01 2:27:54 SVFの実行が完了しました

のように、表示されます。

バグ対応

SVFプレイヤーで、TAPをリセットできなかった問題を修正しました。
メイン画面でRESETボタンを押してもTAP RESETシーケンスが発行されない問題を修正しました。
メイン画面のボタンからEXTEST_TRAINを発行できるようにしました。

ダウンロード

MITOUJTAG BASICをご購入いただいてから1年以内の方は、下記のファイルをダウンロードできます。

MITOUJTAG BASIC 3.4インストールイメージ 2018/11/1 (56MB) NEW

MITOUJTAG BASICのご購入はこちらです。

MITOUJTAG BASIC フルセットP(96,400円税別)

また、1年以上経過している方は、

MITOUJTAG BASIC サポートライセンス(30,000円税別)

をご購入いただくことで、ダウンロードできるようになります。
