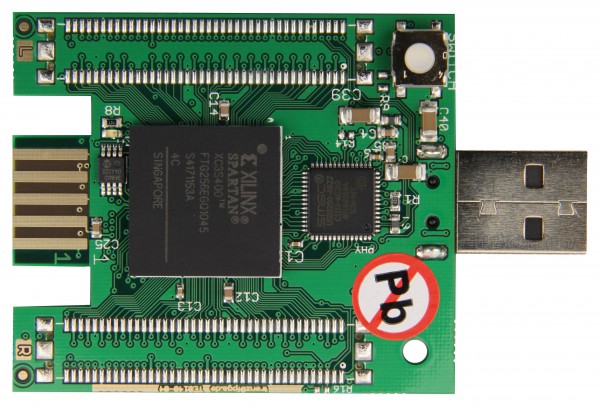

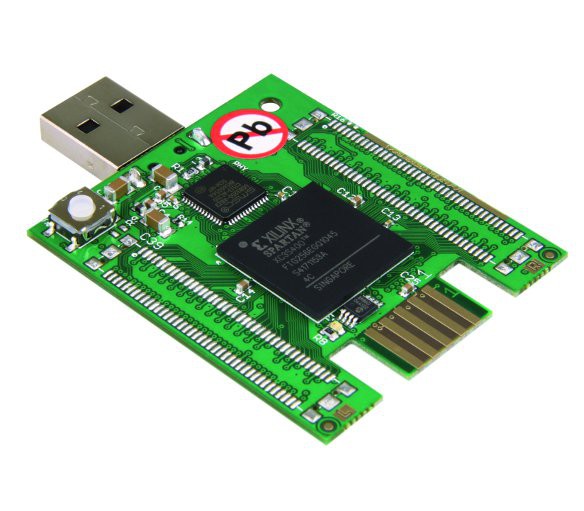

Spartan-3 FPGA XC3S400-4FTG256C 400Kマイクロモジュール

強力なマイクロモジュールには、Spartan-3 FPGAおよびUSB 2.0トランシーバーが含まれています

FPGAマイクロモジュールは、最先端のSpartan-III 400kゲートFPGA、USB 2.0トランシーバ、コンフィギュレーションフラッシュ、および電源を小さなフットプリントで統合します。構成可能な多数のI/OがB2Bミニコネクタを介して提供されます。I/O電圧の大部分はユーザー定義可能です（16 x 3.3 V/6 x 2.5 V/98 xユーザーが構成可能な1.2〜3.3 V）。 したがって、マイクロモジュールはバッテリー駆動の小型アプリケーションに最適です。キャリアモジュールと組み合わせることで、マイクロモジュールは教育および研究活動に広く使用される強力なシステムとして機能します。

特徴

• ザイリンクスSpartan-3 FPGA XC3S400-4FTG256C
• インシステムコンフィギュレーション用のザイリンクスプラットフォームフラッシュXCF04
• USBまたはキャリアボードからの電源入力
• B2Bコネクタで利用可能な120のI/O
• 2つの下部モジュールボード間コネクタASE 50110-080 x 1-001（1.4 mmは高さの寄与）
• 1 x LED
• 1 xプッシュボタン
• 16 kビットEEPROM
• プログラミングはJTAGを介して実装されます。（必要なアダプターは含まれていません）
• 50.7 mm x 43.6 mm

納品物

• 1 x TE0140-04A Trenz電子マイクロモジュール

追加情報

• メーカー品番: TE0140-04A
