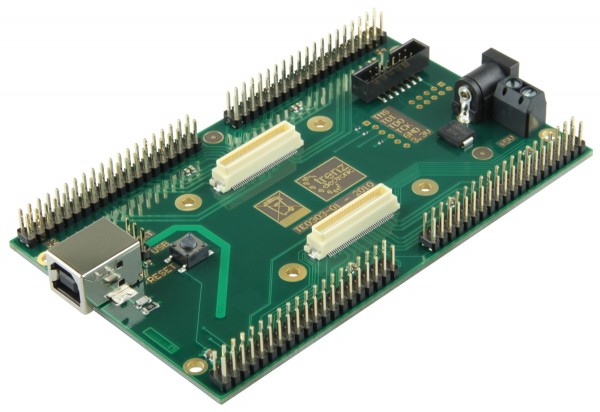

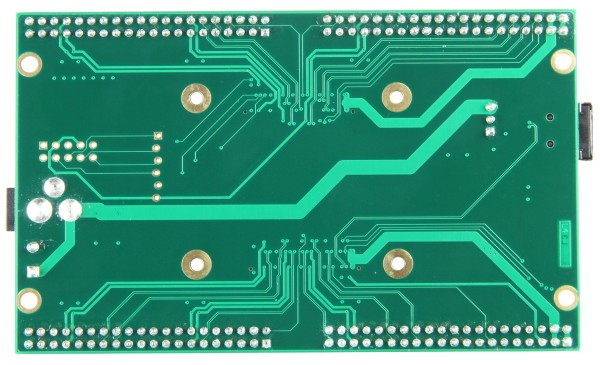

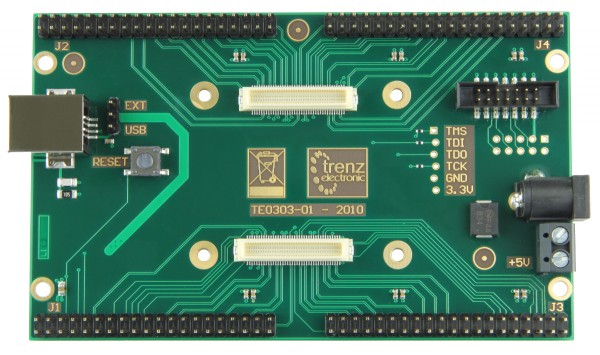

Trenz Electronic TE0303プロトタイピングキャリアボードは、Trenz Electronic TE0300およびTE0630産業用マイクロモジュールを接続し、独自の回路に接続する安価な方法を提供します。プロトタイプキャリアボードには 26本のシングルエンドライン 2。54 mmピンヘッダー。 プロトタイプキャリアボードには 42個の差動ペア 100オームのインピーダンスで2にルーティングされます。54 mmピンヘッダー。 これらのケーブルは、高速信号用に差動ペアごとに最大666 Mbit/sで使用できます（Xilinx Application Note XAPP485を参照）。

特徴

• 2.のヘッダー上の42の差動ラインペア54 mm（100 mil）ラスター
• 2.のヘッダー上の26のシングルエンド信号線。54 mm（100 mil）ラスター
• DC電源ジャック、ネジ留め式端子、またはUSBコネクタを介した電源供給
• スモールフォームファクター：115 mm x 70 mm
• 2。1 mm DCジャック

納品物

• 1 x TE0303-01 Trenz電子プロトタイプキャリアボード

追加情報

• メーカー品番: TE0303-01
• Trenz Electronic TE0303 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
