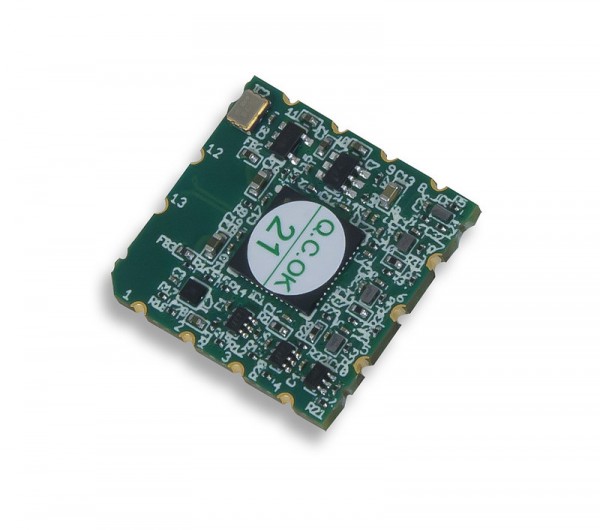

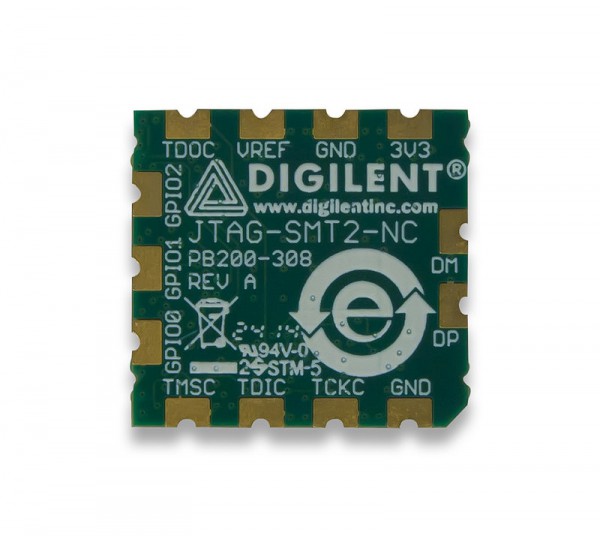

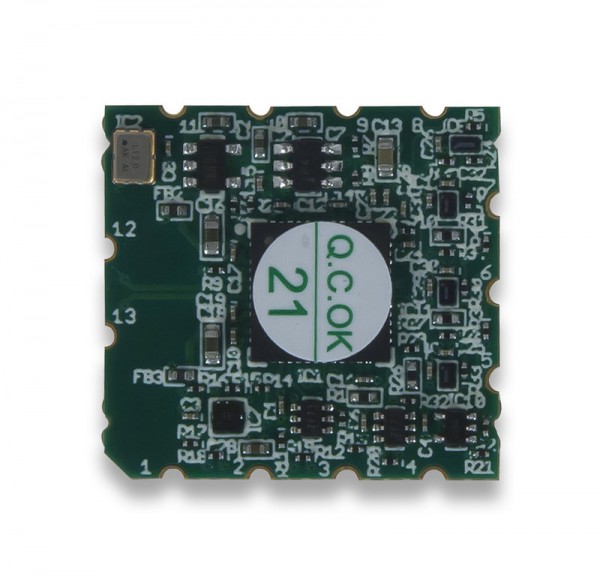

JTAG-SMT2 NCは、JTAG-SMT2と同じ機能をすべて備えていますが、ボードにUSBコネクタが事前に取り付けられていません。これにより、このプログラミングソリューションのユーザーは、JTAG-SMT2で推奨されているエッジマウントとは対照的に、独自の設計のどこにでもボードをマウントできます。 JTAG-SMT2-NCは、3.3Vの主電源と個別のVref電源を使用してJTAG信号を駆動します。すべてのJTAG信号は、1.8V〜5Vの信号電圧と最大30MBit /秒のバス速度を可能にする高速24mAスリーステートバッファを使用します。システムはプログラミング中にアクティブに駆動される場合を除いて、JTAG信号をハイインピーダンスで保持するため、JTAGバスを他のデバイスと共有できます。SMT2モジュールはCE認定を受けており、EU RoHSおよびREACH指令に完全に準拠しています。注：ボードはこの機能をネイティブに使用して設計されているため、このモジュールはDigilentFPGAボードには必要ありません。

特徴

• JTAG-SMT2とすべて同じ機能ですが、USBコネクタなしで構築されています。
• ザイリンクスFPGA向けの小型で完全なオールインワンJTAGプログラミング/デバッグソリューション
• すべてのザイリンクスツールと互換性があります。
• IEEE 1149.7-2009クラスT0と互換性があります＆ndash;クラスT4（2線式JTAGを含む）。
• GPIOピンを使用すると、デバッグソフトウェアでザイリンクスのZynq＆trade;のプロセッサコアをリセットできます。プラットホーム。
• 3.3Vの単一電源。
• 別のVrefがJTAG信号電圧を駆動します。 Vrefは、1.8V〜5Vの任意の電圧にすることができます。
• 高速USB2信号は、最大30Mbit /秒（ユーザーが設定可能な周波数）でJTAG/SPIバスを駆動できるユーザー設計用にピン配置されています。
• SPIプログラミングソリューション（モード0および2から最大30Mビット/秒、モード1および3から最大2Mビット/秒）。
• スモールフォームファクタの表面実装モジュールは、ターゲットボードに直接ロードできます。
• 同様の回路は、スタンドアロンのプログラミングケーブルであるJTAG-HS2として利用できます。

納品物

• 1 xJTAG-SMT2-NC表面実装プログラミングモジュール
