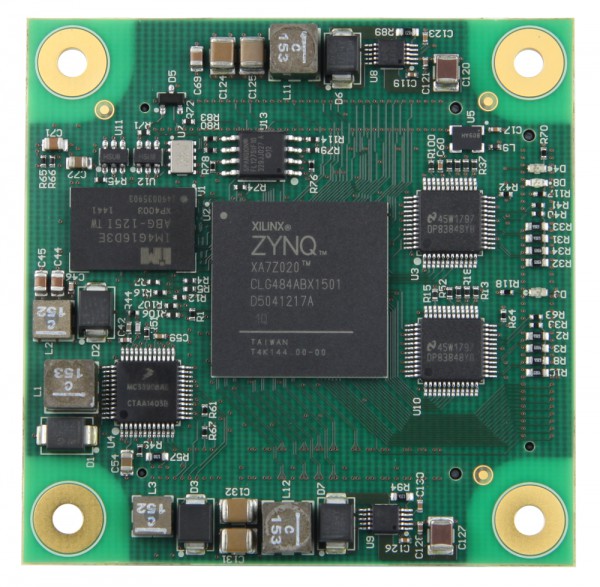

TE0728-03-1Qは、ザイリンクスオートモーティブZynq-7020、16ビット幅の512MByte DDR3 SDRAM、コンフィギュレーションと動作のための16MByteフラッシュメモリ、2つの100メガビットイーサネットトランシーバ、および強力なスイッチモードを統合したSoCモジュールです。すべてのオンボード電圧用の電源が搭載されています。頑丈な高速スタッキングストリップを使用して、多数の設定可​​能なI / Oが提供されます。

モジュール内には、自動車用コンポーネントのみがインストールされます。



主な特徴

• ザイリンクスXA7Z020-1CLG484Q（自動車）
• ショックと高い振動に頑丈な
• 温度範囲：自動車
• 2 x ARM Cortex-A9 MPCore
• 2 x 100 MBitイーサネットトランシーバ（PHY）
• 16ビット幅512 MByte DDR3 SDRAM
• 16 MByteのQSPIフラッシュメモリ（XiPをサポート）

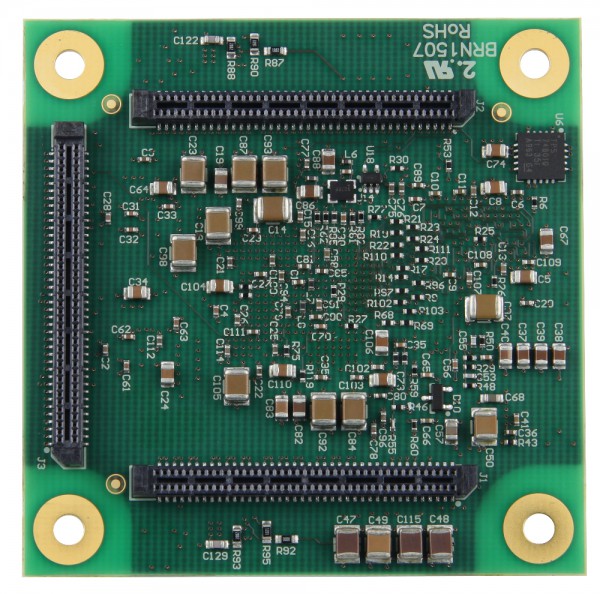

• 80ピン3ピン高信頼性高速ストリップを備えたプラグインモジュール
• ボード・ツー・ボード・コネクターで使用可能な76個のシングルエンドI / O、24個のLVDSペア（48個のI / O）、42個のMIO
• CANトランシーバ（PHY）
• ウォッチドッグ付き12 V電源
• オンボード高効率DC-DCコンバータ
• システム管理と電源シーケンス
• eFUSEビットストリーム暗号化
• AESビットストリーム暗号化
• 温度補償されたRTC（リアルタイムクロック）
• 3ユーザLED
• 良好なシグナルインテグリティのために均一に広がった電源ピン



推奨ソフトウェア

Vivado HL WebPACK Edition（無料版）

Vivado Design Suite HL WebPACK Editionは、デザインスイートの無償版です。Vivado HL WebPACKは、基本的なVivadoの機能に無償で簡単にアクセスできます。

Vivado Design Suiteの全エディションの概要



開発サポート

このモジュールにはベースボードがあります。

最新のドキュメント、デザインサポートファイル、およびソースファイルを含むリファレンスデザインは、無料でダウンロードできます。



パッケージ内容

• 1 x TE0728-03-1Q自動車用Zynq-7020マイクロモジュール



追加情報

• 製造者の製品番号：TE0728-03-1Q
• Trenz Electronic TE0728 Wiki
• サポートフォーラム
