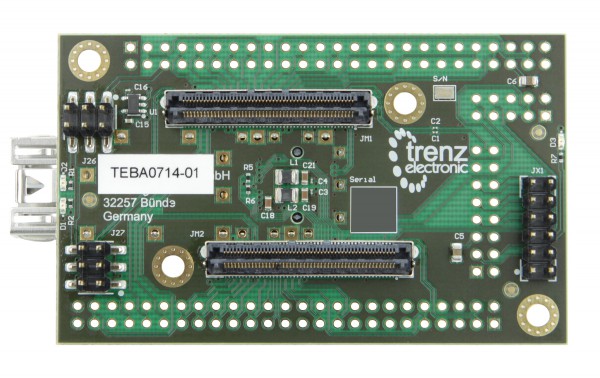

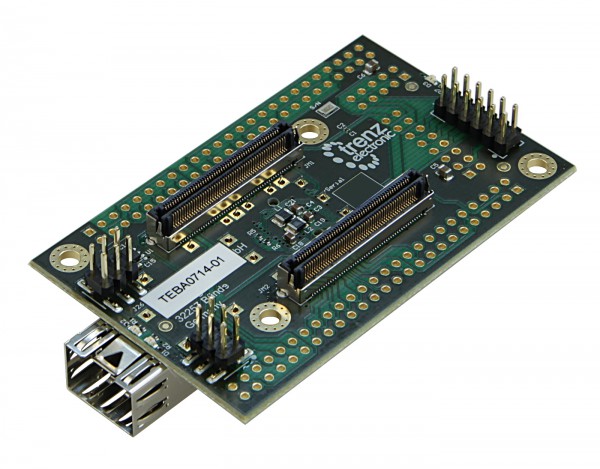

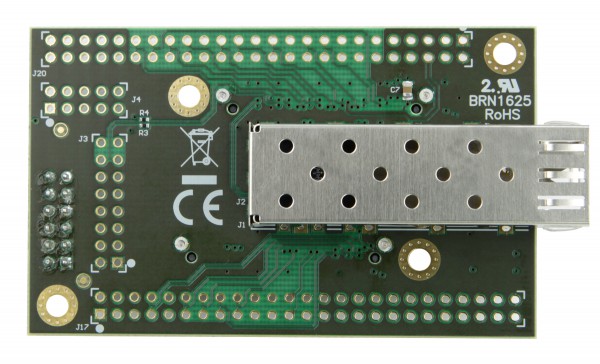

キャリアボードTEBA0714-01は、Trenz ElectronicモジュールTE0714を使用するために設計および開発されました。

特徴

• Trenz TE0714モジュールソケット（Samtec 100ピンLSHMシリーズコネクタx 2）
• 1 x XMOD（TE0790）ピンヘッダー
• 1 xピンヘッダー16極（JTAG、MGT-CLK、ブートモード、XADC、I/O）
• 1 xピンヘッダー10極（I/O）
• 1 x SFPコネクタ
• 2 xピンヘッダー50極（FPGAバンクI/Oと電源）
• FPGAバンク電源VCCIO34の1 xピンヘッダー（1.8 VOUT、2.5 V、3.3 VOUT）
• FPGAバンク電源V_CFG用の1 xピンヘッダー（1.8 VOUT、2.5 V、3.3 VOUT）
• 1 x LDO電圧レギュレータ3.3 V〜2.5 V
• 2 xユーザーLED（赤/緑）
• 1 x PROG_DONE LED（赤）

納品物

• 1 x TEBA0714キャリアボード
• 2 xピンヘッダー、ストレート、ダブルロー、50ピン

追加情報

• メーカー品番: TEBA0714-01
• Trenz Electronic TEBA0714 Wiki
