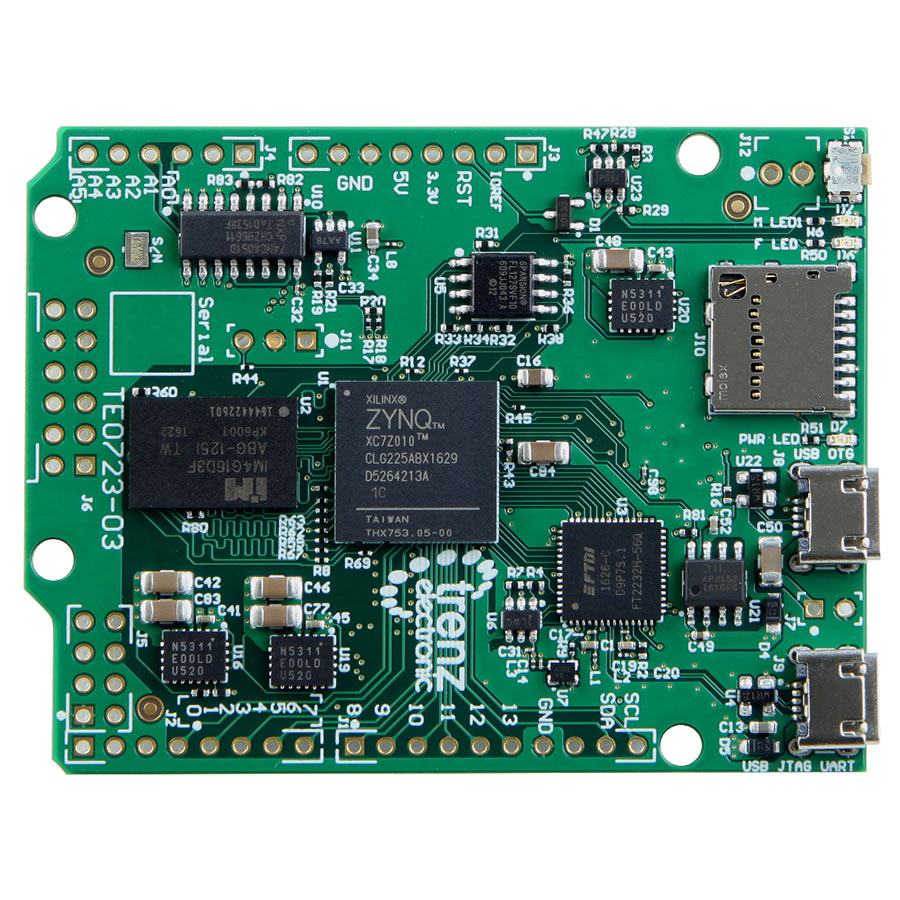

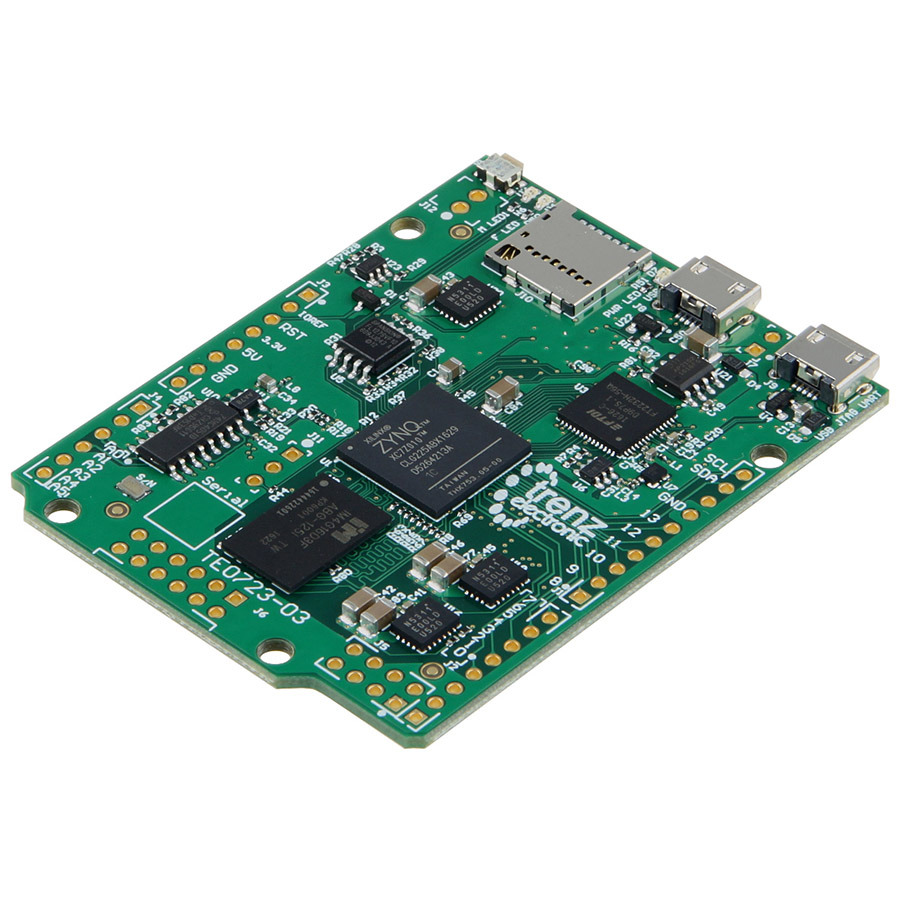

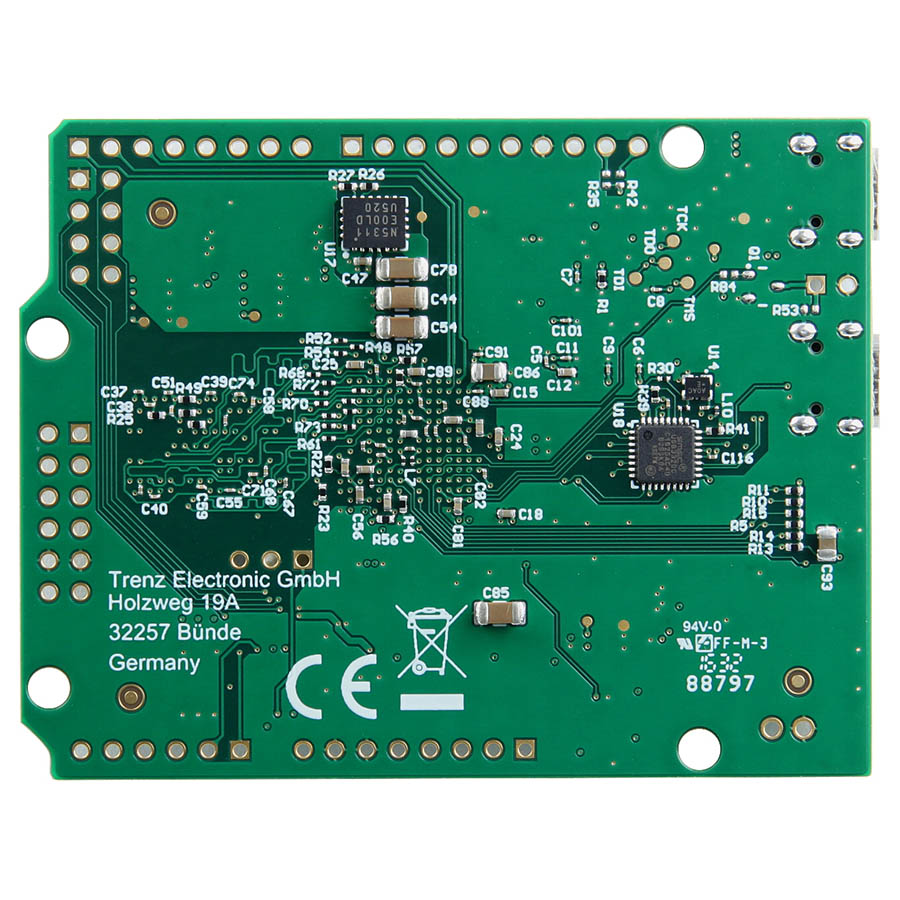

ArduZynq-Arduino互換のザイリンクスZynq-7010 FPGAモジュール

Trenz Electronic TE0723は、構成および操作用にザイリンクスZynq-7010、512MバイトDDR3L、および16MバイトSPIフラッシュメモリを統合したArduino互換のSoCモジュールです。 Zynq 7シリーズ。FPGA開発プラットフォームとして使用するか、Cortex A9コアでLinuxを実行します。すべての部品は、少なくとも0°Cから+70°Cの商用温度範囲です。モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスXC7Z010-1CLG225C
• フォームファクター：Arduinoシールド
• デュアルARM Cortex-A9
• 512MバイトのDDR3L
• 16MByte SPIフラッシュメモリ
• 12 MHz MEMSオシレーターの低消費電力
• Hi-Speed USB 2.0 ULPIトランシーバー
• ボード間コネクタで利用可能な23個のFPGA I/O
• MicroSDカードソケット
• マイクロUSB OTG
• RGB LED（PL I/O接続）
• 「完了」LED（極性を反転）
• オンボードUSB JTAGおよびUART
• CERN Open Hardware License 1.2

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます
