TE0701-06

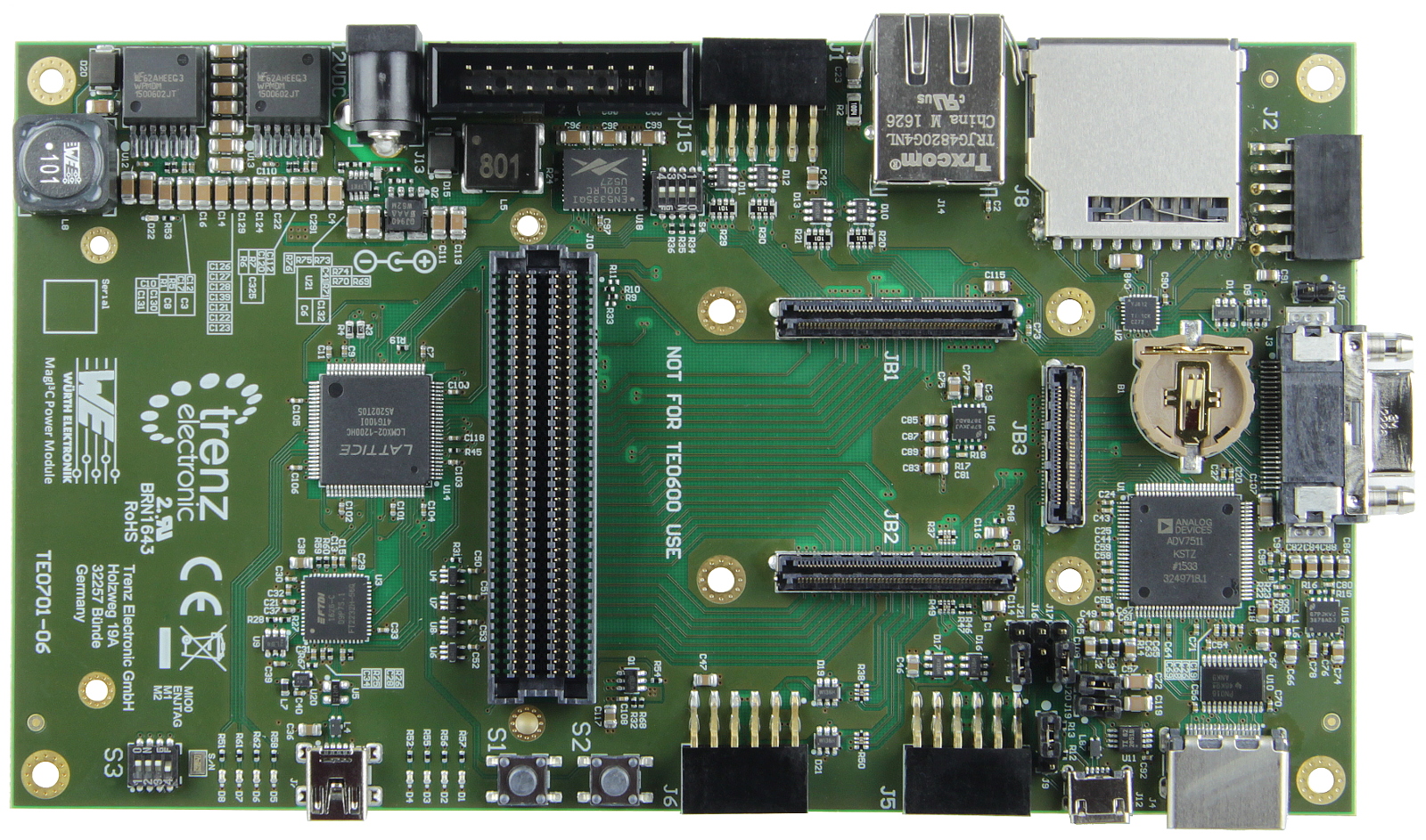

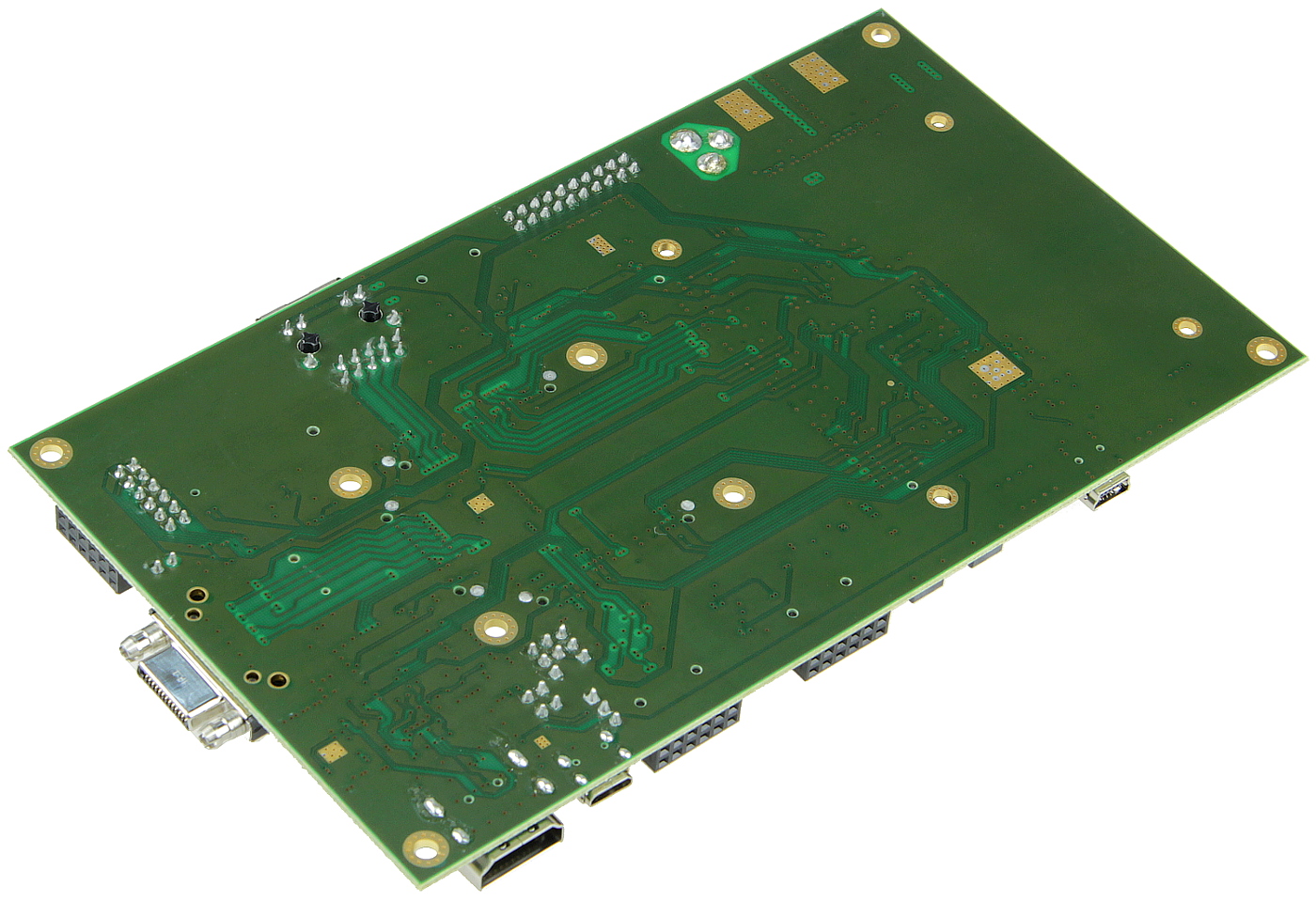

Trenz Electronic 7シリーズ用キャリアボード

Trenz Electronic TE0701キャリアボードは、モジュールのB2Bコネクタピンをアクセス可能なコネクタに公開し、TE 4 x 5 SoMをテストおよび評価するための幅広いオンボードコンポーネントを提供する、4 x 5 SoMのベースボードです。ページ「4 x 5 cmキャリア"を使用して、TE0701キャリアボードがサポートするSoMに関する情報を取得します。 。

特徴

  • Trenz 4 x 5モジュールソケット（Samtecコネクターx 3）
  • RJ45 GbEイーサネット
  • MicroUSBコネクタ（デバイス、ホスト、またはOTGモード）
  • SDカードコネクタ-Zynq SDIO0ブータブルSDポート
  • PmodコネクタA、3。3V
    • 6ピンはSDカードピンに多重化できます（TE0720を使用する場合はMIO1バンク）
    • Carrier Controller CPLDに接続された2つのピン
  • PmodコネクタB、3。3V
    • TE0720を使用する場合、8 PS MIO0ピンにマッピングされます（zedboardと同じマッピング）
    • Carrier Controller CPLDにも接続されている6ピン
  • シングル12V電源
  • ローカル電源向けの高性能Enpirion DCDCコンバーター
  • VITA57。1準拠のFMC LPCコネクタ
    • デジタルでプログラム可能なFMC VADJ電源
  • キャリアコントローラCPLD
    • ブロックRAM、フラッシュ、PLLを備えた1200マクロセルCPLD
    • さまざまな機能にマッピング可能な8つのユーザーLED
    • さまざまな機能にマッピング可能な2つのユーザープッシュボタン
    • FMC VADJ DCDCレギュレーターのVIDおよびEN制御
  • USB JTAGインターフェイス
    • ミニUSBコネクタ
    • ザイリンクスツールとの互換性：Impact、Chipscope、XMD、Vivado/SDKなど。
    • ZYNQ SRSTコントロールを含むOpenOCDデバッガーとの互換性
    • FT2232H USBチップに基づく
    • チャネルAはモジュール（ZYNQ PS）リセットを切り替えることができます
    • チャネルBはUSB UART
        として使用できます
      •  Carrier ControllerはRXD/TXD信号を再ルーティングできます
    • JTAGポートは（Carrier Controllerによって）に接続できます
      • 4x5モジュールJTAG（FPGA + ARMはZynqでチェーン）
      • チェーン内の4x5モジュールJTAGおよびFMC JTAG
      • FMC JTAGのみ
      • Zynq ARM PS JTAGポート（TE0720のEMIO多重化経由）
      • オフボード用の6ピンヘッダー
      • オフボード用のPmodコネクタB

納品物

4 x 5 cm標準フットプリントのみのTrenz Electronicモジュール用TE0701-06キャリアボードx 1

追加情報


リンク

製品名価格
TE0701-0642,800カートに入れる
