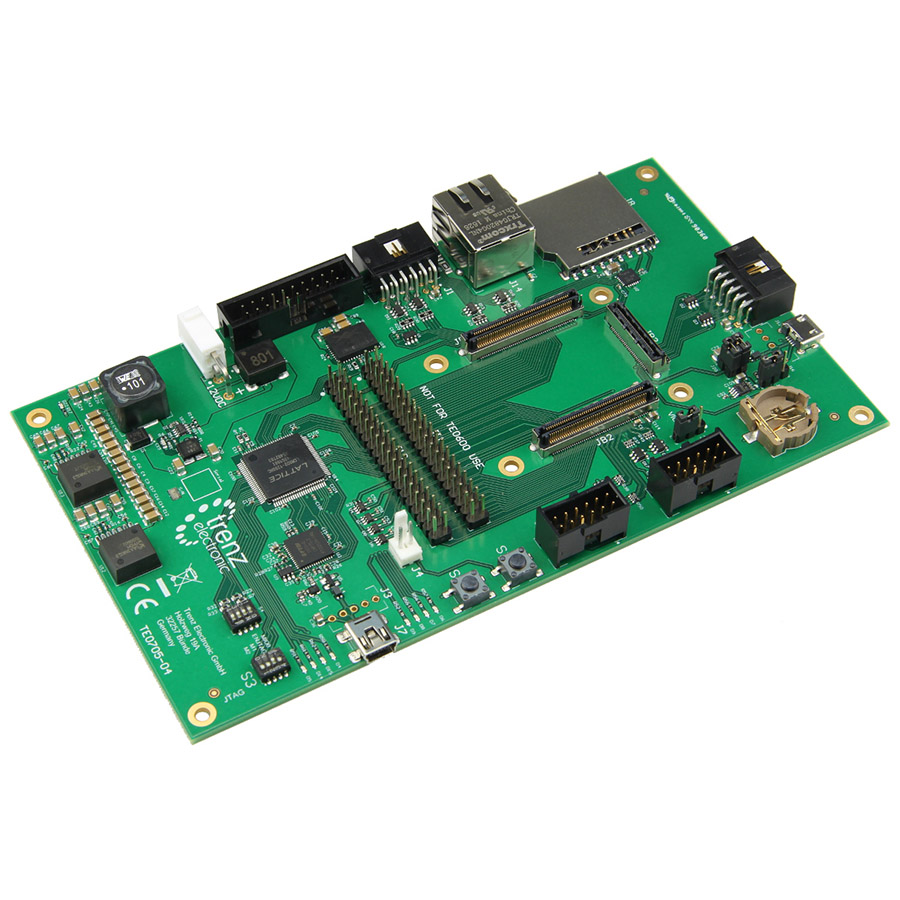

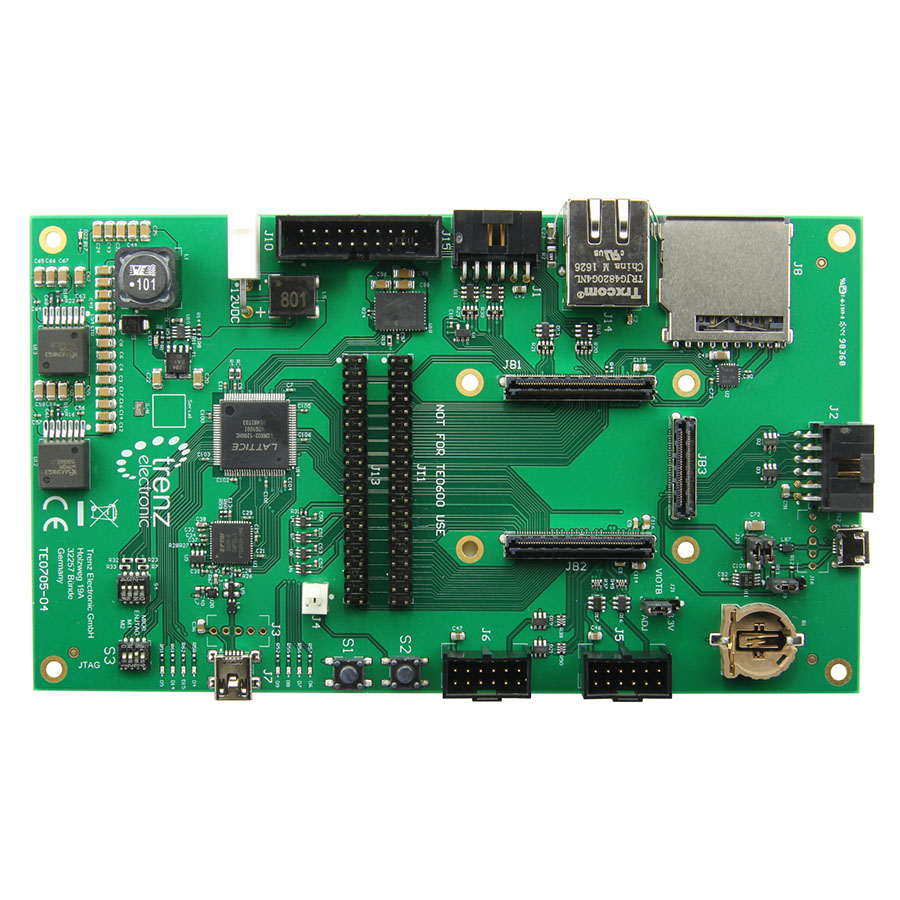

TE0705-TE0701に基づく簡易キャリアボード

ベースボードTE0705はTE0701からの「ダウングレード」バージョンであり、4 x 5 cmの標準フットプリントでTrenz Electronic TE07xxシリーズへの低コストの接続と拡張を提供します。機能の変更は可能な限り少ない（削除された機能を除く）。サポートされる機能範囲：Wiki Trenz Electronic 4 x 5 cmキャリアボード

通知

Do FTDIプログラミングツールを使用してFT2232H EEPROMにアクセスしないと、通常は見えないユーザーEEPROMの内容が消去され、保存されているザイリンクスJTAGライセンスが無効になります。 このライセンスがないと、ザイリンクスツールを使用してオンボードJTAGにアクセスできなくなります。 FTDI Webサイトのソフトウェアツールは、ユーザーのEEPROMコンテンツを消去する前に警告や確認を求めません。

特徴

• Trenz 4 x 5モジュールソケット（Samtecコネクタ3個）
• RJ45 GbEイーサネット
• MicroUSBコネクタ（デバイス、ホスト、またはOTGモード）
• SDカードコネクタ
• ローカル電源用の高性能DCDCコンバーター
• キャリアコントローラーLattice MachXO2 CPLD
  • ブロックRAM、フラッシュ、PLLを備えた1200マクロセルCPLD
  • さまざまな機能にマッピング可能な8つのユーザーLED
  • さまざまな機能にマッピング可能な2つのユーザープッシュボタン
  • 80個のI/O
• USB JTAGインターフェイス
  • ミニUSBコネクタ
  • ザイリンクスツールとの互換性
  • FT2232H USBチップに基づく

納品物

• 4 x 5 cmフットプリントのTrenz Electronicモジュール用1 x TE0705-04キャリアボード
• 1 x Mini-Fit JR JR Receptacle 2Pol。
• 4 x Mini-Fit＆reg;メス圧着端子18-24 AWG

TE0715-xx-30-xxで使用します。ジャンパーJ21を「VADJ」の位置に移動して、I/O電圧を3Vの許容値に変更する必要があります。最初にTE0705でCPLDを更新する必要があります。

追加情報

• メーカー品番: TE0705-04
• Trenz Electronic Carrierboard TE0705 Wiki
• サポートフォーラム
