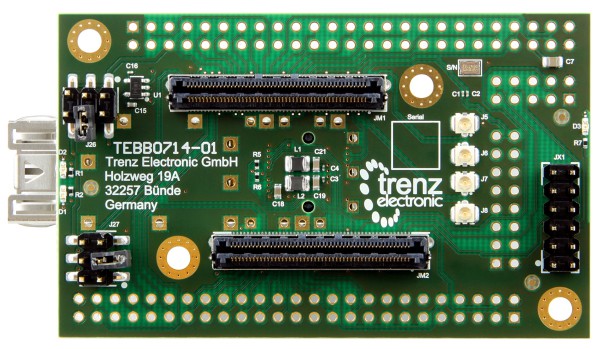

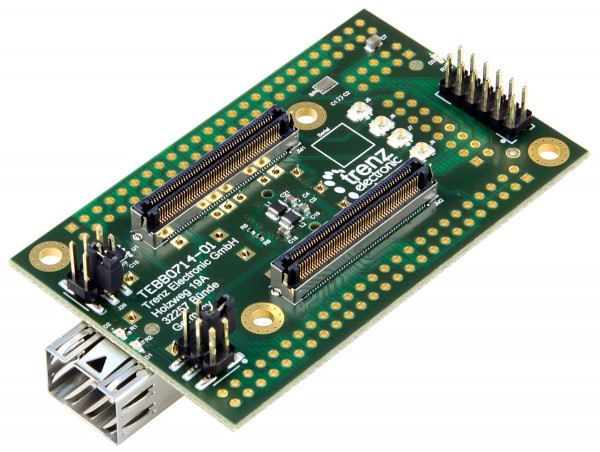

Trenz Electronic TEBB0714は、特にTE0714モジュールのマルチギガビットトランシーバーユニット用のテストおよび評価用のベースボードです。このベースボードは、ピンヘッダー用のスルーホールパッドも備えており、PL I/Oバンクピン、さらに搭載されたTE 4 x 3 SoMにアクセスできます。

特徴

• Trenz TE0714モジュールソケット（Samtec 100ピンLSHMシリーズコネクタx 2）
• XMOD/JTAG基準電圧を選択するための6ピンヘッダー
• 1ピンヘッダー16極 （JTAG、MGT-CLK、ブートモード、XADC、I/O）
• 1ピンヘッダー10極 （I/O）
• SFPコネクタ（1 MGTレーン、プラグイン可能な拡張スモールフォームファクター、最大10 Gbit/sのデータ転送速度をサポート）
• Hirose Ultra Small SMT同軸コネクタ4個、最大6 Gbit/sのデータ転送速度をサポート
• 2ピンヘッダー50極 （FPGAバンクI/Oと電源）
• FPGAバンク電源用の1つのピンヘッダーVCCIO34（1。8 VOUT、2。5 V、3。3 VOUT）
• FPGA Bank Power V_CFG用の1つのピンヘッダー（1。8 VOUT、2。5 V、3。3 VOUT）
• VCCIO34電源選択用の1つのピンヘッダー
• 1つのLDO電圧レギュレータ3。3 Vから2。5 V
• SoMのIOピンにルーティングされる2つのユーザーLED（赤/緑）
• モジュールのFPGAからの「DONEのプログラミング」信号を示す1つのLED D3（赤）
• LVDSペアとして使用可能なSoMのIOバンクピンにアクセスするためのオプションのピンヘッダー用のはんだ付けパッドJ17およびJ20
• SoMのさらなるインターフェースおよびIOにアクセスするためのオプションのピンヘッダー用のはんだ付けパッドJ3およびJ4

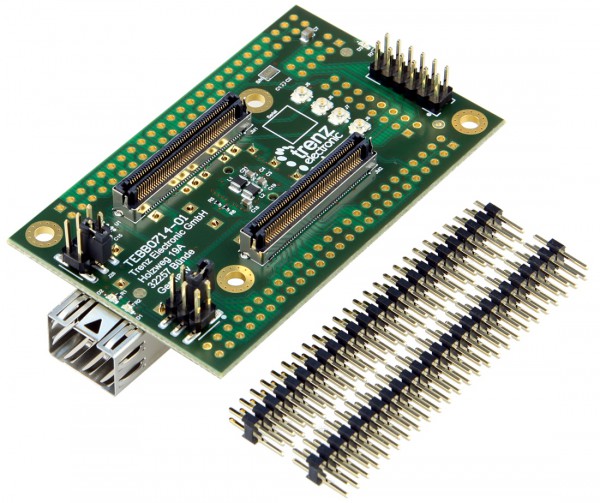

納品物

• 1 x TEBB0714-01キャリアボード
• 2 xピンヘッダー、ストレート、ダブルロー、50ピン

追加情報
