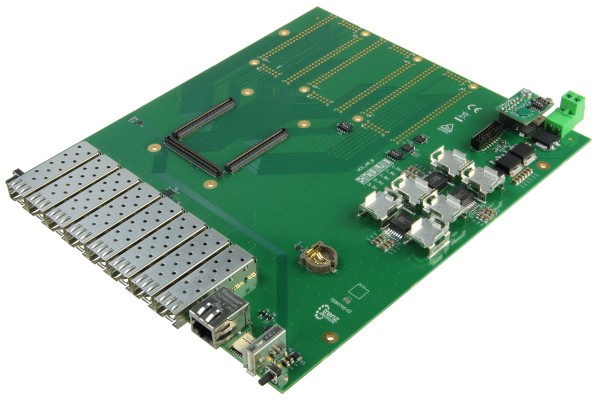

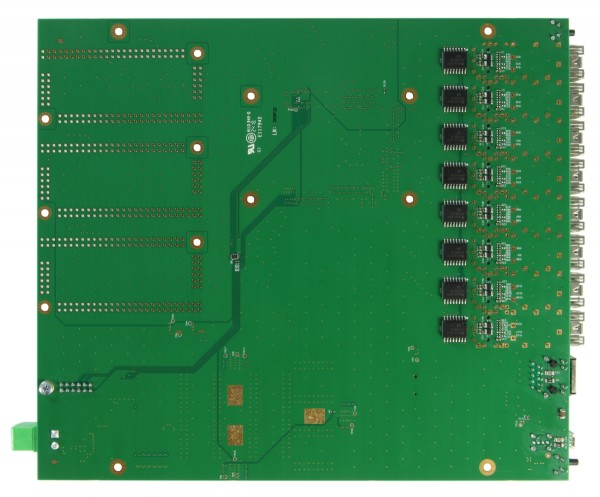

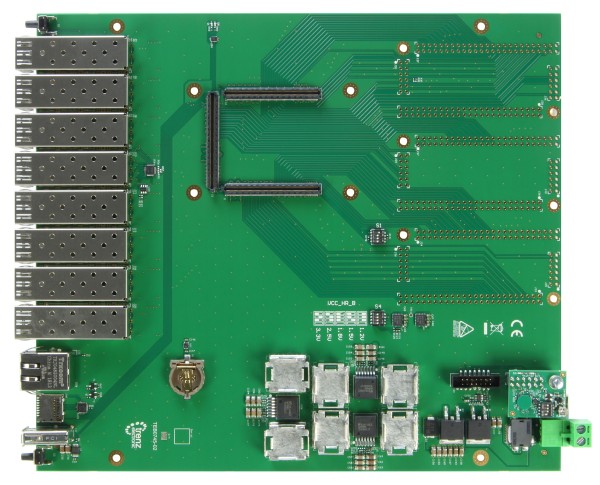

キャリアボードTEB0745は、Trenz ElectronicモジュールTE0745を使用するために特別に設計および開発されました。 詳細については、ダウンロードエリアをご覧ください。

特徴

• フォームファクター20 cm x 23。1センチ
• Trenz TE0745モジュールソケット（3 x Samtecコネクタ）
• ARKZ950/2接続端子を介した24 V電源
• 1 x EMIネットワークフィルター
• ヘッドシンク付き3 x可変降圧レギュレータモジュール（VDRM）
• 2 x同期降圧レギュレータ
• 1 x XMOD（TE0790）ピンヘッダー（JTAG/UART）
• 1 x TE0790 XMOD FTDI JTAGアダプター-ザイリンクス互換（組み立て済み）
• 1 xピンヘッダー（JTAG）
• 1 x microSDコネクター
• 1 x RJ45イーサネットコネクタ
• 1 x USBホストコネクタ
• 8 x SFPコネクタ
• 6 xピンヘッダー50極 （FPGAバンクI/Oと電源）
• 6 xピンヘッダー12極 （FPGAバンクI/Oと電源）
• 1 xバッテリーホルダー
• 2 x DIPスイッチアレイ（VCC_HR_B/Modi）
• 2 xボタン（ユーザー/リセット）
• 2 x LED（緑）

納品物

• TE0745用TEB0745-02キャリアボードx 1
• 1 x TE0790 XMOD FTDI JTAGアダプター-ザイリンクス互換（組み立て済み）

追加情報

• メーカー品番: TEB0745-02
