Trenz Electronic TE0782のキャリアボード。 TE0783およびTE0784 SoC

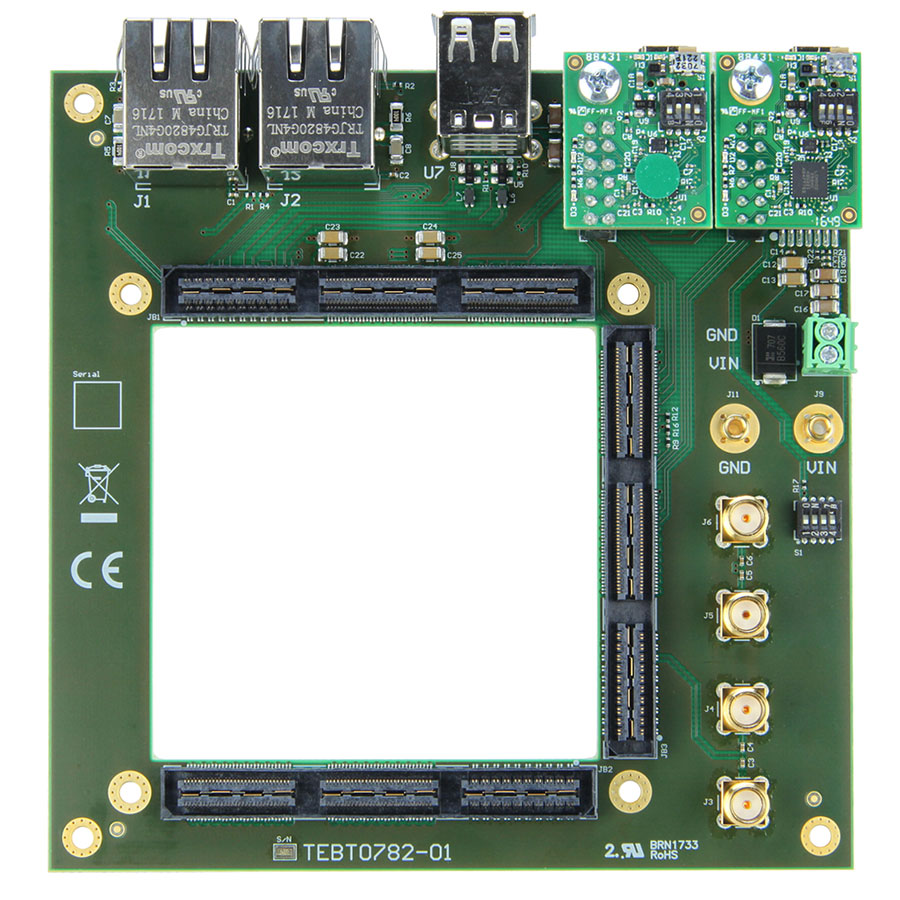

TE0782、TE0783、およびTE0784 SoCのキャリアボード。 単純なI/Oテストのために、ほとんどのボード間IOピンがループバックされています。 モジュール底面は測定のためにアクセス可能です。

特徴

• TE0782と互換性のある3 x Samtec ASP-122953-01 160ピンスタッキング
• 2 mm MC LB2-Aはんだ付けおよびTE1。5/2-3。電源用5Hプラグコネクタ（12 V入力）
• MGT用の4つのSMAコネクタ（1xTX 1xRX）
• XMOD用の2 x 12ピンヘッダー
• モジュールCPLDアクセス用の1 x DIPスイッチ
• 2 x RJ45コネクタ
• 1 x USB Aコネクタ（2スタック）
• 2つのXMOD FTDI JTAGアダプター、TE0790およびTE0790-xxL（ザイリンクスツールとの互換性/非依存性）でアセンブル
• 5 Vおよび3用の電源レギュレーター。3 V
• サイズ115 x 115 mm
• 2つの事前組み立て済みTE0790 XMOD FTDI JTAGアダプター

納品物

• Trenz Electronic TE0782、TE0783、およびTE0784 SoC用の1 xキャリアボード

追加情報

• メーカー品番: TEBT0782-01
• Trenz Electronic TEBT0782 Wiki
• サポートフォーラム
