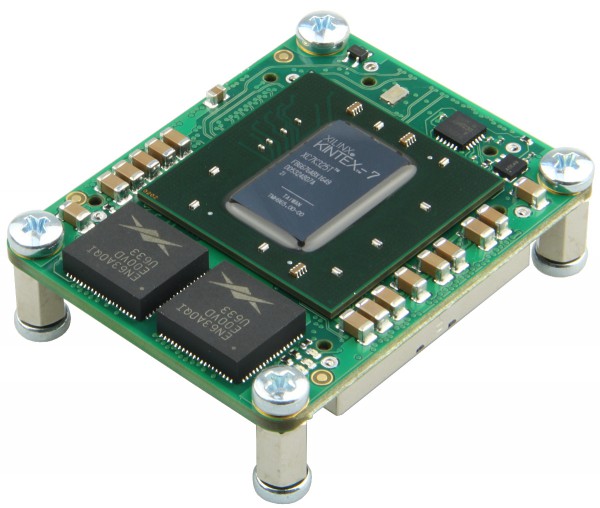

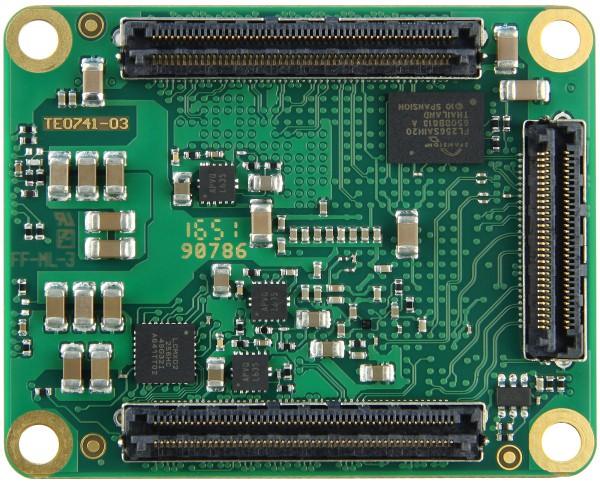

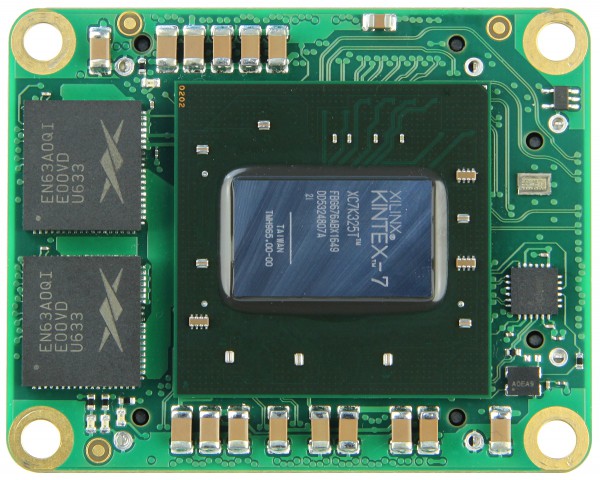

TE0741-03-325-2IF

Xilinx Kintex-7 XC7K325T-2IFを搭載したFPGAモジュール。 4 x 5 cmの標準フットプリント

Trenz Electronic TE0741-03-325-2IFは、ザイリンクスKintex-7 325T FPGA、8 MGT（マルチギガビットトランシーバー）、および構成と操作用の32Mバイトフラッシュメモリ、および強力なスイッチモード電源を統合した産業用FPGAモジュールです。すべてのオンボード電圧。 堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。これらはすべて、最も競争力のある価格で、クレジットカードよりも小さな小さな設置面積で実現します。 4 x 5 cmのフォームファクターのモジュールは、相互に完全に機械的および電気的に互換性があります。すべての部品は、少なくとも-40°C〜+ 85°Cの工業用温度範囲です。 モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。 オプションについてはお問い合わせください。

特徴

  • ザイリンクスKintex-7 FPGA XC7K325T-2FBG676I
  • 256 MBit（32MByte）Quad-SPI Flashメモリ（構成および操作用）からアクセス可能：
    • FPGA
    • JTAGポート（SPI間接）
  • 8 MGT（マルチギガビットトランシーバー）
  • FPGA構成：
    • JTAG（B2Bコネクタ）
    • SPIフラッシュメモリ
  • シャットダウン制御を備えた25 MHzの低ジッター発振器
  • プログラマブルクワッドクロックジェネレーター（Silicon Labs Si5338）
  • オンボードの高効率DC-DCコンバーター
    • 制御イネーブル付きのMGT電圧レギュレータ
    • コア電圧レギュレータ：20 A（負荷分散を備えたEnpirion DC/DCレギュレータx 2）
    • 供給電圧：いずれか3。3 Vまたは3。3 Vおよび5 V
  • 2 x 100ピンおよび1 x 60ピンのかみそりビーム高速雌雄同体ターミナル/ソケットストリップ（標準4 mm）を備えたプラグオンモジュール
  • B2Bストリップで最大144（70Tの場合94）のシングルエンドFPGA I/Oピンが利用可能
  • 2個のユーザーLED、1個完了 FPGAピンLED
  • AESビットストリーム暗号化
  • 信号の完全性を確保するために電源ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0741-03-325-2IF Trenz電子マイクロモジュール4 x 5 cm
  • 8 xネジ
  • 4 xボルト

追加情報


リンク

製品名価格
TE0741-03-325-2IF116,800カートに入れる
