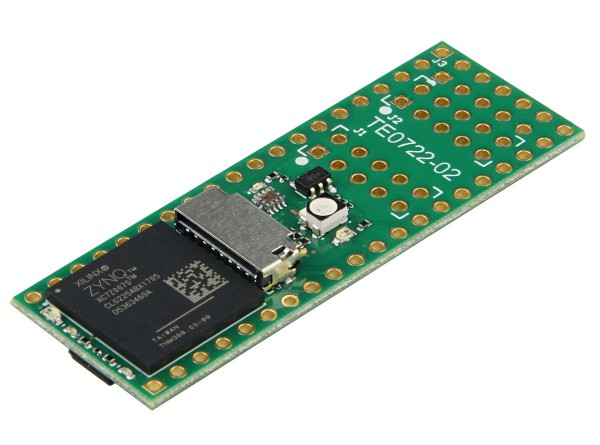

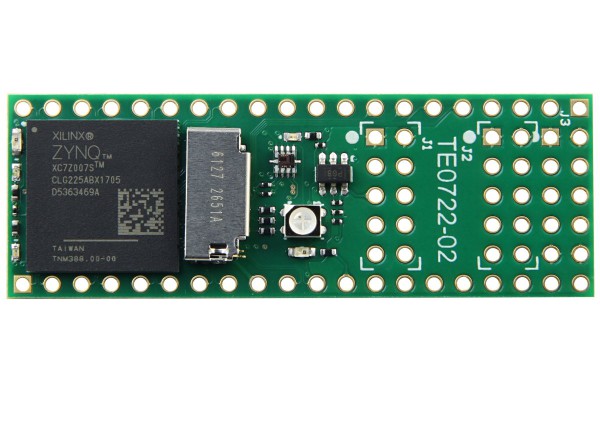

DIPFORTy1「ソフトプロペラ」 AMD Zynq™ 7007S-1C を搭載。 16MByteフラッシュ

この商品は割引価格で提供されています。在庫限りです。この製品の前身は です。すべての変更は製品変更通知 (PCN)に記載されています。DIPFORTy1「ソフト プロペラ」は、AMD/Xilinx Zynq™ をベースにしています。 7000S は、FPGA と、プロペラとなるのに十分な論理ゲートを備えたシングルコア ARM A9+ プロセッサを含むシステム オン チップです。このボードには構成に使用される 16MByte のフラッシュもあり、すべてが Propeller 互換の DIP 40 ピン配置に適合します。 DIPFORTy1「Soft-Propeller」は、Zynq™ の中で最も低コストです。これまでに作成されたベースのモジュールであり、既存のベースとプロジェクト ボードを使用できる最初の ZYNQ モジュールです (Parallax Propeller チップ互換性)。これらすべてをコンパクトな 1.8 x 5.1 cm のフォーム ファクタに収め、最も競争力のある価格で提供します。このデバイスにはシングルコア ARM Cortex-A9 プロセッサが搭載されており、スケーラブルな Zynq™ への最も低コストのエントリ ポイントとなります。 7000 プラットフォーム。すべての部品は少なくとも商用温度範囲 0°C ～ +70°C です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• AMD/ザイリンクス Zynq™ 7: XC7Z007S-1CLG225C
  • 16MByte SPI フラッシュ (プライマリ ブート)
  • 33.333 MHz クロック (MEMS 発振器)
  • シングルコア ARM A9+
• DIP40 フォームファクタ
  • ソケットピンまたはピンヘッダー用の 2 x 20 穴
  • サイズ：18×51mm
• ユーザーがアクセス可能な PL I/O の合計: 46 (+3 入力のみ)
  • DIP40 ヘッダー ピン: 34 I/O
  • XMOD J1: 6 I/O
  • XMOD J2: JTAG + 2 I/O (または 3 入力 + 2 I/O)
  • XMOD J3: 4 I/O
• 3.3V単電源
• RGB LED (PL I/O接続)
• 「完了」LED (極性反転)
• ユーザー LED (ARM CPU MIO GPIO)
• MicroSD カード ソケット (MIO、ZYNQ セカンダリ ブート メディア)
• Sil1143 近接および周囲光センサー

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

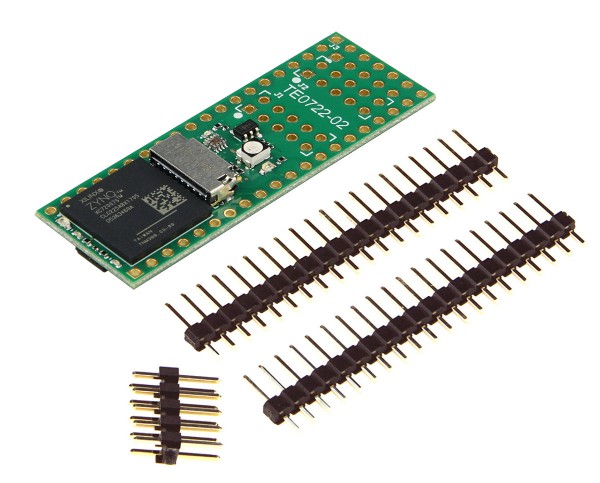

納品物

• 1 x TE0722-02-07S-1C Xinx Zynq&trade を搭載した Trenz 電子モジュールXC7Z007S
• 1 x ピンヘッダー、2 列、10 ピン、ストレート
• 2 x ピンヘッダー、1 列、20 ピン、ストレート

追加情報

• メーカー品番: TE0722-02-07S-1C
• トレンズエレクトロニック TE0722 Wiki
