EDDP モーター制御キット (モーターとアンプ付き)電源

この製品の前身は TEC0053-03-K1です。すべての変更は製品変更通知 (PCN)に記載されています。このキットは、必要なソフトウェアおよびハードウェア コンポーネントをすべて提供することで、3 相モーター制御アプリケーションの開発と評価を可能にします。このキットの主なハードウェア コンポーネントは、モーター ドライバー ボードとして Trenz Electronic GmbH の TEC0053、Digilent Inc. の Arty Z7-10 です。リファレンス コントローラー ボードとして、Anaheim Automation の BLDC モーターをリファレンス モーターとして使用します。主なソフトウェア コンポーネントは、Vivado SDSoC で実装されたフィールド コントロール アルゴリズムと Web UI です。ソフトウェアは、trenz.org/EDDP からダウンロードする必要があります。 /。

特徴

• 三相モーター制御アプリケーションの開発と評価
• ザイリンクス FPGA が提供するスピードと柔軟性
• ARM プロセッサ上で動作する Linux オペレーティング システムによるインターネット対応
• Vivado SDSoC を使用したフィールド制御アルゴリズムの実装
• 利用可能なモーター制御モードは、速度制御とステーター電流制御で構成されます。
• インターネット経由でモーターを制御するための Web UI とネットワーク API
• 最大 48V および 30A の主供給電流の電源オプション

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

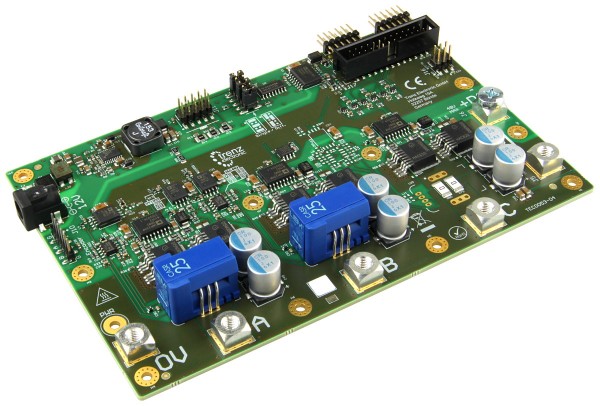

• 1×TEC0053-04 EDPSパワーステージ

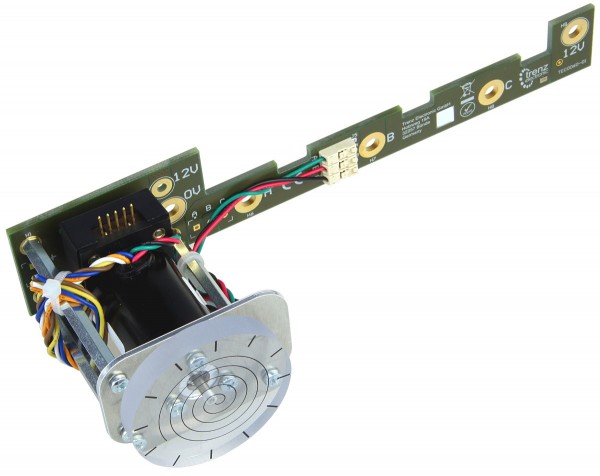

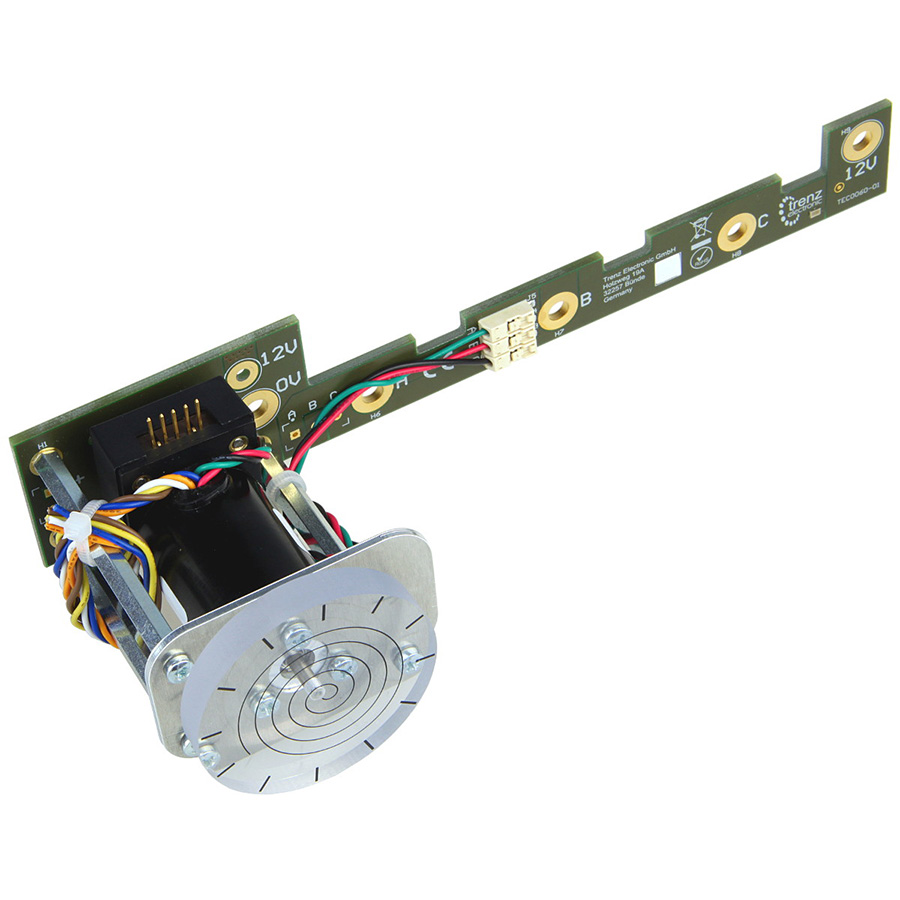

• 1×EDPS用TEC0060-01モーターコネクタボード
• 1 x Arty Z7: リファレンス コントローラー ボードとしてのメーカーおよび愛好家向けの APSoC Zynq-7000 開発ボード
• 1 x BLDC モーター (基準モーターとして)
• 1 x Pmod ケーブルキット 6 ピン、長さ ~ 15 cm (6 インチ)
• 2 x 電源、ケーブル付き 12 V/3 A
• 電源 12V 用の 2 x アダプター セット (ヨーロッパ、英国、米国、オーストラリア用のアダプター)
• 1 x ヒューズ 58V 30A スローボルトマウント
• 1×TEC0053 - 保護カバー
• Arty Z7-10 のモーター制御デモを含む 8 GB クラス 4 microSDHC カード 1 枚
• ボルトM3 20mm 4本
• 8×ネジM3×6

追加情報

• メーカー品番: TEC0053-04-K1
• EDDP キット クイック スタート ガイド
• EDDP ユーザーマニュアル
• サポートフォーラム
