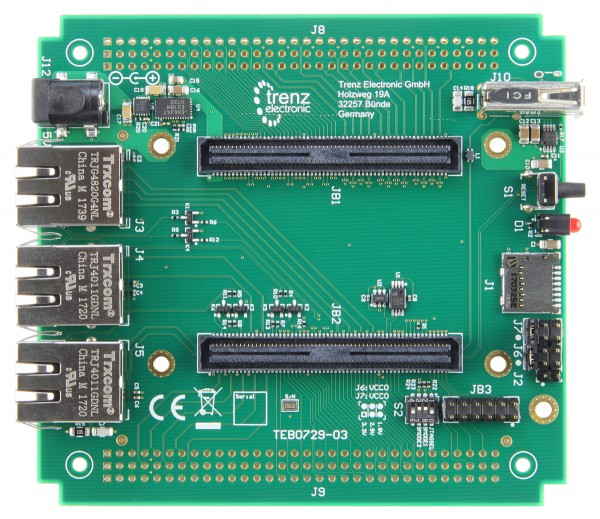

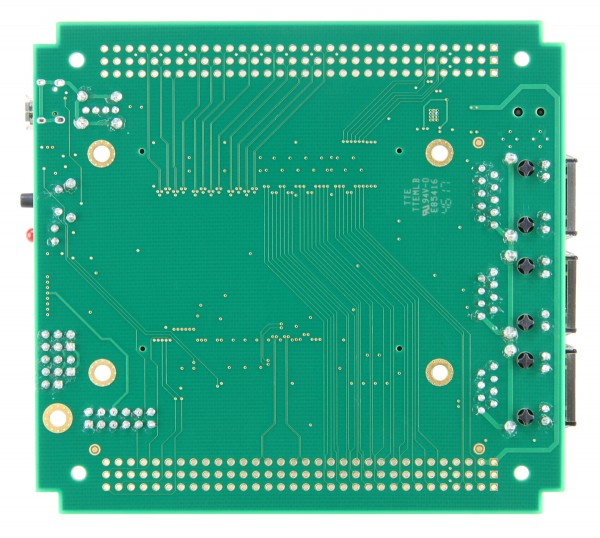

Trenz Electronic TEB0729キャリアボードは、Trenz ElectronicモジュールTE0729を使用するために特に設計および開発されました。 TE0729シリーズのTrenz Electronicマイクロモジュールへの低コストの接続と拡張を提供します。

特徴

• 5 V電源用のバレルジャック
• 2個の統合LEDを備えた2 x RJ45 10/100-BaseTイーサネットMagJack
• 2個の統合LEDを備えた1 x RJ45ギガビットイーサネットMagJack。
• SoMのI＆Cインターフェイスに接続された2つの構成EEPROM
• TE0790 USB 2を接続するためのXMOD互換ヘッダー。0アダプタボード
• XMODヘッダーを介したJTAGおよびUARTインターフェイス
• MicroSDカードソケット、システムの起動に使用可能
• USB 2。0ソケット
• SoM構成用の4ビットDIPスイッチ（SoMのJTAGアクセスおよびブートモード）
• SoMのPL-IOバンクピンにアクセスするためのLVDSペアとして使用可能なVG96コネクタはんだ付けパッドJ8
• SoMのさらなるインターフェースとIOにアクセスするためのVG96コネクタはんだ付けパッドJ9
• 1 xユーザーLED（赤）
• SoMにルーティングされた1 xユーザープッシュボタン（標準構成でリセット機能）
• PL-IO-bankのVCCIOをジャンパーで設定するピンヘッダー

納品物

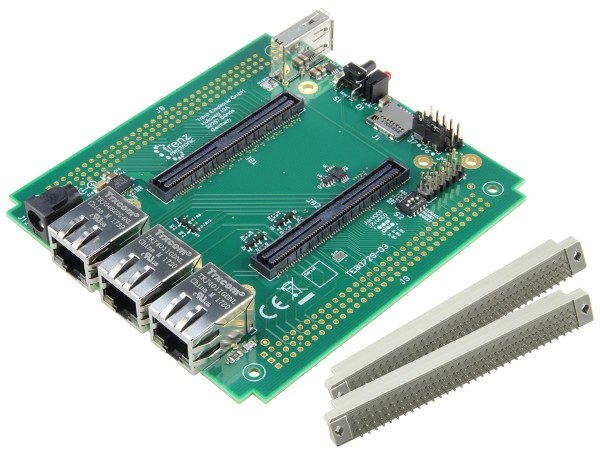

• TE0729用TEB0729-03Aキャリアボードx 1
• 2 x VG96ソケットコネクタ垂直

追加情報

• メーカー品番: TEB0729-03A
• Trenz Electronic TEB0729 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
