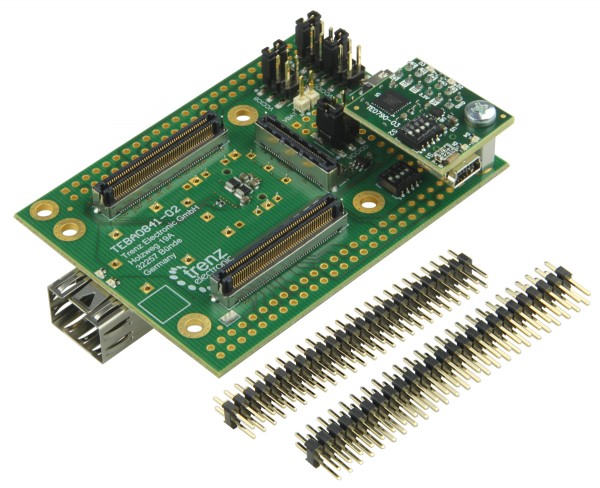

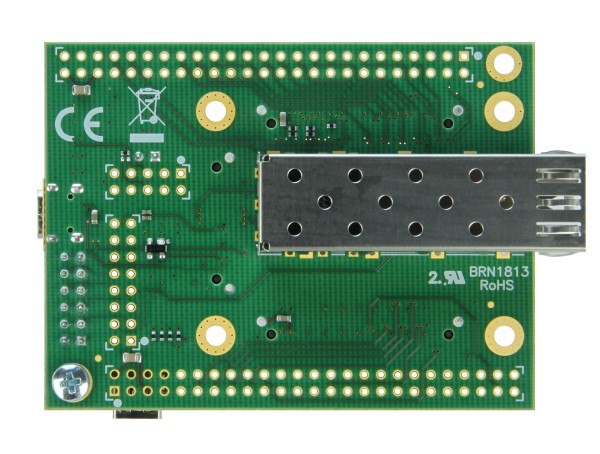

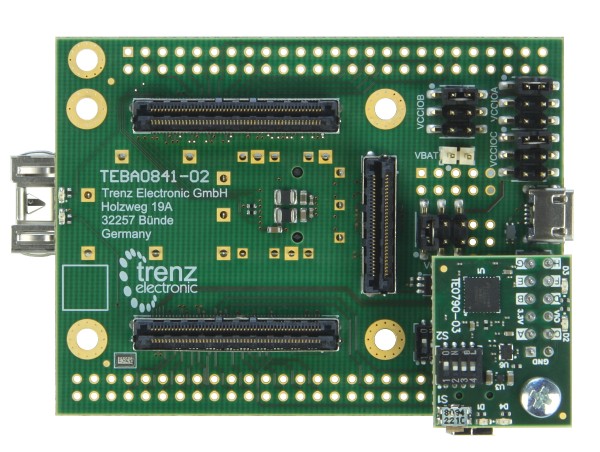

Trenz Electronic TEBA0841は、TE0841およびTE0741モジュールのテスト、評価、開発を目的とした低コストのキャリアボードです。 このベースボードはモジュールTE0841およびTE0741専用ですが、他のTrenz Electronic 4 x 5 cm SoMとの互換性もあります。 キャリアボードには、1つのSFPコネクタ、1つのMicro USB2 Bコネクタ、2つの2x25ピンヘッダー、1つのXMODヘッダーがあり、FPGAモジュールのI/Oおよびインターフェイスにアクセスできます。 FPGAモジュールのマルチギガビットトランシーバーユニットをテストおよび評価するために、キャリアボード上の6つのMGTレーンがB2Bコネクタ上のループバック回路に配線されています。サポートされる機能範囲：Wiki Trenz Electronic 4 x 5 cmキャリアボード

特徴

• Trenz 4 x 5モジュールソケット（Samtec LSHMシリーズコネクタx 3）
• 1 x XMOD（TE0790）ピンヘッダー
• 1 x TE0790 XMOD FTDI JTAGアダプター-ザイリンクス互換（組み立て済み）このアダプターは、基本的なボード+モジュールの供給には適していません。電源を個別に接続する必要があります。
• 1 x 16ピンヘッダー（JTAG、MGT-CLK、ブートモード、RST、I/O）
• 1 x 10ピンヘッダー（SD I/O）
• 2 x 50ピンヘッダー（FPGAバンクI/Oおよび電源）
• 1 x SFPコネクタ
• 1 x MicroUSB
• FPGAバンク電源VCCIOA用の1 xピンヘッダー（M1。8VOUT、2。5 V、3。3VOUT）
• FPGA Bank Power VCCIOB用の1 xピンヘッダー（M1。8VOUT、2。5 V、3。3VOUT）
• FPGA Bank Power VCCIOC用の1 xピンヘッダー（M1。8VOUT、2。5 V、3。3VOUT）
• FPGA Bank Power VCCIOD用の1 xピンヘッダー（M1。8VOUT、2。5 V、3。3VOUT）
• VBAT用1 xピンヘッダー（バッテリー接続）
• 1 x LDO電圧レギュレータ3。3 Vから2。5 V
• 1 x dip-switch（ブートモード、EN1、MODE、NOSEQ）
• 2 xユーザーLED（赤/緑）

納品物

• 1 x TEBA0841-02キャリアボード
• 1 x TE0790 XMOD FTDI JTAGアダプター-ザイリンクス互換（組み立て済み）このアダプターは、基本的なボード+モジュールの供給には適していません。電源を個別に接続する必要があります。
• 2 xピンヘッダー、ストレート、ダブルロー、50ピン
• 4 xジャンパー

追加情報

• メーカー品番: TEBA0841-02
• Trenz Electronic TEBA0841 Wiki
• サポートフォーラム
