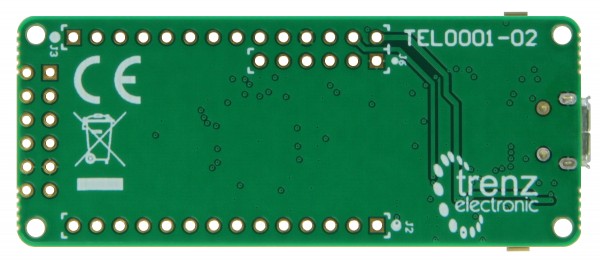

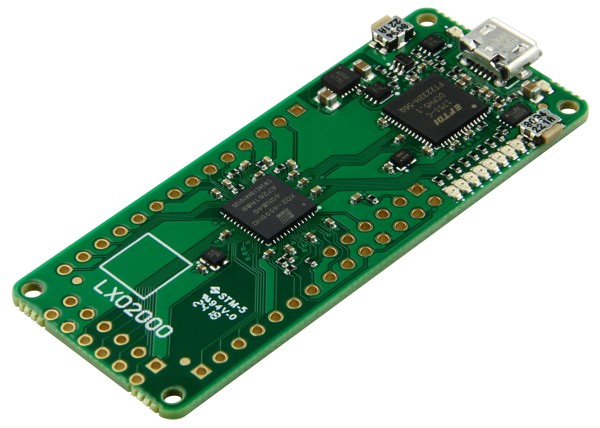

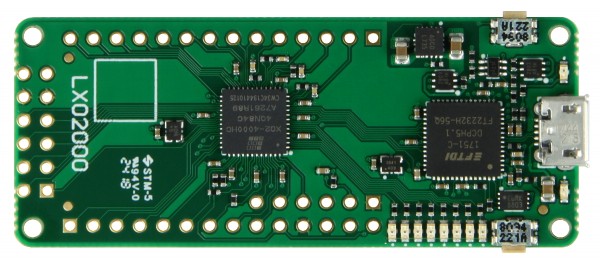

Lattice XO2-4000を搭載したLXO2000;オンボードUSB/JTAG; 2。5 x 6。15センチ

TEL0001 "LXO2000"は、Lattice XO2-4000とオンボードUSB/JTAGを統合した低コストFPGAモジュールです。Arduino MKR標準と互換性があります。

REV01からREV02への変更

1）LIS3DHを削除（U7）2）MEMSクロックオシレーターを変更（U6）12 MHz>100 MHz3）RCネットワークを追加4）コネクターJ45を削除）FTDIとFPGA間の接続を追加

特徴

• ラティスLCMXO2-4000HC-4QN84C FPGA
• フォームファクター2.5 x 6.15 cm
• オンボードUSB/JTAG
• オンボードUSB /シリアル
• 合計I/O
  • MKRヘッダーの22 I/O
  • オプションのPmodヘッダー（8 I/O）
• 2つのプッシュボタン
• 8個のLED
• 100 MHz MEMSオシレーター
• 電源：ピンヘッダーからUSBまたは5 V

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• Lattice XO2-4000を備えた1 x TE0001-02 FPGAモジュール

追加情報

• 製造業者の注文番号：TEL0001-02
• Trenz Electronic TEL0001 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
