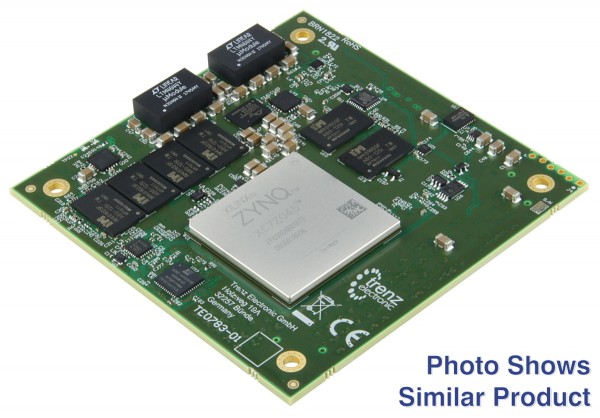

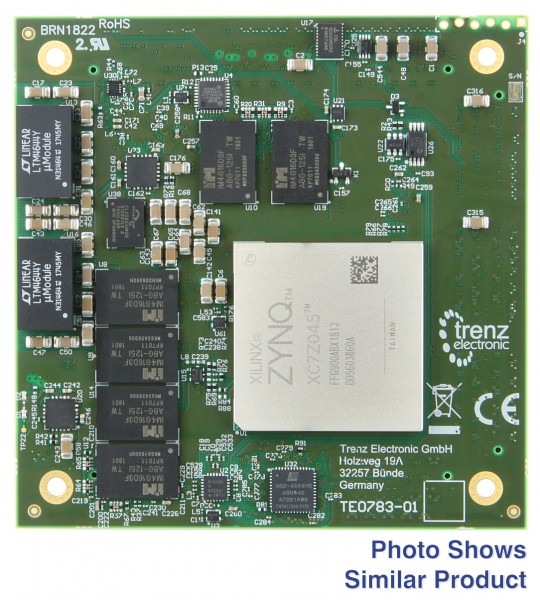

TE0783-02-100-2I

ザイリンクスZynq Z-7100を使用した高性能SoM。 PSとPLの両方のメモリ

Trenz Electronic TE0783-02-100-2Iは、PSに接続された1GバイトRAM（32ビット幅DDR3）を備えたザイリンクスZynq-7000 SoC（XC7Z035、XC7Z045またはXC7Z100）に基づく高性能、産業グレードのSoM（システムオンモジュール）です。 PL、4GByte eMMC、16 GTX高性能トランシーバーレーン、構成と動作用の32MByte QSPIフラッシュメモリ、およびすべてのオンボード電圧用の強力なスイッチモード電源に接続された2GByte RAM（64ビット幅DDR3）。堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。 これはすべて8です。5 x 8。最も競争力のある価格で5 cmのフォームファクター。 すべての部品は、少なくとも-40°C〜+ 85°Cの工業用温度範囲です。 モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。 オプションについてはお問い合わせください。この製品は常に在庫があるわけではありませんが、顧客の注文に応じて（オンデマンドで）生産されます。最小数量についてはお問い合わせください。

特徴

  • ザイリンクスZynq XC7Z100-2FFG900I FPGA
  • 衝撃と高い振動に耐える
  • 堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。
  • デュアルARM Cortex-A9 MPCore
    • PSに接続された1GバイトのRAM（32ビット幅のDDR3）
    • PLに接続された2GバイトRAM（64ビット幅DDR3）
    • 32MByte QSPIフラッシュメモリ
    • Hi-Speed USB 2。0 ULPIトランシーバーPHY
    • ギガビット（10/100/1000 Mbps）イーサネットトランシーバーPHY
    • 4GByte eMMC（オプションで最大64GByte）
  • ラティスMachXO2 HC 4000システムコントローラーCPLD
    • B2Bコネクタで40 GPIOを使用可能
  • MACアドレスEEPROM
  • シリアルユーザーEEPROM
  • 温度補正RTC（リアルタイムクロック）
  • GTXトランシーバークロック用のSi5338AプログラマブルクワッドPLLクロックジェネレーター

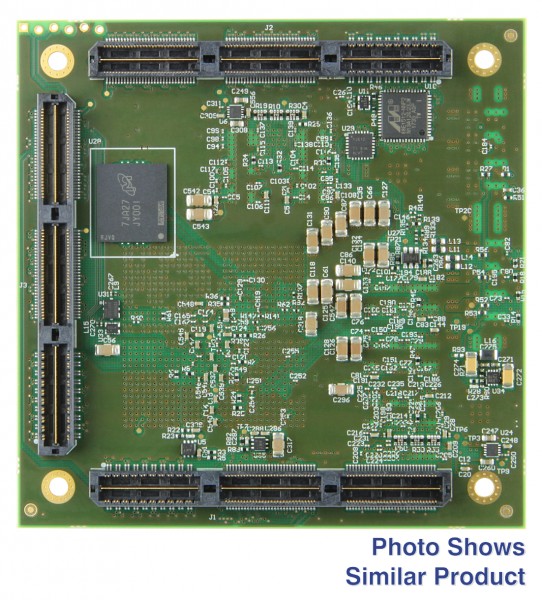

  • 3 x 160ピン高速ストリップ付きプラグオンモジュール
    • 16 GTX高性能トランシーバー
    • 4x GTトランシーバークロック入力
    • 166 FPGA I/O（83 LVDSペア）
  • オンボードの高効率スイッチモードDC-DCコンバーター
  • システムマネジメント
  • eFUSEビットストリーム暗号化
  • AESビットストリーム暗号化
  • 良好なシグナルインテグリティのための均等に広がった電源ピン
  • ユーザーLED
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • Zynq-7000を搭載したモジュール上の1 x TE0783-02-100-2I Trenz電子システム

追加情報


リンク

製品名価格
TE0783-02-100-2I282,800カートに入れる
