Xilinx Automotive Zynq-7020を搭載したSoCマイクロモジュール。 512MByte DDR3L; 6 x 6 cm

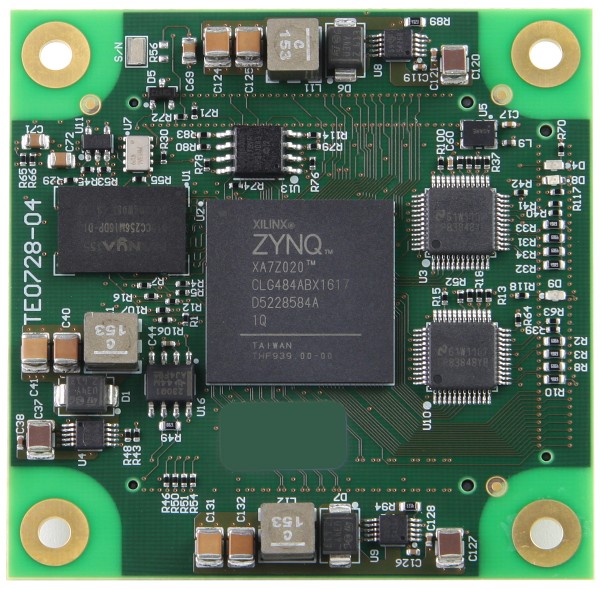

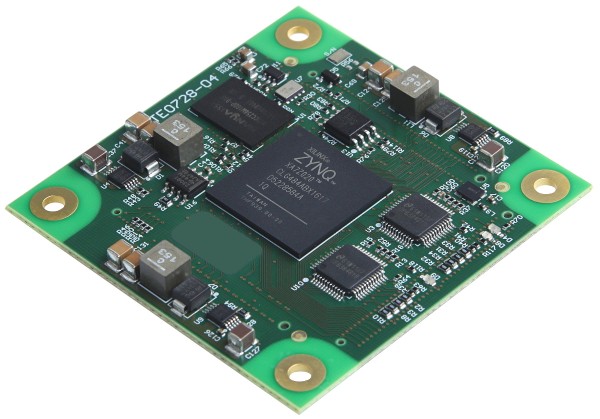

Trenz Electronic TE0728-04-1Qは、ザイリンクスオートモーティブZynq-7020、16ビット幅の512MバイトDDR3L SDRAM、構成と操作用の16Mバイトフラッシュメモリ、2つの100メガビットイーサネットトランシーバー、および強力なスイッチモード電源を統合したSoCモジュールです。すべてのオンボード電圧に対して。 堅牢な高速スタッキングストリップを介して、多数の構成可能なI/Oが提供されます。  完全なモジュール内には、自動車用コンポーネントのみがインストールされます。これらはすべて、最も競争力のある価格で、コンパクトな6 x 6 cmのフォームファクターです。

特徴

• ザイリンクスXA7Z020-1CLG484Q（自動車）
• 衝撃と高い振動に耐える
• 次元：6 x 6 cm
• 温度範囲：自動車
• 2 x ARM Cortex-A9 MPCore
• 2 x 100 MBitイーサネットトランシーバー（PHY）
• 512MByte DDR3L SDRAM、16ビット幅
• 16MByte QSPIフラッシュメモリ（XiPサポート付き）

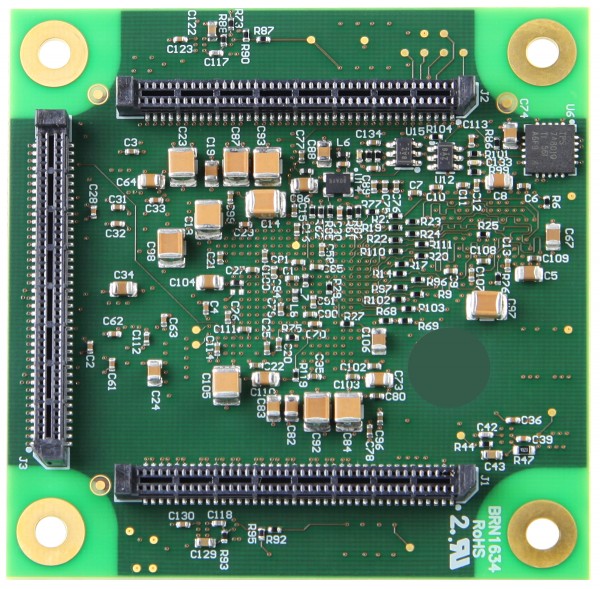

• 3 x 80ピンSamtec Micro Tiger Eye（TM）高速コネクタを備えたプラグオンモジュール
• ボード間コネクタで利用可能な76個のシングルエンドI/O、24個のLVDSペア（48個のI/O）および42個のMIO
• CANトランシーバー（PHY）
• ウォッチドッグ付き12＆thinsp; V電源
• オンボードの高効率DC-DCコンバーター
• システム管理と電源シーケンス
• eFUSEビットストリーム暗号化
• AESビットストリーム暗号化
• 温度補正RTC（リアルタイムクロック）
• 3個のユーザーLED
• 良好なシグナルインテグリティのための均等に広がった電源ピン

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できますお客様の設計によっては、追加の冷却が必要になる場合があります。

納品物

• オートモーティブZynq-7020を備えた1 x TE0728-04-1Q SoCマイクロモジュール

追加情報

• メーカー品番: TE0728-04-1Q
• Trenz Electronic TE0728 Wiki
• サポートフォーラム
