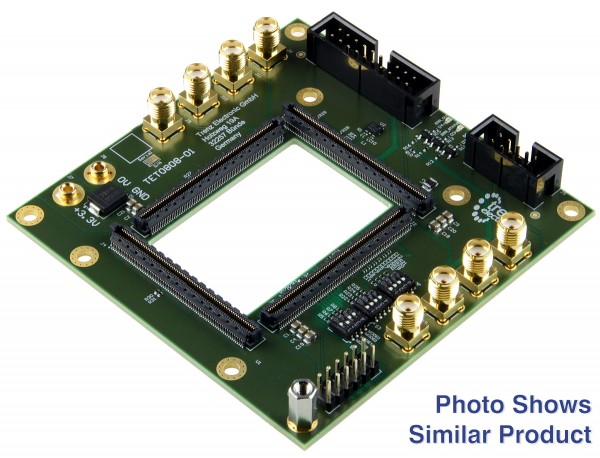

Trenz ElectronicMPSoCモジュールTE0803のテストボード。 TE0807およびTE0808

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTEBT0808-01 です。すべての変更は製品変更通知（PCN）にあります。TEBT0808は、Trenz Electronic MPSoCモジュールTE0803、TE0807、およびTE0808のテストボードです。

特徴

• Trenz ElectronicのTE0803、TE0807、およびTE0808MPSoCモジュールを受け入れます
• シングル3.3V入力
• TE0790 JTAG/UARTアダプターのヘッダー
• 20ピンARMJTAGヘッダー（MIO JTAG 0に接続）
• Silabs ClockBuilderフィールドプログラマー用の10ピンI2Cヘッダー
• 完了、エラー/ステータスLED
• SMAコネクタを備えた1つのPLGT
• SMAコネクタを備えた1つのPSGT
• GTローカルループバック
• PL I/Oループバック
• PS I/Oループバック
• ブートモードスイッチ
• TE0808電源ドメインを制御するための電源制御スイッチ

サポートされているブートモードはSPIとJTAGです。

納品物

• 1 x TEBT0808-02 TE0803、TE0807、およびTE0808用のTrenz電子テストボード

組み立て済みのアクセサリを含む

• ザイリンクスツールと互換性のある1x XMOD FTDI JTAGアダプター（TE0790）

追加情報

• メーカー品番: TEBT0808-02
