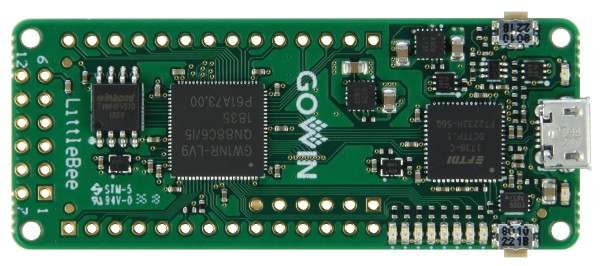

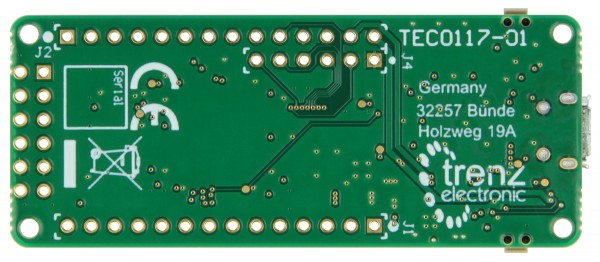

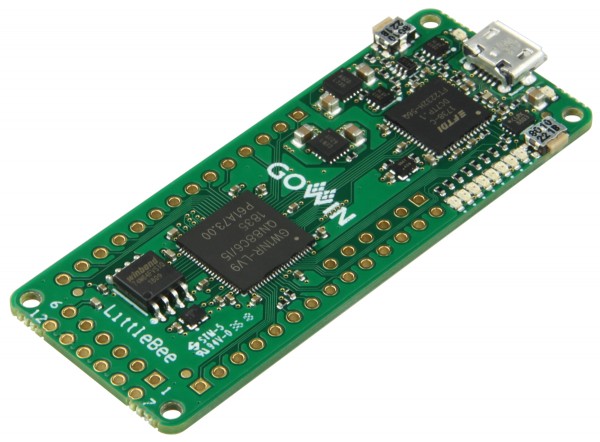

GOWIN LittleBeeおよび8MByte内蔵SDRAMを搭載したFPGAモジュール

TEC0117は、GOWIN LittleBee 1NR9 FPGAと8MByte内部SDRAMおよびユーザーアプリケーション用の8MByte SPIフラッシュを統合した低コストFPGAモジュールです。Arduino MKR標準と互換性があります。

特徴

• GOWIN LittleBee 1NR9 FPGA
  • 8MByteの内部SDRAM
• ユーザーアプリケーション用の8MByte SPIフラッシュ
• JTAGおよびUART over Micro USB2コネクター
• FPGA SoCへのJTAGアクセス用の1 x 6ピンヘッダー
• 8 I/Oを提供する1 x Pmodヘッダー
• 22 x I/Oを提供する2 x 14ピンヘッダー（2.54 mmピッチ）
• 8 xユーザーLED
• 1 xユーザープッシュボタン
• 100 MHzユーザークロック（MEMSオシレーター）
• オンボードの電圧レギュレータを備えた5.0V単一電源
• サイズ：61.5 x 25 mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• GOWIN LittleBee 1NR9を備えた1 x TEC0117-01 FPGAモジュール

追加情報

• メーカーの注文番号：TEC0117-01
