TE0703-4 x 5 cmフォームファクターのTrenz Electronicモジュール用キャリアボード

この製品は、TE0703-05の代替品です。新しい改訂によるすべての変更は、製品変更通知（PCN）に含まれていますTrenz Electronic TE0703キャリアボードは、4 x 5 SoMのベースボードであり、SoMのMIOピンとPS/PLピンをアクセス可能なコネクタに公開し、テストおよびTrenz Electronic 4 x 5 SoMを評価します。サポートされる機能範囲：Wiki Trenz Electronic 4 x 5 cmキャリアボード

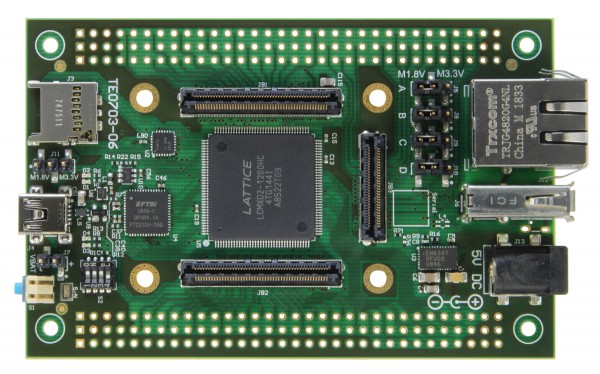

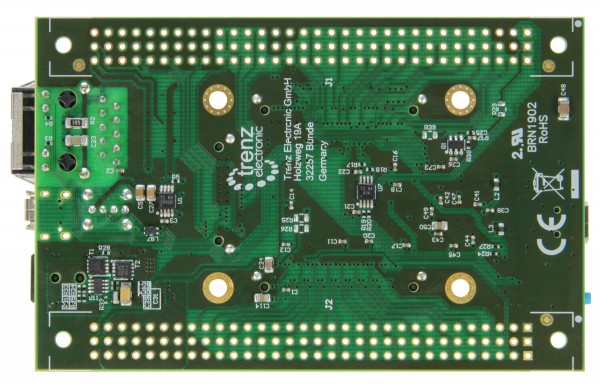

特徴

• 2つのVG96バックプレーンコネクタはボードにはんだ付けされていませんが、個別のコンポーネントとしてパッケージに含まれています。
• 電圧レベル変換を備えたSDIOポートエキスパンダー
• マイクロSDカードコネクタ-Zynq SDIO0起動可能SDポート
• 4 xユーザーLED
  • D1とD2はキャリアコントローラーに接続され、それらの機能はファームウェアに依存します
  • D3およびD4は4 x 5モジュールのB2Bコネクタピンに接続され、モジュールによって直接制御されます
• ミニUSBコネクタ（USB JTAGおよびUARTインターフェイス）
• 1 xユーザープッシュボタン
  • 「インテリジェントキャリアコントローラー（iCC）」に接続し、モジュールリセットボタンとして使用できます。他の使用法、実際の機能はiCCにロードされたコードに依存します。
• RJ45 GbEコネクター
• USBホストコネクタ
• 5 V *電源用のバレルジャック
• 3.3 V電源用のインダクタ（Enpirion EN6347 ）が組み込まれた4A高効率SoC DC-DC降圧コンバーター
• Trenz 4 x 5モジュールソケット（3 x Samtec LSHMシリーズコネクタ）
• USB JTAGおよびUARTインターフェイス（FTDI FT2232H ）、ザイリンクスツール（および他の多くのツール）との互換性
• 4ユーザーDIPスイッチ
  • 「インテリジェントキャリアコントローラ」の更新を有効/無効にします
  • MIO0（iCCおよびモジュールによる読み取り可能な信号）
  • 2つの「モード」ビット

納品物

• 4 x 5 cmのフォームファクターのTrenz Electronicモジュール用TE0703-06キャリアボードx 1

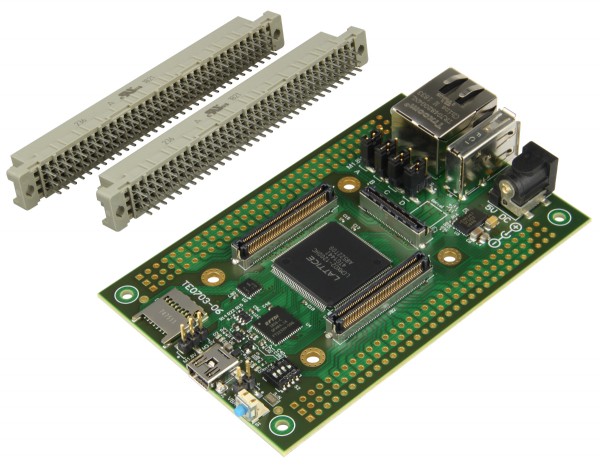

• 2 x VG96ソケットコネクタ垂直（DIN 41612）、メス、シリーズ0903、メーカー品番09032967824

追加情報

• メーカー品番: TE0703-06
• Trenz Electronic Carrierboard TE0703 Wiki
