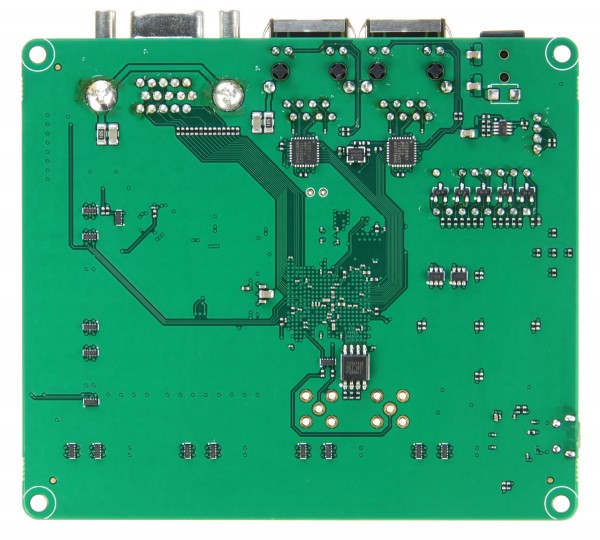

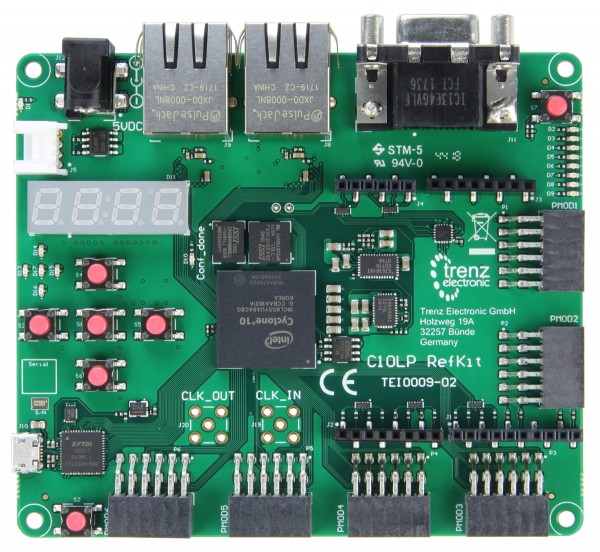

Cyclone 10 LP RefKit 10CL055開発ボード。 32MByte SDRAM; 16Mバイトのフラッシュ

製品を改善しました。すべての変更は、製品変更通知（PCN）で確認できます。Cyclone 10 LPリファレンスキットは、55kLEのIntel Cyclone 10 LPと多くのアプリケーション向けの多種多様なインターフェースを備えた世界初の開発ボードです。このボードは完全に認定されており、最終製品にすぐに使用できます。また、要件に合わせてカスタマイズされたバリエーションで注文することもできます。

特徴

• Intel Cyclone 10 LP FPGA 10CL055YU484C8G、484ピンで55 kLE
• 16 MBitフラッシュメモリ（オプションで最大32 MBitまで可能）
• 統合USBプログラマー2
• コネクタ
  • Arduino互換のピンヘッダー
  • 6 x Pmod互換ピンヘッダー
  • 1 x Groveコネクタ
  • VGA用の1 x D-SUBコネクタ
  • 2 x SMAコネクタ（装着されていない）
• 256 MBit（最大512 MBitのオプション）SDRAM
• 128 MBit（オプションで最大512 MBit）ユーザーQuad-SPIフラッシュメモリ
• 64 MBit HyperRAM（最大128 MBitのオプション）
• 2 x MACアドレスEEPROM
• 2 xファストイーサネットPHY（10/100 MBit/s）
• 内蔵リファレンスを備えた8チャネル、12ビット、構成可能なADC/DAC
• ステータスLED、電源LED
  • 13個のユーザーLED
  • 1 x 7セグメントディスプレイ
  • 2 xリセットボタン
  • 5 xユーザーボタン

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x Cyclone 10 LP RefKit 10CL055開発ボード

追加情報

• メーカー品番: TEI0009-02-055-8CA
• Trenz Electronic TEI0009 Wiki
