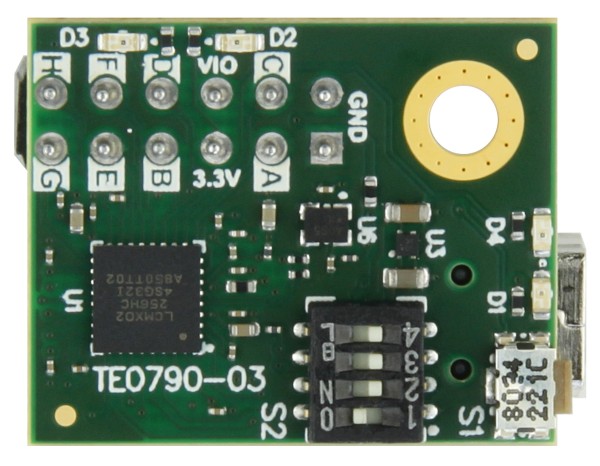

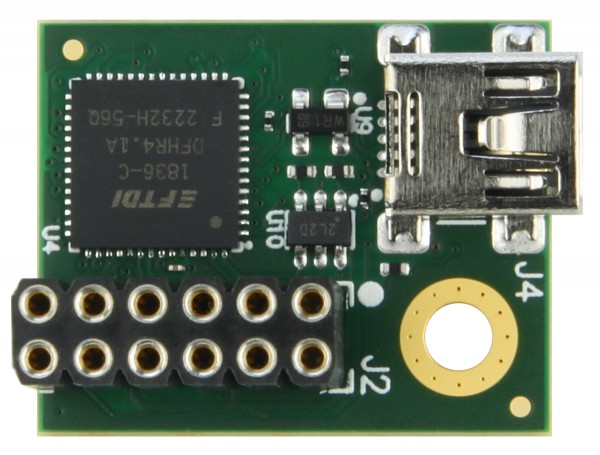

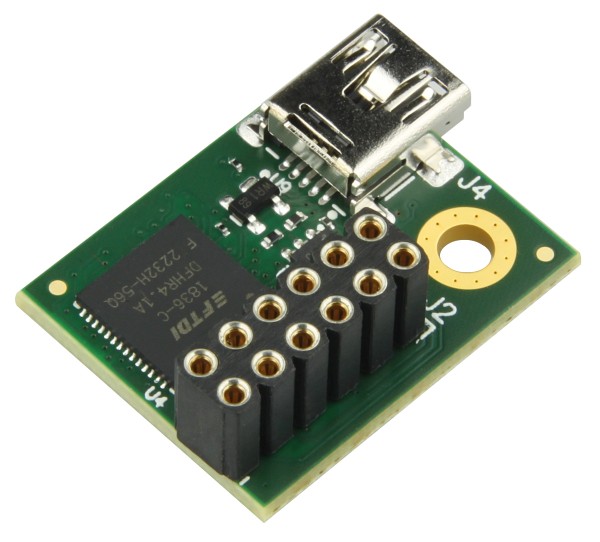

この記事は、XMODアダプターTE0790-02の代替品です。新しい改訂によるすべての変更は、製品変更通知（PCN）に含まれています。XMOD-USB-Xは、FTDI FT2232H USB2 HSインターフェイスチップに基づいた2チャネルのユニバーサルUSBアダプターです。委託デフォルト設定では、ポートAはJTAGであり、ポートBはシリアルインターフェイスです。 FT2232HポートAおよびBは、小型のオンボードプログラマブルCPLDに接続されており、FT2232H機能の柔軟なアプリケーション固有の再マッピングを単一XMOD 12 x 8モジュールの8ユーザーI/Oピンに許可します。JTAG機能をサポートするベースボード上の最小PCBエリア：5 x 10 mm（取り付け穴スペースは含まれません）。注：このアダプターは互換性がある Xilinx-Toolsと互換性のないアダプターは、次の場所にあります：TE0790-03L

特徴

• XMODフォームファクタ-サポートされるベーススロット：6 x 2、8 x 4、10 x 6、12 x 8、5 x 2、5 x 3-サイズ：20 x 25 mm-M3取り付け穴
• FT2232H-チャンネルB RX/TX LED（上部、前面から見えない）-ミニUSBコネクタ（マイクロUSBよりも剛性が高い）-93C56 EEPROM
• ラティスXO2-256 CPLD-ラティスツールを使用してオンボードでプログラム可能-8個のユニバーサルI/Oピン-VCCIO 3.3 Vまたはユーザー指定（1.8V〜3.3V）-赤いユーザーLED（前面から見える）-オンから12 MHzクロックボード発振器
• USB-Powerを介したオプションの電源用の降圧DC DCコンバーター
• 緑色のパワーオンLED（前面が見える）
• ユーザーボタン（前面からアクセス可能）
• 4ポジションDIPスイッチ-CPLDプログラムモードを選択-FTDI EEPROM無効化（PCB REV 1には実装されていません）-VCCと同じVIOを使用-USBからVCCを使用

納品物

• ヘッダーがはんだ付けされた1 x TE0790-03（USBケーブルは付属していません）

追加情報

• メーカー品番: TE0790-03
