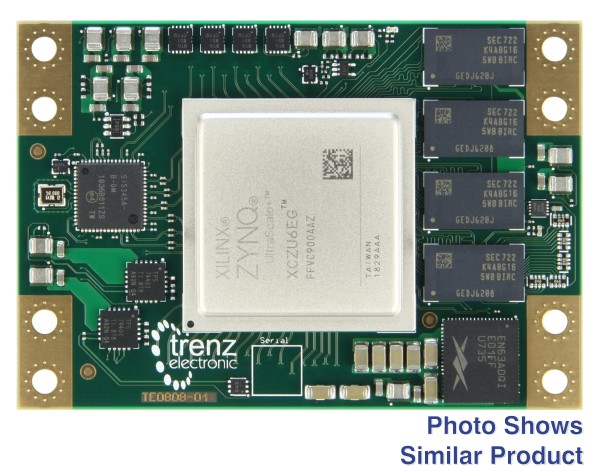

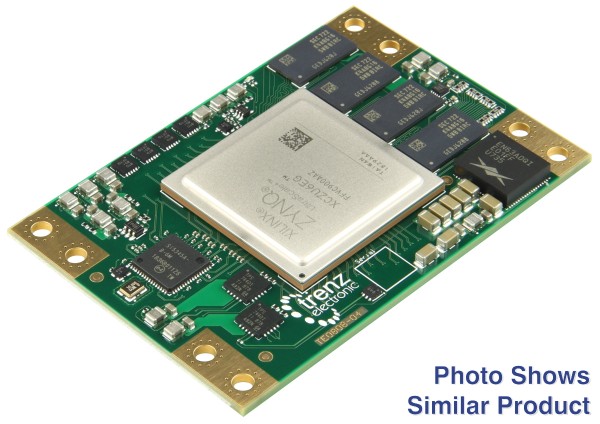

TE0808-04-06EG-1E3

Zynq UltraScale + XCZU6EG-1FFVC900Eを備えたUltraSOM + MPSoCモジュール。 4 GB DDR4; LP

在庫が残っている間の配達。
このモジュールは、1 mm Samtecコネクタを除き、バリアントTE0808-04-6BE21-Aと同じです。Trenz Electronic TE0808-04-06EG-1E3は、Xilinx Zynq UltraScale + ZU9EG、64ビット幅の4GByte DDR4 SDRAM、構成および操作用の128MByteフラッシュメモリ、20ギガビットトランシーバー、および強力なスイッチモード電源を統合したMPSoCモジュールです。すべてのオンボード電圧。 堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。 これはすべて5の小さなフットプリントで実行されます。2 x 7。最も競争力のある価格で6 cm。 これらの高密度統合モジュールはクレジットカードよりも小さく、いくつかのバリエーションで利用できます。すべての部品は、少なくとも0°C〜+ 85°Cの拡張温度範囲です。 モジュールの動作温度範囲は、顧客の設計と冷却ソリューションによって異なります。 オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq UltraScale + XCZU6EG-1FFVC900E
  • ZU6EG 900ピンパッケージ
  • スカイラインヒートスプレッダー用の3 mmの取り付け穴
  • サイズ：52 x 76 mm

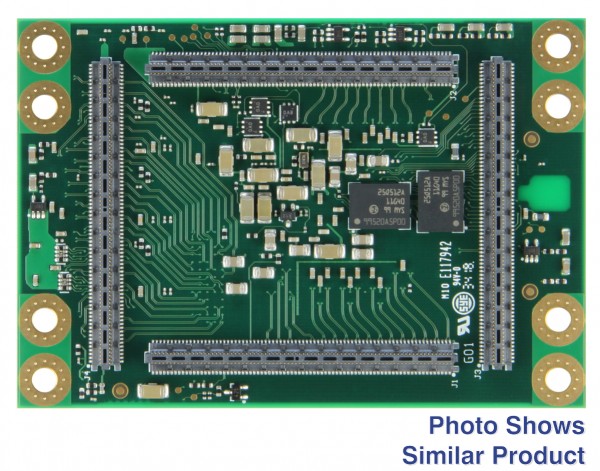

  • B2Bコネクター：4 x 160ピン
  • 衝撃と高い振動に耐える
  • 4GByte 64ビットDDR4 SDRAM
  • 128MバイトSPIブートフラッシュ（デュアルパラレル）
  • ユーザーI/O
    • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
    • シリアルトランシーバー：4 x GTR + 16 x GTH
    • トランシーバーは入力と出力をクロックします
    • PLLクロックジェネレーターの入力と出力
  • Si5345-10出力PLL
  • ボード上のすべての電源、シングル3。3 Vの電源が必要
    • 14個のオンボードDC/DCレギュレーターと13個のLDO
    • LP、FP、PL個別に制御される電源ドメイン
  • すべてのブートモード（NANDを除く）とシナリオのサポート
  • PS接続された周辺機器の任意の組み合わせのサポート
  • 信号の完全性を確保するために電源ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x MPSoCモジュールTE0808-04-06EG-1E3とXilinx Zynq UltraScale + ZU9EG、ロープロファイル

追加情報


リンク

製品名価格
TE0808-04-06EG-1E3118,800カートに入れる
