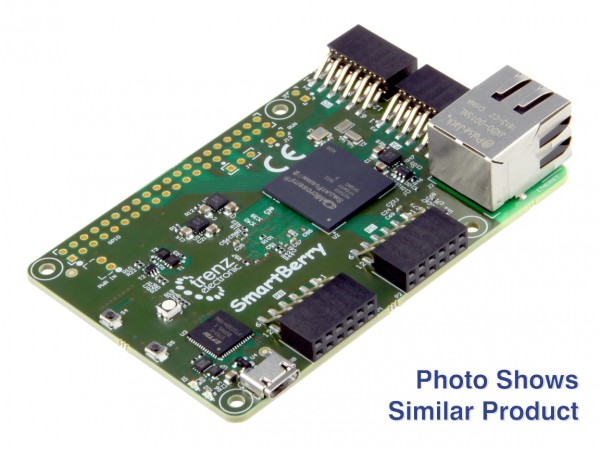

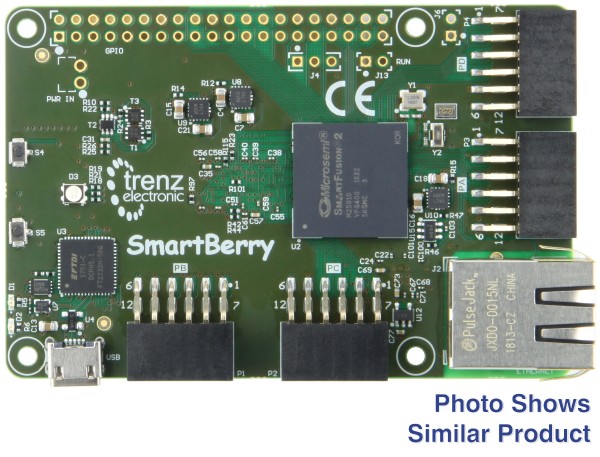

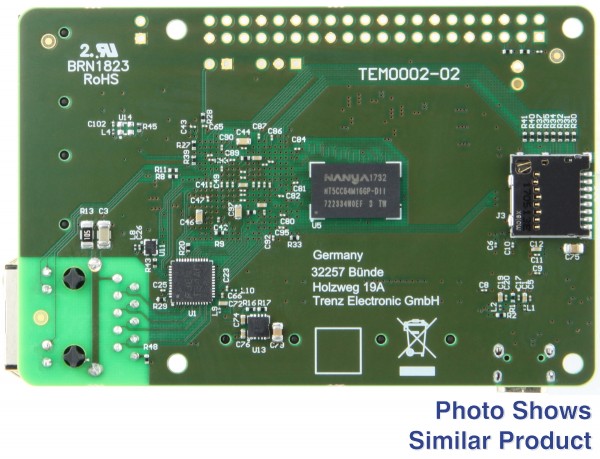

Microsemi SmartFusion2 M2S010 SoCを搭載したSmartBerry FPGAモジュール。 256MByte DDR3L

この記事は、TEM0002-02-010Cの代替品です。新しいバージョンによって引き起こされた変更：メーカーの違いとSDRAMの倍増。Raspberry Piフォームファクターを備えたTrenz Electronic TEM0002 SmartBerryは、Microsemi SmartFusion2 SoC（System on a Chip）に基づいた産業グレードのモジュールです。このモジュールには、256MByte DDR3L SDRAM、ギガビットイーサネットPHY、Pmod用の4つの接続オプション、Raspberry Piピン配列と互換性のあるGPIOピンヘッダー、およびMicro USBからUARTインターフェースがあります。SmartFusion2は、166 MHz Cortex-M3コアと256Kバイトフラッシュ、80KバイトSRAM、および12 kLUT FPGAコアロジックを組み合わせています。

特徴

• Microsemi SmartFusion2 M2S010-VFG400 FPGA
• RPI2フォームファクター*）
• 256MByte DDR3L SDRAM
• RGMIIインターフェイスを備えたギガビットイーサネットPHY
• 40ピンヘッダー（Raspberry Piピン配列と互換性あり）
• 4 x 12ピンPmodヘッダー
• Micro USB経由のJTAGおよびUART
• ライブプローブ用の3ピンヘッダー
• MicroSDカードソケット
• 2 xユーザーボタン
• 2 xステータスLED
• 1 x RGB LED
• 必要なすべての電圧に対応するオンボードの電力変換器

*）Raspberry Pi 2フォームファクター：93 mm x 63,5 mm

納品物

• 1 x TEM0002-02-010CA SmartBerryモジュール

追加情報

• メーカー品番: TEM0002-02-010CA
• Trenz Electronic SmartBerry Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
