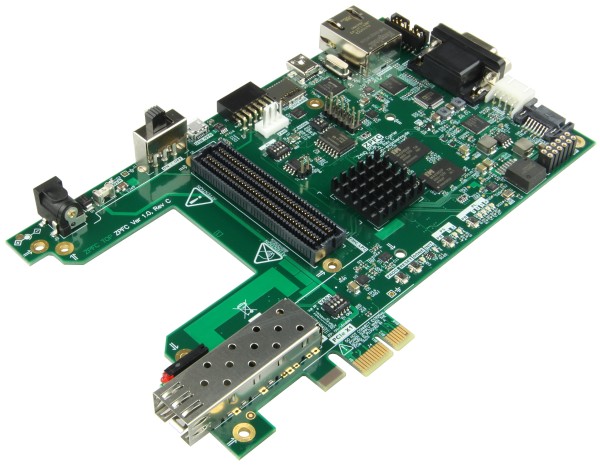

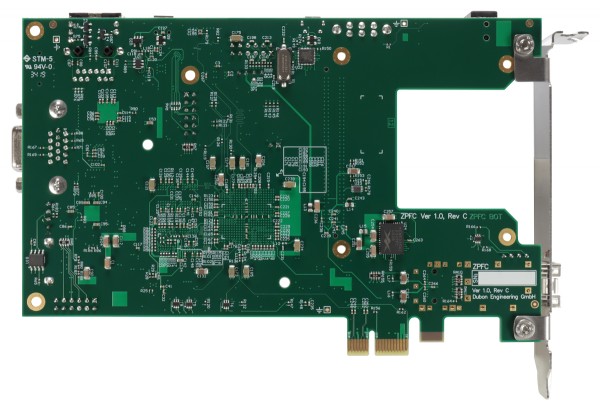

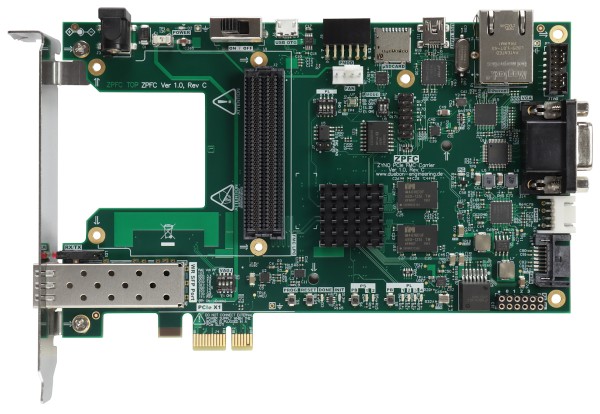

Zynq-7000 XC7Z015 SoC用Zynq PCIe FMCキャリア評価ボード
XC7Z015 All Programmable SoC（AP SoC）の評価ボードは、Zynq-7000 XC7Z015 -1FFG485C All Programmable SoCをターゲットとするデザインを開発および評価するためのハードウェア環境を提供します。 -レーンPCI Expressインターフェイス、GigaBitイーサネットPHY、汎用I/O、および1つのUSB-UARTインターフェイス。その他の機能は、少ピン数（LPC）FMCコネクタに接続されたVITA-57 FPGAメザニンカード（FMC）を使用してサポートできます。
特徴
- Zynq-7000 XC7Z015-1FFG485C AP SoC
- 処理システム（PS）側に1 GB DDR3メモリ（2つの[512 Mb x 16]デバイス）
- 256 Mb Quad-SPIフラッシュメモリ
- マイクロB USBコネクタを備えたUSB 2.0 ULPI（UTMI +低ピンインターフェイス）トランシーバ
- セキュアデジタル（SD）コネクタ
- クロックソース：
- 125 MHzの固定LVDSオシレーター（差動）
- PSに接続された固定33.33 MHz LVCMOS発振器（シングルエンド）
- PLに接続された100.00 MHzの固定LVCMOS発振器（シングルエンド）
- GTPトランシーバー：
- FMC LPCコネクタ（1つのGTXトランシーバー）
- PCI Express（1xレーン）
- スモールフォームファクタプラガブル（SFP）コネクタ
- SATAコネクタ
- PCI Expressエンドポイント接続、Gen1 1レーン（x1）
- SFPコネクタ
- RJ-45コネクタを備えたイーサネットPHY RGMIIインターフェイス
- mini-B USBコネクタを備えたUSB-UARTブリッジ
- VGAコネクタを備えたVGAコーデック
- I2Cバス
- M24C08 EEPROM（1 kB）
- FMC LPCコネクタ
- クワッドSPIフラッシュメモリ
- プラットフォームケーブルヘッダーJTAGコンフィギュレーションポート
- 20ピンTRENZ JTAGヘッダー
- デュアル12ビット1 MSPS XADCアナログ-デジタルフロントエンド
- ステータスLED：
- イーサネットのステータス
- 力
- 12V入力電源オン
- FPGA INIT
- FPGA完了
- ユーザーI/O：
- 4つの（PL）ユーザーLED
- 1つの（PL）ユーザープッシュボタン
- 1つの（PL）ユーザーDIPスイッチ（4極）
- 2つのデュアル行Pmod GPIOヘッダー
- AP SoC PSリセットプッシュボタン：
- SRST_B PSリセットボタン
- POR_B PSリセットボタン
- VITA 57.1 FMC LPCコネクタ
- 電源オン/オフスライドスイッチ
納品物
- 1 x 30208-ザイリンクスZynq XC7Z015-1FFG485C SoCを搭載したPCIe FMCキャリア
