TEF1002-フォームファクター4x 5cmのTrenzElectronicモジュール用キャリアボード

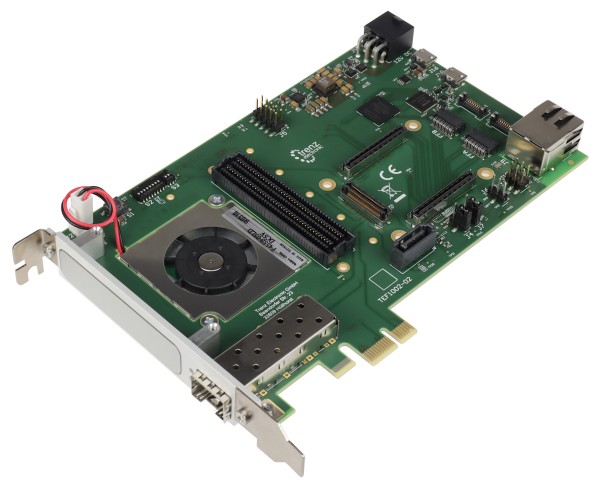

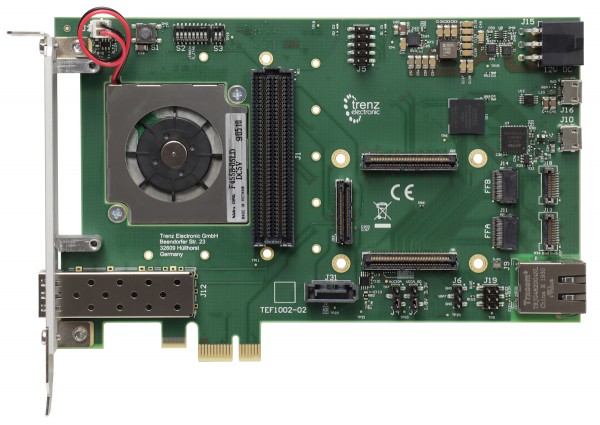

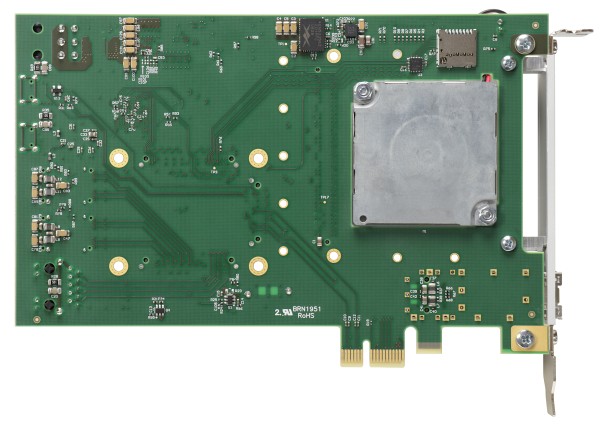

Trenz Electronic TEF1002-02キャリアは、Trenz Electronic 4 x 5 cmSoMのベースボードです。これは、FMCLPCコネクタを提供するPCIex1カードです。TEF1002キャリアボードでサポートされているSoMについては、「4 x 5cmキャリア」ページを参照してください。

特徴

• 4 x5モジュール用のキャリア
• 3 x Trenz Electronic 4 x5モジュールB2Bコネクタ
• ANSI/VITA57.1準拠のFMCLPCコネクタ
• SFP +コネクタ
• PCIe x1
• SATADoM用のピン7電源構成のSATAコネクタ
• RJ45ギガビットイーサネットコネクタ
• Micro-USBからJTAG/UARTへのブリッジ
• 2 x 8レーン高速コネクタ（ホタル）
• マイクロUSBコネクタ
• Micro-SDカードコネクタ
• 冷却ファン5VDC
• 4 x LED（2ユーザー、電源、ステータス）
• モジュールリセットボタン
• 10x構成/ユーザーディップスイッチ
• MAX10システムコントローラーCPLD

納品物

• Trenz Electronic 4 x 5cmモジュール用の1x TEF1002-02キャリアボード

追加情報

• メーカーの商品名：TEF1002-02
• Trenz Electronic TEF1002 Wiki
• TEF1002はじめに
• サポートフォーラム
