TE0807-03-7DE21-Zynq UltraScale + ZU7FPGAモジュールを備えたASスターターキット

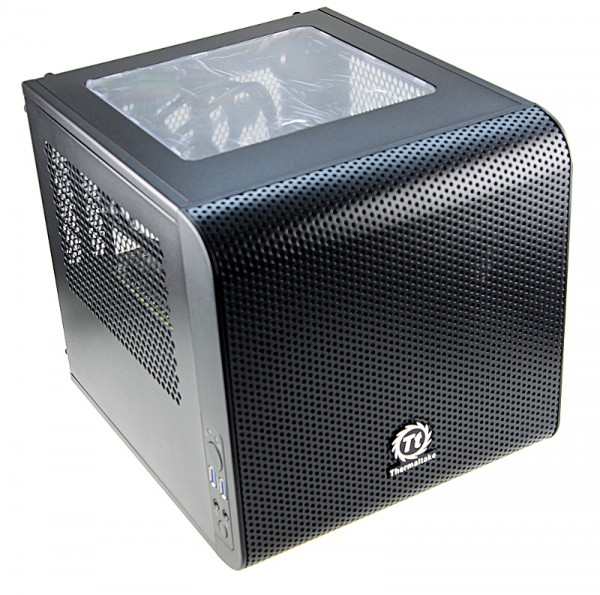

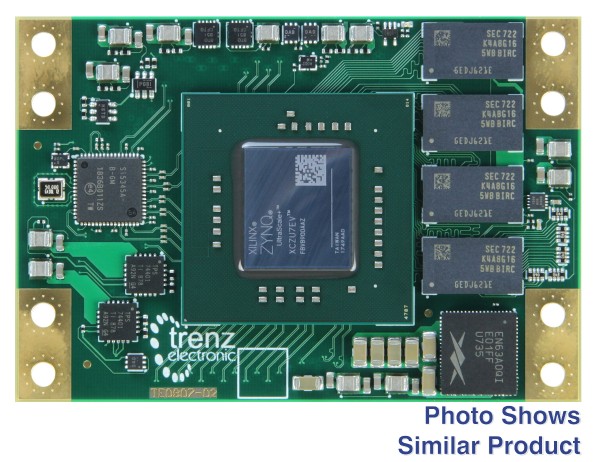

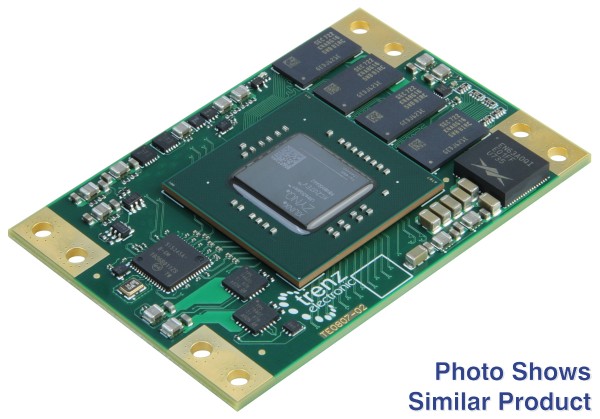

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0807-02-7DE21-AS です。すべての変更は製品変更通知（PCN）にあります。Trenz電子スターターキットTE0807-03-7DE21-ASは、TE0807-03-7DE21-A MPSoCモジュールとTEBF0808-04Aベースボード上のZU7EVで構成され、組み立て済みのヒートシンクを含み、黒いCore V1Mini-ITXエンクロージャーに収められています。Be Quietが付属しています！エンクロージャー用の400W電源、2つのマウントされたXMOD FTDI JTAGアダプター、8 GBマイクロSDカード、USBケーブル、ネジとボルト。

特徴

• ザイリンクスZynqUltraScale + XCZU7EV-1FBVB900E
• ZU7EV900ピンパッケージ
• スカイラインヒートスプレッダ用の3mm取り付け穴
• サイズ：52 x 76 mm
• B2Bコネクタ：4 x160ピン
• 衝撃と高振動に強い
• 4GバイトDDR4SDRAM
• 128MバイトSPIブートフラッシュ（デュアルパラレル）
• ユーザーI/O
  • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
  • シリアルトランシーバー：4 x GTR + 16 x GTH
  • トランシーバーは入力と出力をクロックします
  • PLLクロックジェネレータの入力と出力
• Si5345-1出力PLL
• Grafikprozessor-ユニット（GPU）+ビデオ-コーデック-ユニット（VCU）
• オンボードのすべての電源、単一の3.3V電源が必要
  • 14個のオンボードDC/DCレギュレーターと13個のLDO
  • LP、FP、PLの個別に制御される電力ドメイン
• すべてのブートモードのサポート（NANDを除く）
• PSに接続された周辺機器の任意の組み合わせのサポート
• 良好なシグナルインテグリティのために供給ピンを均等に広げます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

追加情報

• メーカー品番: TE0807-03-7DE21-AS
• Trenz ElectronicTE0807スターターキットWiki
