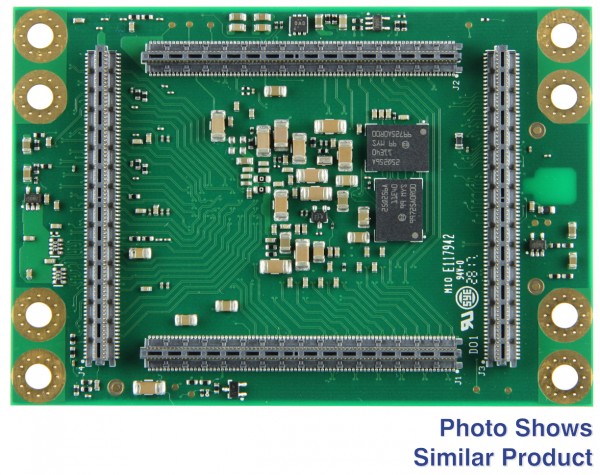

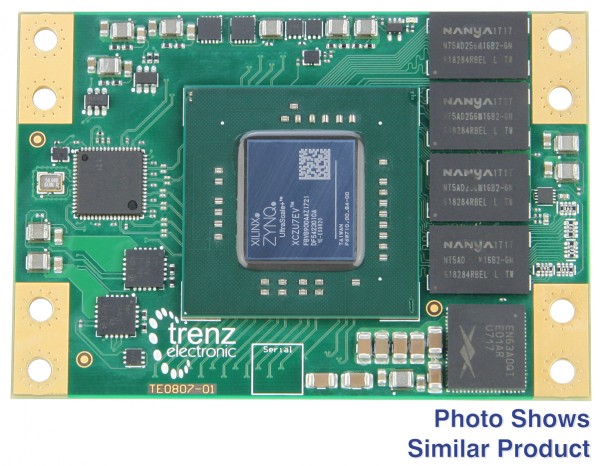

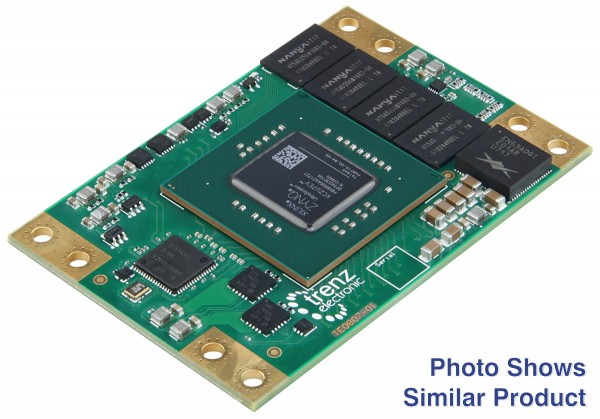

TE0807-03-5AI21-A

ザイリンクスZynq UltraScale + ZU5CG-1Iを搭載したMPSoCモジュール。 4GByte DDR4; 5.2 x 7.6 cm

この製品は常に在庫があるわけではありませんが、顧客注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品は、TE0807-02-5AI21-A の後継です。すべての変更は製品変更通知（PCN）に含まれています。Trenz Electronic TE0807-03-5AI21-Aは、ザイリンクスZynq UltraScale + ZU5CG、4GByte DDR4 SDRAM、128MByteフラッシュメモリを構成および操作用に統合した強力なMPSoCモジュール、20 x高速シリアルトランシーバー、およびすべてに強力なスイッチモード電源オンボード電圧。堅牢な高速スタッキング接続を介して、多数の構成可能なI/Oが提供されます。これらすべてを、最も競争力のある価格で5.2 x 7.6 cmの小さな設置面積で実現します。これらの高密度統合モジュールは、クレジットカードよりも小さく、いくつかのバリエーションで利用できます。すべての部品は、少なくとも-40°C〜+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

  • ザイリンクスZynq UltraScale + XCZU5CG-1FBVB900I
  • ZU5CG 900ピンパッケージ
  • スカイラインヒートスプレッダー用の3 mm取り付け穴
  • サイズ：52 x 76 mm
  • B2Bコネクタ：4 x 160ピン
  • 衝撃と高振動に耐える
  • 4GバイトDDR4 SDRAM
  • 128MByte SPIブートフラッシュ（デュアルパラレル）
  • ユーザーI/O
    • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
    • シリアルトランシーバー：4 x GTR + 16 x GTH
    • トランシーバークロック入力および出力
    • PLLクロックジェネレーターの入力と出力
  • Si5345-10出力PLL
  • ボード上のすべての電源、単一の3.3V電源が必要
    • 14個のオンボードDC/DCレギュレーターと13個のLDO
    • LP、FP、PL個別に制御されるパワードメイン
  • すべてのブートモードのサポート（NANDを除く）
  • PSに接続された周辺機器の任意の組み合わせのサポート
  • 信号の完全性を高めるために電源ピンを均等に広げます
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TE0807-03-5AI21-AザイリンクスZynq UltraScale + ZU5CGを搭載したTrenz Electronic MPSoCモジュール

追加情報


リンク

製品名価格
TE0807-03-5AI21-A169,800カートに入れる
