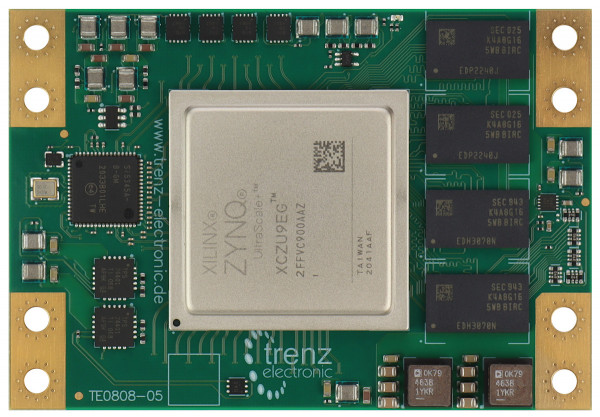

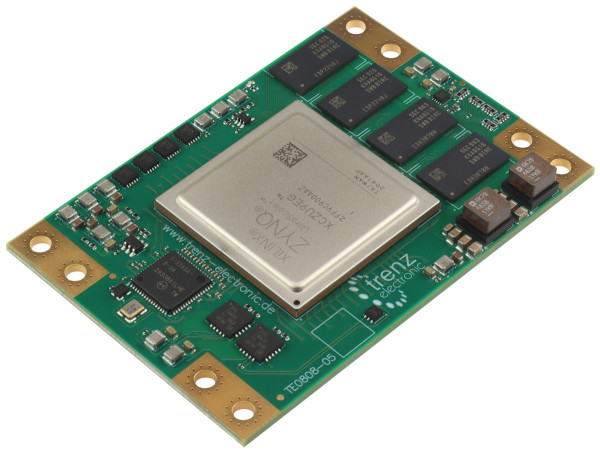

Zynq UltraScale + XCZU9EG-2FFVC900Iを備えたUltraSOM + MPSoCモジュール。 4 GB DDR4

この製品の前身はTE0808-04-9GI21-A です。すべての変更は製品変更通知（PCN）にあります。注： 新しいリビジョンにより、モジュールの高さプロファイルが変更されました。TE0808-05ボードを代替品として、またはTE0808-04用に設計されたシステムで使用して、メカニズムのレビューと適応を行います。冷却ソリューションを実装する必要があります。-------------------------TrenzElectronic TE0808-05-9GI21-Aは、ザイリンクスZynq UltraScale +を統合したMPSoCモジュールです。 ZU9EG、4GバイトDDR4 SDRAM、設定および操作用の128Mバイトフラッシュメモリ、20 x高速シリアルトランシーバ、およびすべてのオンボード電圧用の強力なスイッチモード電源。多数の構成可能なI/Oが、堅牢な高速スタッキング接続を介して提供されます。最も競争力のある価格で5.2x 7.6cmの小さなフットプリントでこれらすべて。これらの高密度統合モジュールはクレジットカードよりも小さく、いくつかのバリエーションがあります。すべての部品は、少なくとも-40°Cから+ 85°Cの工業用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynqUltraScale + XCZU9EG-2FFVC900I
• ZU9EG900ピンパッケージ
• スカイラインヒートスプレッダ用の3mm取り付け穴
• サイズ：52 x 76 mm

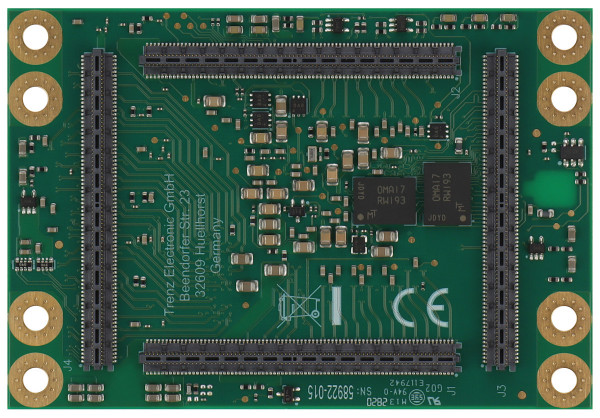

• B2Bコネクタ：4 x160ピン
• 衝撃と高振動に強い
• 4Gバイト64ビットDDR4SDRAM
• 128MバイトSPIブートフラッシュ（デュアルパラレル）
• ユーザーI/O
  • 65 x PS MIO、48 x PL HD GPIO、156 x PL HP GIPIO（3バンク）
  • シリアルトランシーバー：4 x GTR + 16 x GTH
  • トランシーバーは入力と出力をクロックします
  • PLLクロックジェネレータの入力と出力
• Si5345-1出力PLL
• オンボードのすべての電源、単一の3.3V電源が必要
  • 14個のオンボードDC/DCレギュレーターと13個のLDO
  • LP、FP、PLの個別に制御される電力ドメイン
• すべてのブートモード（NANDを除く）とシナリオのサポート
• PSに接続された周辺機器の任意の組み合わせのサポート
• 良好なシグナルインテグリティのために供給ピンを均等に広げます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 xTE0808-05-9GI21-ザイリンクスZynqUltraScale + ZU9EGを搭載したTrenzElectronicMPSoCモジュール

追加情報

• メーカー品番: TE0808-05-9GI21-A
