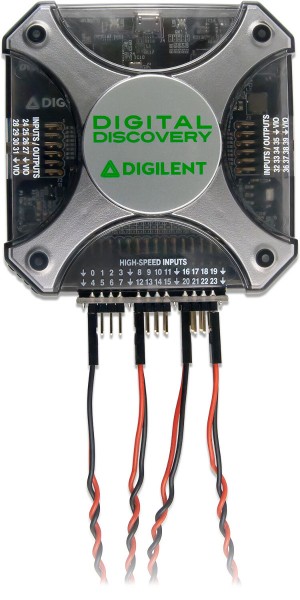

Digilent Digital Discovery＆trade;は、究極の組み込み開発コンパニオンとなるように作成された、ロジックアナライザとパターンジェネレータを組み合わせた機器です。Digital Discoveryは、チャネル、速度、および移植性を最適化するように設計されています。スモールフォームファクタは、簡単なストレージを容易にし、ほとんどの組み込みプロジェクトのデジタル信号をデバッグ、視覚化、およびシミュレートできるようにする高度な機能のスイート全体を提供します。デジタル入力および出力は、単純なワイヤープローブまたはブレッドボードワイヤーを使用して回路に接続できます。または、デジタルディスカバリー高速アダプターとインピーダンス整合プローブを使用して、入力と出力を接続してより高度なプロジェクトに利用することもできます。デジタルディスカバリーの32ピンコネクタ用の高速アダプターは、 2X16フライワイヤーアセンブリ。最大24個の高速ロジックプローブへのアクセスを提供し、デジタルディスカバリーで最大800MS /秒のサンプルレートを上げることができます。アダプターにはキーが付いておらず、ツイストワイヤーは色分けされていないため、どちらの方向でも使用できます。高品質の製品は、購入日から30日間、製造上の欠陥がないことが保証されています。その他の明示または黙示の保証は提供されません。

特徴

• 32チャネルデジタルロジックアナライザ（1.2＆hellip; 3.3V CMOS、800MS/s *で8チャネル、400MS/s *で16チャネル、200MS/sで32チャネル）
• デジタルバスアナライザ（SPI、I＆sup2; C、UART、CAN、パラレル）
• 16チャンネルパターンジェネレーター（1.2＆hellip; 3.3V CMOS、100MS/s）
• ボタン、スイッチ、LEDを含む16チャンネルの仮想デジタルI/O＆ndash;ロジックトレーニングアプリケーションに最適
• 1.2＆hellip; 3.3V/100mAのプログラム可能な電源。同じ電圧がロジックアナライザの入力バッファとパターンジェネレータの入力/出力バッファに供給され、テスト対象の回路とのロジックレベルの互換性を維持します。
• 高速アダプタは、デジタルディスカバリで最大800MS /秒のサンプルレートの増加を提供します
• 16個の高速ロジックプローブが付属しています
• 無料のWaveFormsソフトウェアアプリケーション

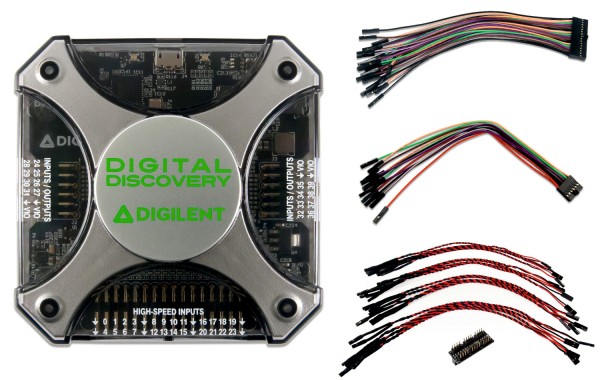

納品物

• 1 xデジタルディスカバリー：高性能ポケットサイズロジックアナライザー
• 1x高速アダプター
• 1 x USBA-Micro-Bケーブル
• 2 x 6フライワイヤー：信号ケーブルアセンブリ
• 2 x 16フライワイヤー：信号ケーブルアセンブリ

追加情報
