TEC0330-05

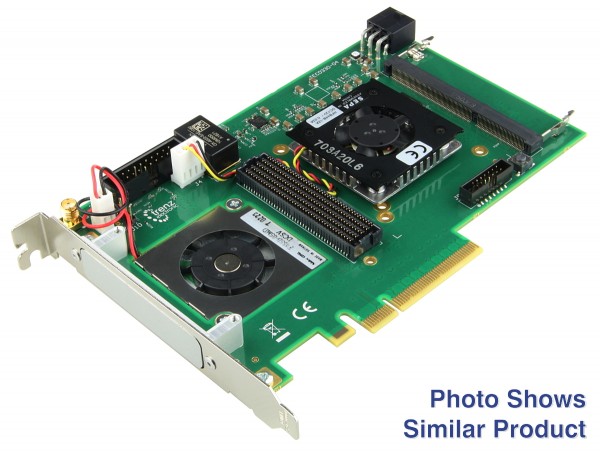

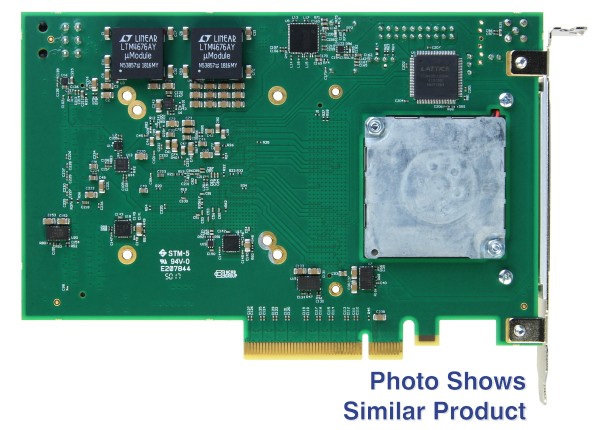

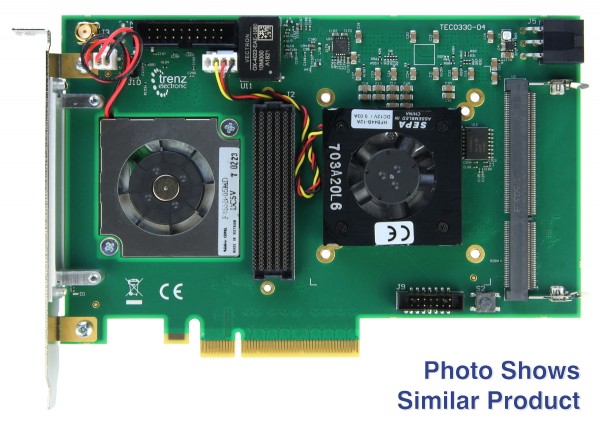

ザイリンクスVirtex-7FPGAを搭載したPCIeFMCキャリア。 8レーンPCIeGEN2; SO-DIMM SDRAM

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTEC0330-04 です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TEC0330は、ザイリンクスVirtex-7 XC7VX330TFPGAチップを統合したPCIExpressフォームファクタカード（PCIe 2.0以降）です。このハイエンドFPGAカードは、最大のシステムパフォーマンスを実現するように設計されており、システムスループットが要求されるアプリケーションでの使用を目的としています。ボードには、標準DDR3 SDRAM拡張メモリモジュール用のSO-DIMMソケットがあります。TEC0330は、標準I/Oメザニンモジュール用のHPC（高ピン数）ANSI/VITA57.1互換FMCインターフェイスコネクタを備えています。オンボードにあるその他のインターフェイスコネクタには、FPGAおよびオンボードシステムコントローラCPLDにアクセスするためのJTAG、および5つの高速I/O差動シグナリングペアを備えたコネクタが含まれます。TEC0330FPGAボードは、のアドオンカードとして使用することを目的としています。 PCIe 2.0以上対応のホストシステムであるため、スタンドアロンデバイスとして使用することはできません。

特徴

  • ザイリンクスVirtex-7FPGAモジュールXC7VX330T-2FFG1157C（商用温度範囲）
  • 最大スループット4GB/sのPCIExpress 2.0 x8カード
  • FMCハイピンカウント（HPC）コネクタ
  • PCIeインターフェイスで利用可能な8つのFPGAMGTレーン
  • DDR3 SO-DIMMSDRAMソケット
  • 256メガビット（32メガバイト）のクアッドSPIフラッシュメモリ（構成および操作用）には、次の方法でアクセスできます。
    • FPGA
    • JTAGポート（SPI間接、バス幅x4）
  • SMA同軸コネクタを介した外部クロック入力
  • 28 GTHトランシーバー、それぞれ最大13.1 Gbit/sのデータ伝送速度
  • FPGA構成：
    • JTAGコネクタ
    • SPIフラッシュメモリ
  • プログラム可能なクワッドクロックジェネレータ
  • TILMK04828B超低ノイズJESD204B準拠のクロックジッタークリーナー
  • オンボードの高効率DC-DCコンバータ
  • FMCコネクタで利用可能な最大202のFPGAI/Oピン（最大101のLVDSペアが可能）
  • システム管理と電源シーケンス
  • AESビットストリーム暗号化
  • eFUSEビットストリーム暗号化
コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

  • 1 x TEC0330-05 Trenz Electronic PCIeFMCキャリアとザイリンクスVirtex-7330T FPGA

追加情報


リンク

製品名価格
TEC0330-05534,800カートに入れる
