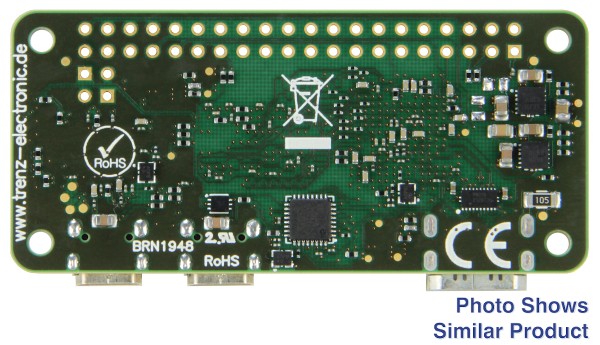

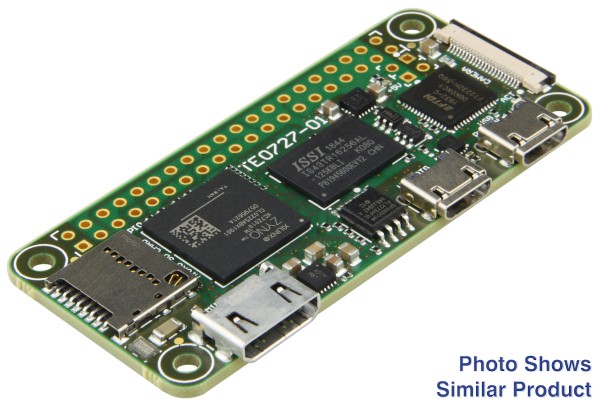

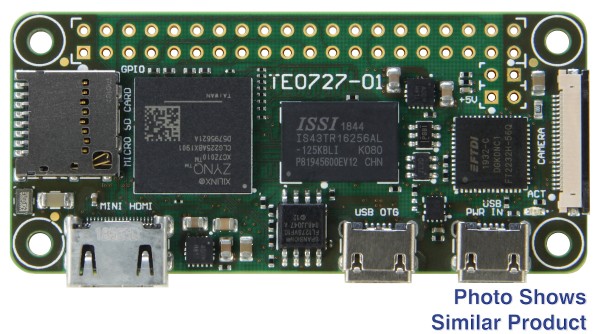

ZynqBerryZeroモジュールとザイリンクスZynq-7010; 512 MB DDR3L SDRAM; 3 x 6.5 cm

この製品は、TE0727-01-010-1C に代わるものです。すべての変更は、製品変更通知（PCN）に含まれています。ZynqBerryZeroは、ザイリンクスZynq-7010FPGAとRaspberryPiZeroのフォームファクタが統合されたSoCモジュールです。さらに、3 x 6.5 cmの小型ボードには、512MバイトのDDR3L SDRAM、16Mバイトのフラッシュ、および2つのmicroUSBコネクタ、micro SDカードスロット、ミニHDMI、CSI-2コネクタ（カメラ）などのさまざまなコネクタが装備されています。 26 GPIOは、堅牢な高速コネクタによって提供されます。すべての部品は、少なくとも0°Cから+ 70°Cの商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynqXC7Z010-1CLG225C FPGA
• ラズベリーパイゼロフォームファクタ
• 512MバイトDDR3LSDRAMD
• 16Mバイトフラッシュメモリ
• 40ピンHATヘッダー
• 総I/O：26 GPIO
• JTAG/UART用の1xマイクロUSB
• 1xマイクロUSB2.0
• マイクロSDカードスロット
• ミニHDMIコネクタ、タイプC
• CSI-2コネクタ（カメラ）

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0727-02-41C34 "ZynqBerryZero" Trenz電子FPGAモジュールとザイリンクスZynq-7010FPGA

追加情報

• メーカー品番: TE0727-02-41C34
