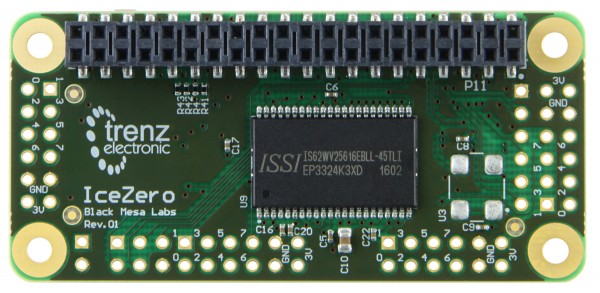

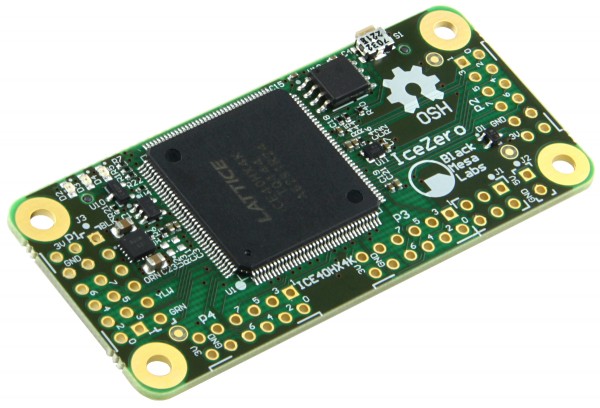

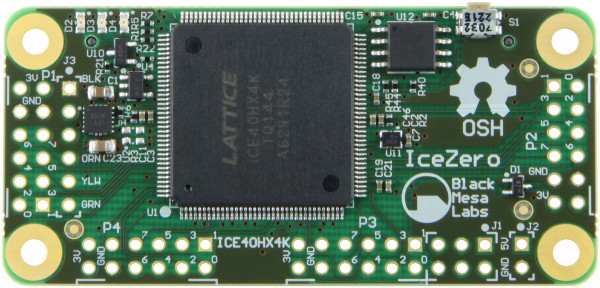

格子ICE40HXを備えたIceZero; 4Mビット外部SRAM; 5.6 x 3.05 cm

この製品の前身はTE0876-02 です。すべての変更は製品変更通知（PCN）にあります。別のフラッシュメーカーを除いて、このモジュールは以前のバージョンTE0876-02と同じです。IceZeroは、RaspberryPi用の低コストの汎用LatticeFPGAプラットフォームです。これには、外部拡張デバイスへの32個の3.3V LVCMOSIO用の4Mビットの外部SRAMと4個の2x6Pmodインターフェイスが含まれています。ボードは、標準の2x20 RaspberryPiヘッダーを介して電力が供給および構成されています。ICE40HX4K FPGAは、CliffordWolfの「icoTC」プロジェクトIceStormツールチェーンによって完全にサポートされています。SUMP2ロジックアナライザおよび汎用GPIO（入力、出力、PWMサーボ制御など）の設計例（VerilogとPythonの両方）が利用可能です。 Black MesaLabsのWebサイトから。FPGAとPi間のMesaBusProtocol仮想PCI32ビット通信は、Piの32 MHzSPIシリアルインターフェイスを介してサポートされます。Black Mesa Labsは、RaspberryPiハードウェアインターフェイス機能を拡張するためのIceZeroプラットフォーム用の複数の無料のオープンソースサンプルデザインの提供に努めています-ビットストリーム完全-FPGAデザインの経験は必要ありません。

特徴

• FPGA：Lattice iCE（iCE40HX）
• サイズ：56 x 30.5 mm
• 完全にオープンソースのFPGAツールチェーン（icoTC）でサポート
• Rasperry Piでの完全なFPGAデザインフロー（すべてオープンソース）
• RasperryPiの高速FPGA構成
• Raspberry PiHAT互換
• RaspberryPiZeroおよびPiZero-Wとサイズが互換性があります
• 4Mビット外部SRAM
• ユーザーLED：3
• FPGA自己構成用のSPIフラッシュ
• ユーザークロック：100 MHz
• Pmodコネクタ：4（デフォルトでは組み立てられていません）

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0876-02-LatticeiCE40HXを備えたTrenzElectronicIceZeroモジュール

追加情報

• メーカー品番: TE0876-02-A
• IceZero回路図（PDF）
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
