DataStormDAQ-Mシリーズ精密コンバーター用のMボードFMCキャリア

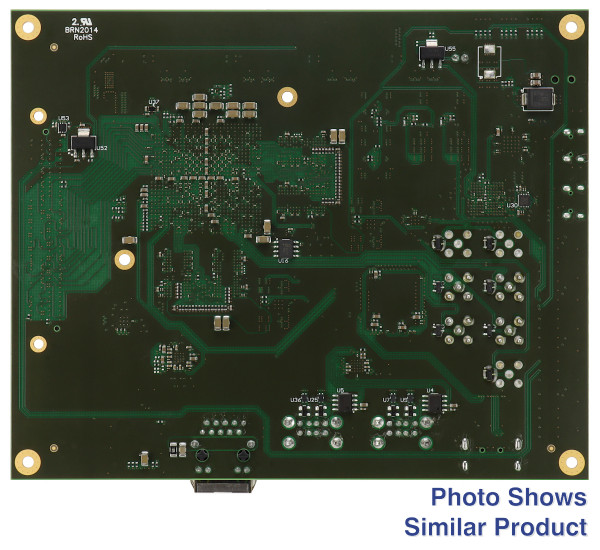

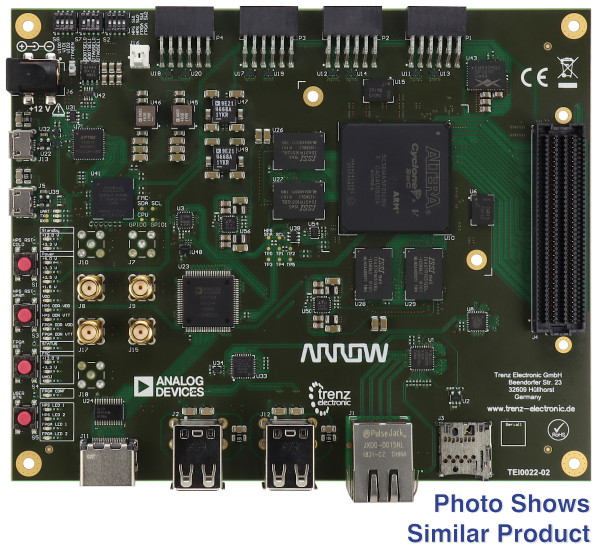

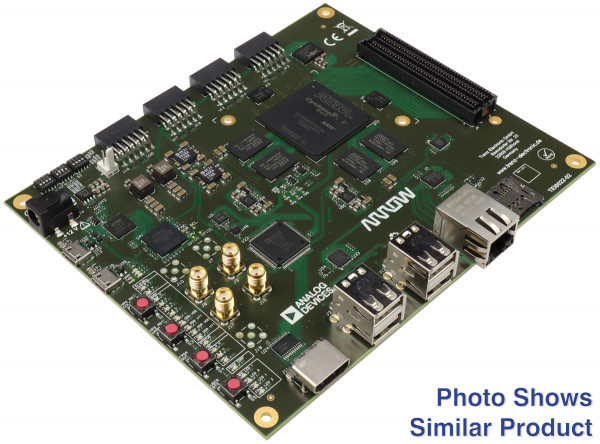

Trenz Electronic TEI0022は、Intel Cyclone V FPGA、イーサネットPHY、HPSおよびFPGAごとに1GバイトのDDR3 SDRAM、HPSおよびFPGAごとに構成および操作するための1つの32MバイトクアッドSPIフラッシュメモリ、およびすべてのオンボード電圧。

特徴

• SoC FPGA
  • Intel Cyclone V（5CSEMA5F31C8N）
  • パッケージ：FBGA896ピン
  • スピードグレード：8
  • FPGA温度範囲：商用（Tj = 0°C〜85°C）
• RAM /ストレージ
  • HPS用1GバイトDDR3SDRAM
  • FPGA用1GバイトDDR3SDRAM
  • HPS用の32MバイトSPI
  • FPGA用32MバイトSPI
• 機内
  • 最大7xSMAコネクタ
  • 温度センサー
  • ボード管理用のIntelMAX10
• インターフェース
  • LPCFMCコネクタ
  • 4 xPmodコネクタ
  • JTAG
  • マイクロUSBBコネクタ経由のUART（FPGA用）
  • マイクロUSBBコネクタ経由のUART（HPS用）
  • 4 x USB2.0ホスト
  • RJ45コネクタ経由のイーサネット
  • SDカード
  • HDMI
• パワー
  • 12V入力電源電圧
• 寸法：13 x 16 cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• Intel Cyclone VFPGAを搭載した1x TEI0022-03 Trenz Electronic SoCモジュール
• 4つの交換可能なアダプターとケーブルを備えた1x 28169電源、12V/2.5A

追加情報

• メーカー品番: TEI0022-03
• Trenz Electronic TEI0022 Wiki
• サポートフォーラム
