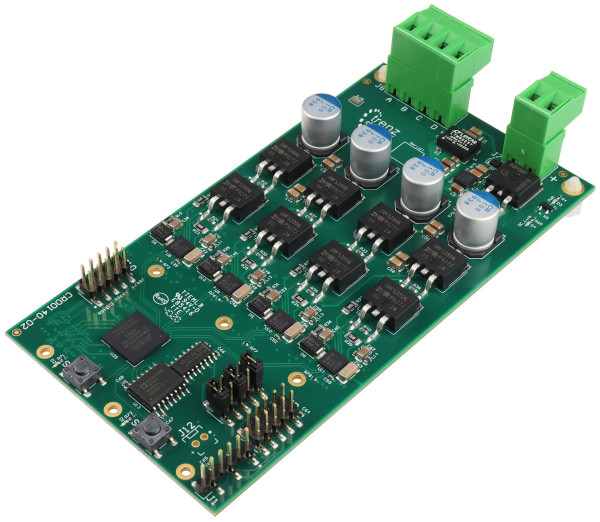

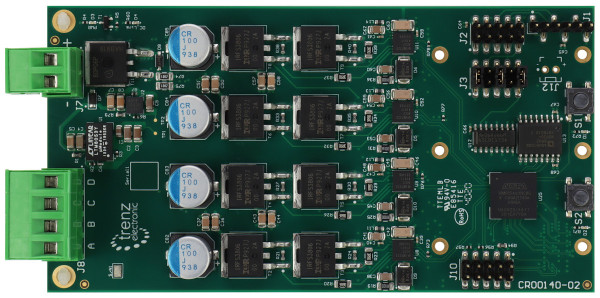

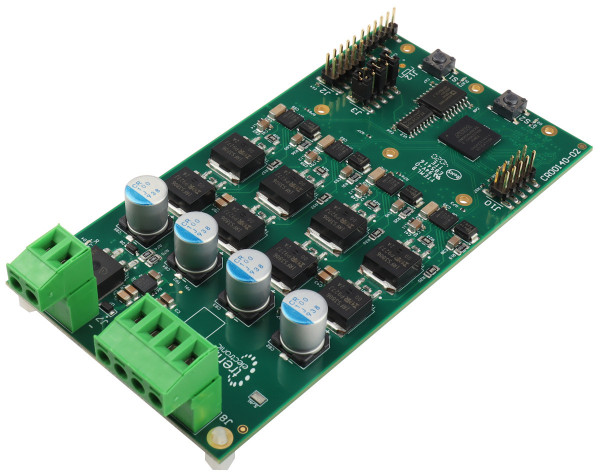

CRUVIモータードライバーモジュール

この製品は、CR00140-01 に代わるものです。この製品の以前のすべての製品変更通知（PCN）の概要。Trenz Electronic CR00140は、CRUVIモータードライバーモジュールです。最大40Vの最大4相のモーターをサポートします。

特徴

• 機内
  • MAX 10 CPLD
  • 二相電流測定
  • DC_LINK電圧測定
  • 4 x LED（2つの電源インジケータ、2つのユーザー）
  • 2x押しボタン
• インターフェース
  • 4相ネジ留め式端子モーターコネクタ
  • 制御用のCRUVI
    • 1x高速コネクタ
  • シングルエンドセンサー用の6x1ピンヘッダー
  • 差動センサー用の5x2ピンヘッダー
• パワー
  • 最大40VDCモーター電源用のネジ留め式端子
• 寸法
  • 68.35 mm x 131 mm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x CR00140-02 Trenz ElectronicCRUVIモータードライバーモジュール

追加情報

• メーカー品番: CR00140-02
• Trenz Electronic CR00140 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
