CRUVI拡張ボード用のTrenzElectronic 4 x5モジュールキャリア

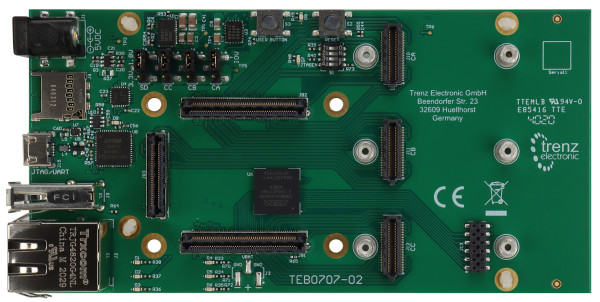

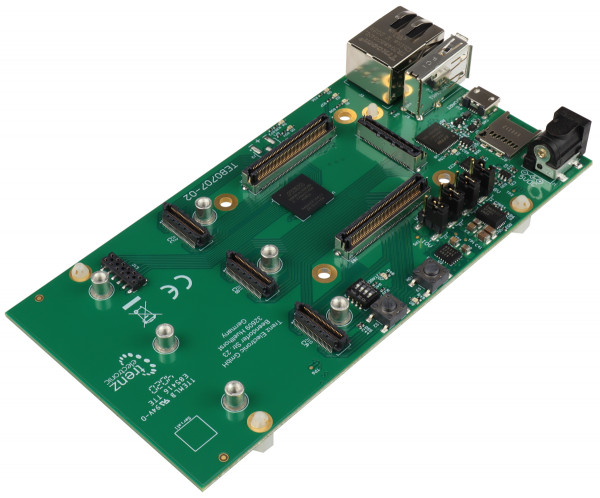

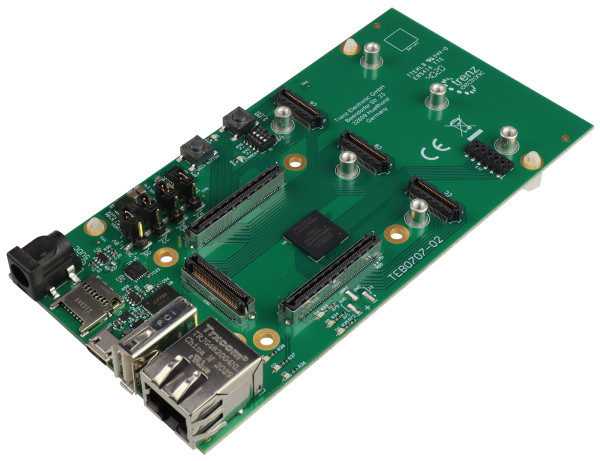

リビジョン02内の変更は、製品変更通知（PCN）。Trenz Electronic TEB0707は、4 x 5 TrenzElectronicモジュール用のキャリアボードです。3つの高速CRUVI拡張コネクタと1つの低速CRUVI拡張コネクタを提供します。詳細については、CRUVIB2Bコネクタを参照してください。TEB0707はシステムコントローラとしてIntelMAX 10 FPGAと統合されており、FTDI to JTAG/UARTソリューションを備えたMicro USB2.0ソケット、RJ45 LANソケット、USBAソケットが装備されています。 、microSDカードソケット、ユーザーLED、プッシュボタン、SoMを制御するためのDIPスイッチ。

特徴

モジュール

• 4 x5トレンツ電子モジュール

RAM /ストレージ

• EEPROM（FTDI構成）

機内

• Intel MAX 10 FPGA
• FTDI FT2223
• 6 xユーザーLED（3 x緑、3 x赤）
• 2xステータスLED
• ディップスイッチ
• ボタンを押す

インターフェース

• ギガビットRJ45LANソケット
• MicroSDカードソケット
• マイクロUSB2.0ソケット
• USBAソケット
• 3x高速CRUVIB2Bコネクタ
• 1x低速CRUVIB2Bコネクタ
• 4xジャンパー

パワー： 5V入力電源寸法： 135 x 68 mmコストまたはパフォーマンスを最適化するためのその他のアセンブリオプションに加えて、ご要望に応じて大量の価格をご利用いただけます。

納品物

• Trenz Electronic 4 x 5cmモジュール用の1x TEB0707-02キャリアボード

追加情報

• メーカーの商品名：TEB0707-02
• Trenz Electronic TEB0707 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
