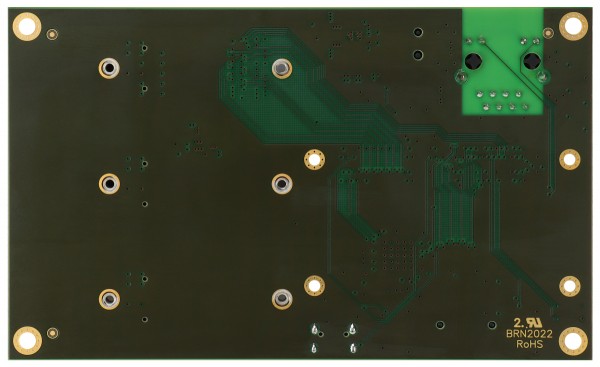

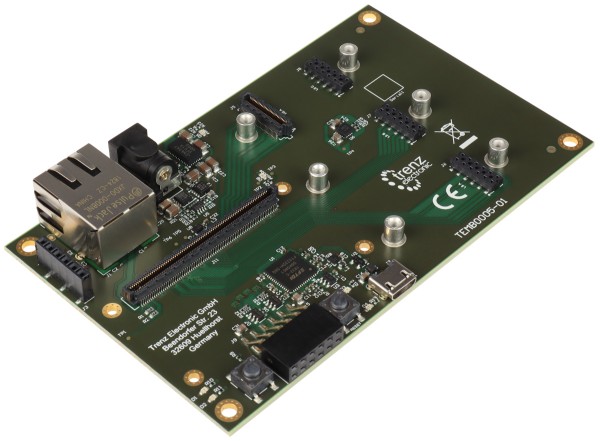

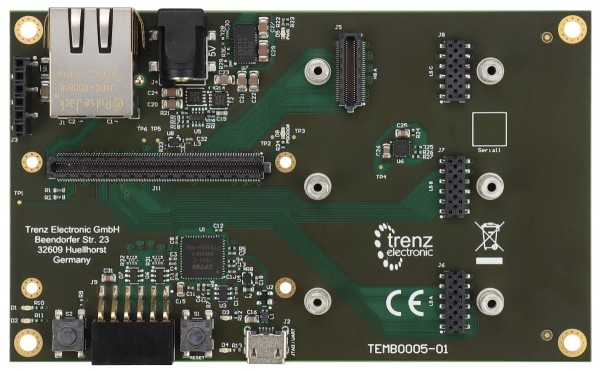

Trenz Electronic TEM0005 用キャリアボード

Trenz Electronic TEMB0005 は、Trenz Electronic のモジュール TEM00005 用のキャリアです。このキャリアには、LAN ソケット、FTDI JTAG/UART to USB2.0 ソリューション、低速 CRUVI B2B コネクタ 3 つと高速 CRUVI B2B コネクタ 1 つ、Pmod コネクタが装備されています。

特徴

モジュール

• TEM0005

RAM/ ストレージ

• 2KB EEPROM

機内

• FT2232H FTDI
• 4 x ユーザー LED
• 2×プッシュボタン
• 2×MEMS発振器

インターフェース

• 1 x Samtec Razor Beam (SS5) B2B コネクタ
• 1 x Samtec Razor Beam (SS4) 高速 CRUVI コネクタ
• Samtec 低速 CRUVI コネクタ x 3
• 1 x Pmod SMD (2 x 6) コネクタ
• 1×SMDヘッダー（1×6）
• 1×RJ45 LANソケット
• 1×マイクロUSB2.0コネクタ

パワー

• 5V入力電源

次元

• 7×11.5cm

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1×TEMB0005-01 Trenz電子キャリアボード
• 4×ネジ

追加情報

• メーカー品番: TEMB0005-01
• トレンズエレクトロニック TEMB0005 Wiki
• サポートフォーラム

リンク

• オンラインドキュメント
• テクニカルリファレンスマニュアル
• 回路図
• メーカーサイト
