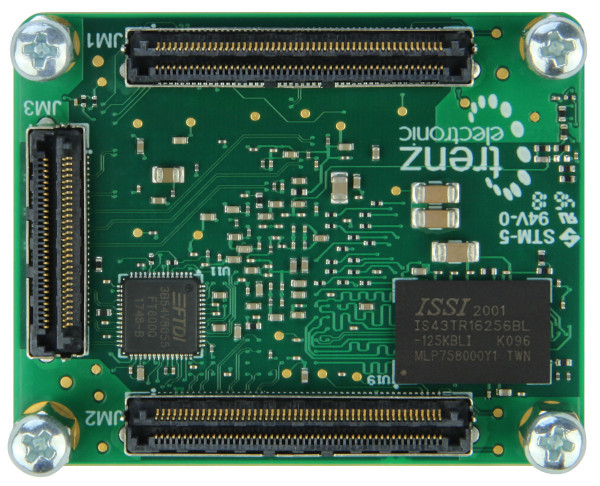

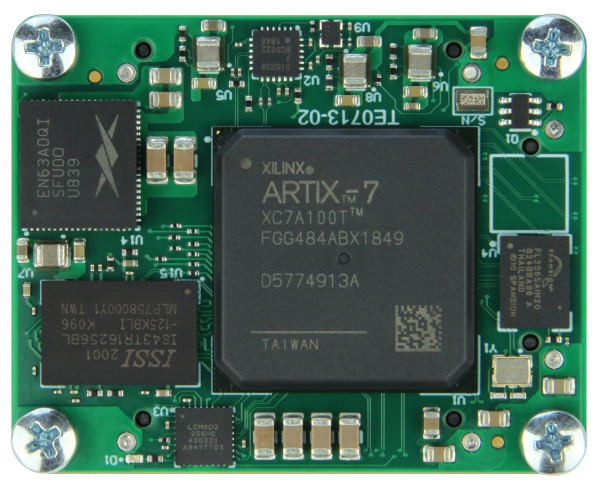

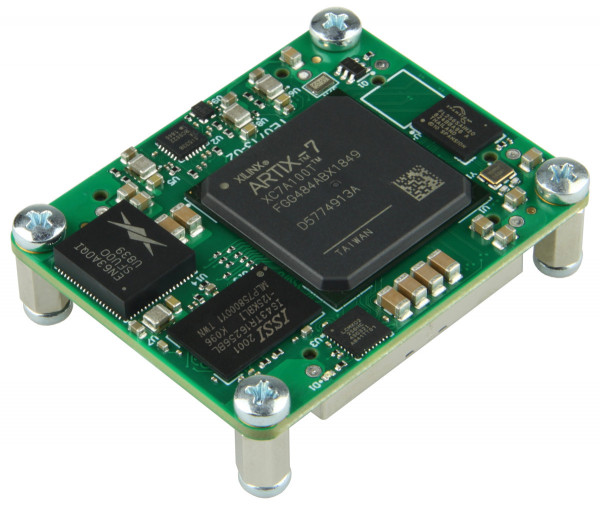

ザイリンクス Artix-7 100T-2C を搭載した FPGA モジュール。 1GB DDR3L; 4×5cm

この製品の前身は TE0713-02-100-2Cです。すべての変更は 製品変更通知 (PCN)にあります。Trenz Electronic TE0713-02-72C46-A は、Xilinx Artix-7 100T FPGA、USB 3.0 to FIFO ブリッジ、1GByte DDR3L SDRAM、構成と操作用の 32MByte フラッシュ メモリ、および強力なスイッチング モード電源を統合した産業用グレードの FPGA モジュールです。すべてのオンボード電圧の供給。多数の構成可能な I/O が、頑丈な高速ストリップを介して提供されます。これらすべてが、最も競争力のある価格で、クレジット カードよりも小さい小さな設置面積で提供されます。4 x 5 cm のフォーム ファクタのモジュールは、相互に完全に機械的互換性があり、電気的にもほぼ互換性があります。すべての部品は、少なくとも 0°C ～ +70°C の商用温度範囲に対応しています。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクス Artix-7 XC7A100T-2FGG484C
• 耐衝撃性と耐振動性に優れた堅牢性
• ご要望に応じて工業用温度範囲
• 2 x 100 ピンおよび 1 x 60 ピン Razor Beam 高速雌雄同体端子/ソケット ストリップ (標準 4 mm) を備えたプラグオン モジュール
• 1GB DDR3L 32 ビット SDRAM
• 32MByte QSPI Flashメモリ（XiP対応）
• USB 3.0 から FIFO インターフェイスへのブリッジ
• B2B コネクタ経由で 152 個の FPGA I/O (75 個の差動ペア) を利用可能
• プログラマブル クロック クワッド ジェネレーター
  • GTP トランシーバー クロック (デフォルト 125 MHz)
  • ファブリック クロック (デフォルト 200 MHz)
• B2B コネクタ経由の GTP トランシーバー用の外部クロック入力
• 4 つの GTP (マルチ ギガビット トランシーバー) レーン
• オンボードの高効率 DC-DC コンバーター
• システム管理と電源シーケンシング
• eFUSE ビットストリーム暗号化
• AES ビットストリーム暗号化
• ユーザー設定可能な LED
• 良好なシグナル インテグリティを実現する均等に配置された電源ピン

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TE0713-02-72C46-A Trenz Electronic 4 x 5 cm FPGA モジュール、Xilinx Artix-7 100T 搭載
• 8×ネジ
• 4×ボルト
