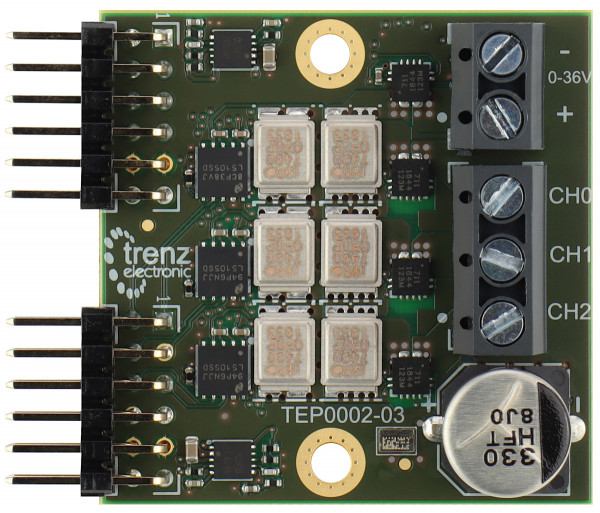

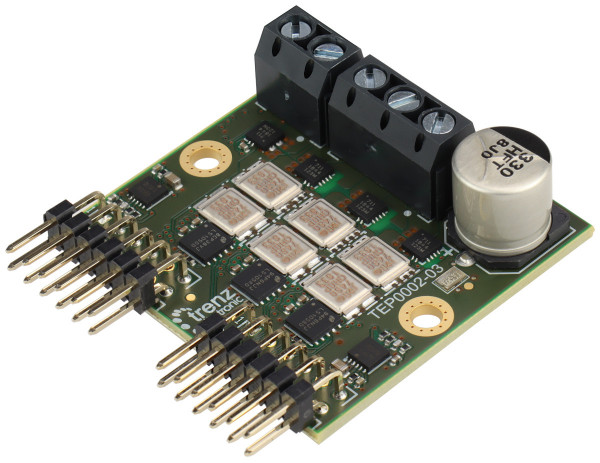

Pmod互換モータードライバーボード; 15A 0-30V

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTEP0002-02 です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic TEP0002は、Pmod互換のモータードライバーボードであり、BLCDまたはCDモーター駆動ソフトウェアの開発に適しています。

特徴

• DigilentのPmodインターフェースと互換性があります
• 15 A 0-30 VBLDCモータードライバーボード
• 寸法40x 40 mm
• コネクタを含む寸法47.7x 40 mm
• 40 V 217AインフィニオンMOSFET
• 電流または電圧を同時にサンプリングするための2MSPS12ビットADCを分離
• ACS711電流センサー
• LM5105ハーフブリッジドライバーを使用した自動デッドタイム生成
• 供給電流と電圧の監視
• MOSFETドライバはPmodコネクタから供給されます

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 x TEP0002-03 Trenz ElectronicPmod互換モータードライバーボード

追加情報

• メーカー品番: TEP0002-03
• Trenz Electronic TEP0002 Wiki
