＆quot; ArduZynq＆quot;ザイリンクスZ-7007Sシングルコア512MBDDR3Lを搭載したArduino互換モジュール

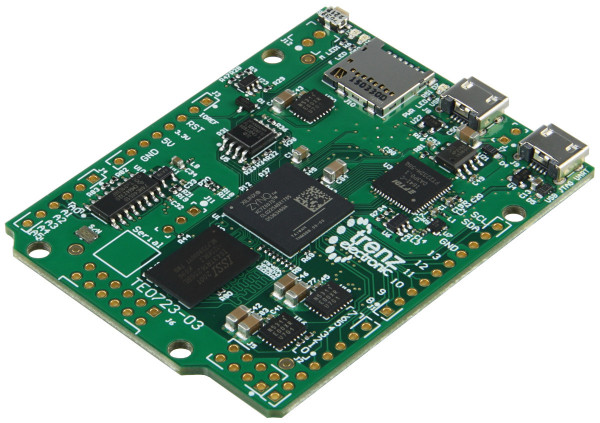

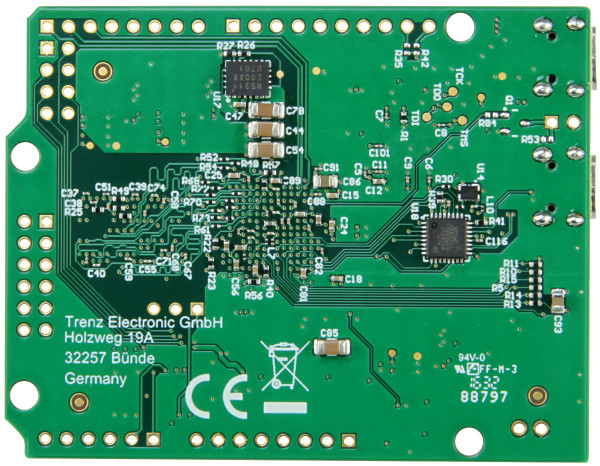

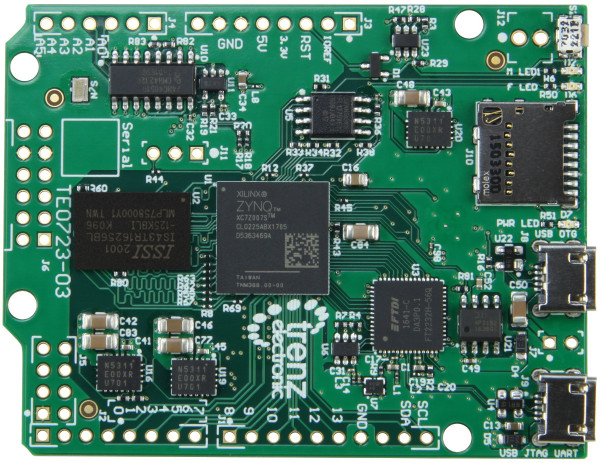

この商品は常に在庫があるとは限りませんが、お客様のご注文（オンデマンド）で生産されます。最小数量についてはお問い合わせください。この製品の前身はTE0723-03-07S-1C です。すべての変更は製品変更通知（PCN）にあります。Trenz Electronic "ArduZynq" TE0723-03-11C64-Aは、構成と操作のためにザイリンクスZynq-7007Sシングルコア、512MバイトDDR3L、および16MバイトSPIフラッシュメモリを統合したArduinoシールド互換SoCモジュールです。microSDコネクタは、追加のデータストレージを提供します。このデバイスには、シングルコアARM Cortex-A9プロセッサが含まれており、スケーラブルなZynq-7000プラットフォームへの最低コストのエントリポイントを表します。FPGA開発プラットフォームとして使用するか、Cortex-A9コアでLinuxを実行します。すべての部品は、少なくとも0°Cから+ 70°Cの商用温度範囲です。モジュールの動作温度範囲は、お客様の設計と冷却ソリューションによって異なります。オプションについてはお問い合わせください。

特徴

• ザイリンクスZynq-7000SXC7Z007S-1CLG225C
• フォームファクター：Arduinoシールド
• 766MHzまでのシングルコアARMCortex-A9 MPCore
• 512MバイトDDR3L
• 16MバイトSPIフラッシュメモリ
• 12MHzMEMS発振器の低消費電力
• 高速USB2.0ULPIトランシーバー
• 23個のFPGAI/Oがボード間コネクタで利用可能
• MicroSDカードソケット
• マイクロUSBOTG
• RGB LED（PL I/O接続）
• 「完了」LED（極性が反転）
• オンボードUSBJTAGおよびUART
• Linux対応ソリューション
• CERNオープンハードウェアライセンス1.2

コストまたは性能の最適化のための製造オプションに加えて大量注文時の価格が利用できます

納品物

• 1 xTE0723-03-11C64-シングルコアプロセッサを搭載した「ArduZynq」モジュールザイリンクスZynqXC7Z007S-1CLG225C

追加情報

• メーカー品番: TE0723-03-11C64-A
